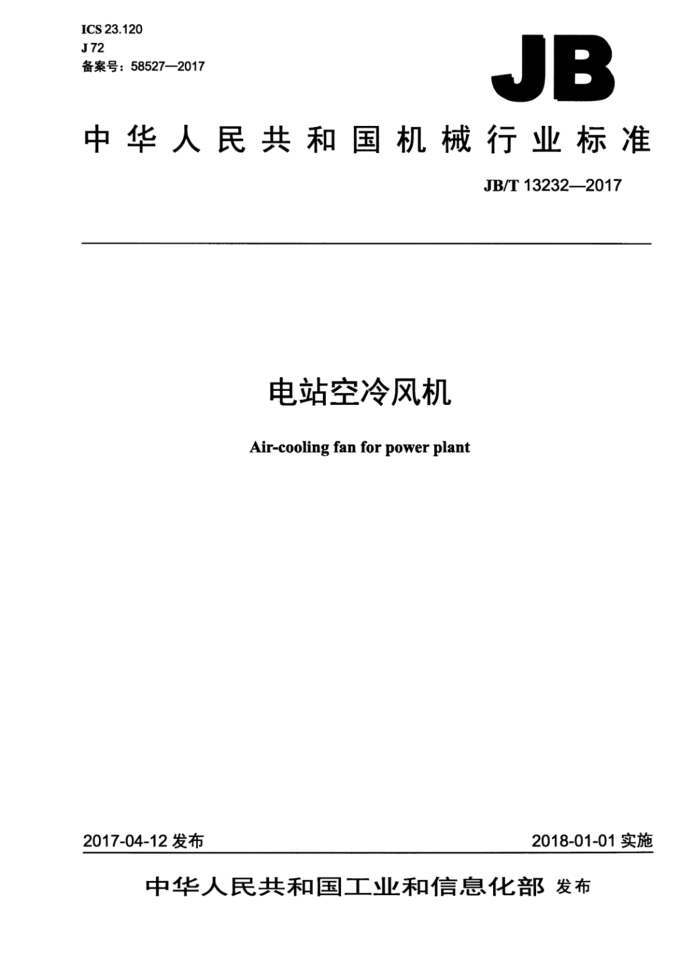

ICS23.120 J72 备案号：585272017
JB
中华人民共和国机械行业标准
JB/T13232—2017
电站空冷风机
Air-cooling fan for power plant
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准电站空冷风机 JB/T13232—2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张15千字
2018年1月第1版第1次印刷
定价：12.00元
*
书号：15111·14673
网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010》88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T13232—2017
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 要求
4.1 技术要求. 4.2 制造要求 4.3 安全要求. 4.4 外观质量. 4.5 安全要求. 5试验方法 6检验规则. 7标志、包装. 7.1标志.. 7.2包装 8保证期附录A（资料性附录） 风机机号与叶轮直径尺寸表A.1风机机号与叶轮直径尺寸
8
2
+ JB/T13232—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会 （SAC/TC187）归口。 本标准起草单位：惠阳航空螺旋桨有限责任公司、威海克莱特菲尔风机股份有限公司、浙江上风冷
却塔有限公司、新昌县三新空调风机有限公司。
本标准主要起草人：张保森、李险峰、李伯瀚、王新、徐鑫祥、潘旭光、陈婷婷。 本标准为首次发布。
II JB/T132322017
电站空冷风机
1范围
本标准规定了电站空冷风机的术语和定文、要求，试验方法，检验规则，标志，包装和保证期本标准适用于输送的气体温度不大于80℃、相对湿度小于或等于100%的电站空冷系统用风机（以
下简称风机）。其他空冷系统用风机也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1236 工业通风机用标准化风道进行性能试验 GB/T2888 风机和罗芡鼓风机噪声测量方法 GB/T10178 工业通风机现场性能试验 GB/T13306 标牌 JB/T 6444 风机包装通用技术条件 JB/T6886 通风机涂装技术条件 JB/T6887 风机用铸铁件技术条件 JB/T6888 风机用铸钢件技术条件 JB/T 8689 通风机振动检测及其限值 JB/T8690 通风机噪声限值 JB/T9101 通风机转子平衡
3术语和定义
下列术语和定义适用于本文件。
3.1
频率裕量frequencymargin 风机运行时，为避开共振发生，叶片固有频率与风机通过频率的相对偏差范围。
4要求
4.1技术要求 4.1.1在规定的工作条件下，风机设计使用寿命按30a（易损件除外），第一次大修前的安全运转时间应不少于25000h。 4.1.2在额定转速下，在工作区域内，风机的实测空气动力性能曲线与设计性能曲线的偏差应满足下列规定；
在规定的风机静压下，所对应的流量允差为土5%：或在规定的流量下，所对应的风机的静压
1 JB/T13232—2017
5.4风机的空气动力性能试验包括：静压、流量、轴功率、转速测量并绘制典型性能曲线。
6检验规则
6.1出厂检验项目：
叶片、轮毂的静平衡校正试验；机械运转试验；装配质量、外观质量、涂装质量的检验。
6.2型式检验项目：
-空气动力性能试验：所有出厂检验项目；风机的噪声测试。
6.3有下列情况之一时，产品应进行型式检验：
新产品或老产品转厂生产的试制定型鉴定：正式生产后，结构、材料、工艺有较大改变，可能影响产品性能：一产品停产两年后恢复生产。
7标志、包装
7.1标志 7.1.1风机在明显位置应固定永久性产品标牌，标牌应符合GB/T13306的规定，其内容包括：
一产品名称和型号：主要性能参数：制造日期；一制造厂名称；电动机相关参数；一产品编号。
7.1.2包装箱标志应符合GB/T191的规定。 7.2包装
风机包装应符合JB/T6444的规定。
8保证期
在需方遵守风机的安装，使用，保管，运输规定的条件下，质量保证期为从风机投入使用时算起
12个月，或从发货日期算起18个月，以先到期者为准。
3 1
JB/T13232—2017
附录A （资料性附录）
风机机号与叶轮直径尺寸
风机机号用叶轮直径尺寸表示，以分米（dm）为单位取整，见表A.1。
表A.1风机机号与叶轮直径尺寸
风机机号叶轮直径尺寸
45 4.5 80 7.925
67 6.706 98 9.754
70 7.01 104 10.363
73 7.315
49 4.877 85 8.534
55 5.5
61 6.096 91 9.144
m 风机机号叶轮直径尺寸
89 8.91
110
10.973
m
