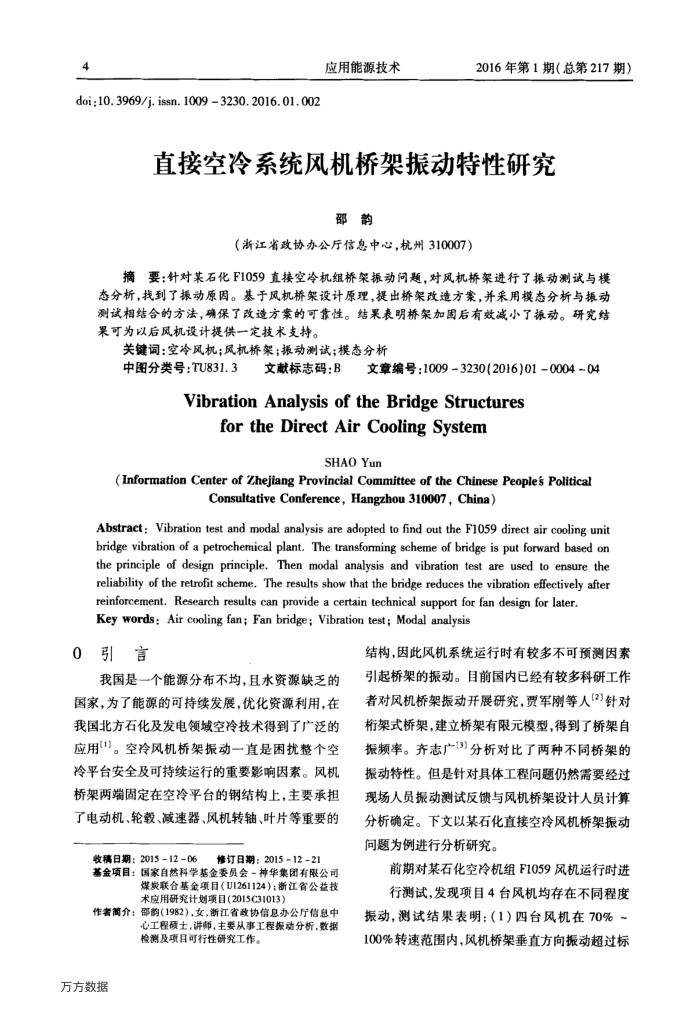

4
doi:10.3969/j. issn. 1009 3230.2016. 01. 002
应用能源技术
2016年第1期（总第217期）
直接空冷系统风机桥架振动特性研究
邵韵
（浙江省政协办公厅信息中心，杭州310007）
摘要：针对某石化F1059直接空冷机组桥架振动问题，对风机桥架进行了振动测试与模态分析，找到了振动原因。基于风机桥架设计原理，提出桥架改造方案，并采用模态分析与振动测试相结合的方法，确保了改造方案的可靠性。结果表明桥架加固后有效减小了振动。研究结果可为以后风机设计提供一定技术支持。
关键词：空冷风机；风机桥架；振动测试；模态分析
中图分类号：TU831.3
文献标志码：B
文章编号：10093230(2016)01000404
Vibration Analysis of the Bridge Structures
for theDirectAir Cooling System
SHAOYun
(Information Center of Zhejiang Provincial Committee of the Chinese Peoples Political
Consultative Conference,Hangzhou 310007,China)
Abstract: Vibration test and modal analysis are adopted to find out the F1059 direct air cooling unit bridge vibration of a petrochemical plant. The transforming scheme of bridge is put forward based on the principle of design principle. Then modal analysis and vibration test are used to ensure the reliability of the retrofit scheme. The results show that the bridge reduces the vibration effectively after
reinforcement. Research results can provide a certain technical support for fan design for later. Key words: Air cooling fan; Fan bridge; Vibration test; Modal analysis
0引言
我国是一个能源分布不均，且水资源缺乏的国家，为了能源的可持续发展，优化资源利用，在我国北方石化及发电领域空冷技术得到了广泛的应用1]。空冷风机桥架振动一直是困扰整个空冷平台安全及可持续运行的重要影响因素。风机桥架两端固定在空冷平台的钢结构上，主要承担了电动机、轮毂、减速器、风机转轴、叶片等重要的
收稿日期：2015-12-06
修订日期：2015-12-21
基金项目：国家自然科学基金委员会-神华集团有限公司
煤炭联合基金项目（U1261124）；浙江省公益技术应用研究计划项目(2015C31013）
作者简介：部韵（1982)，女，浙江省政协信息办公厅信息中
心工程硕士，讲师，主要从事工程振动分析，数据检测及项目可行性研究工作。
万方数据
结构，因此风机系统运行时有较多不可预测因素引起桥架的振动。目前国内已经有较多科研工作者对风机桥架振动开展研究，贾军刚等人[2)针对桁架式桥架，建立桥架有限元模型，得到了桥架自振频率。齐志广[3]分析对比了两种不同桥架的振动特性。但是针对具体工程问题仍然需要经过现场人员振动测试反馈与风机桥架设计人员计算分析确定。下文以某石化直接空冷风机桥架振动间题为例进行分析研究。
前期对某石化空冷机组F1059风机运行时进行测试，发现项目4台风机均存在不同程度
振动，测试结果表明：（1）四台风机在70%~ 100%转速范围内，风机桥架垂直方向振动超过标
