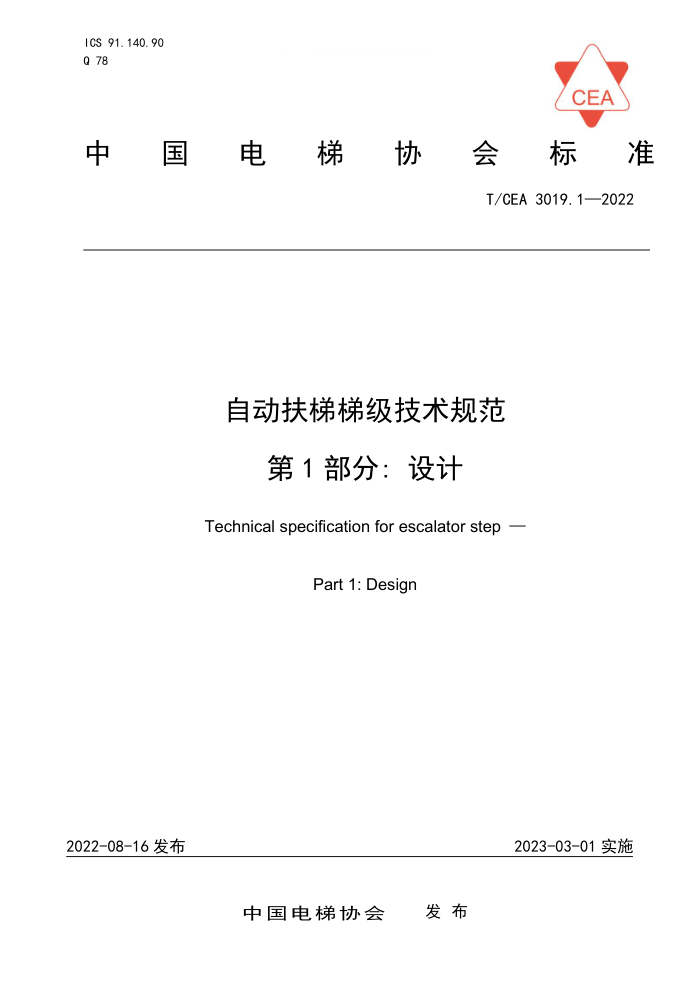

ICS 91.140.90 Q 78
CEA
中國国 电昇梯 协会 标准
T/CEA3019.1—2022
自动扶梯梯级技术规范
第1部分：设计
Technical specification for escalator step
Part 1: Design
2022-08-16发布
2023-03-01实施
发布
中国电梯协会 T/CEA 3019.1—2022
次
目
前 言引 A 1 范围规范性引用文件 3 术语和定义及符号和缩略语
IHI III
2
重大危险清单 5 命名 6技术要求， 7试验.. 8计算文件. 9外观要求附录A（资料性附录）梯级间隙的差异附录B（资料性附录）间隙增大值参考表
4
3
5 12 13 13 15 16 T/CEA3019.1—2022
前言
本标准按GB/T1.1一2020给出的规则起草请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。 本标准所要求达到的性能指标，应由采用本标准的制造企业在设计制造过程中自行进行验证测试：
并对销售的产品作产品符合性声明，
本标准由中国电梯协会提出并归口。 本标准负责起草单位：苏州辛得利机电科技有限公司。 本标准参加起草单位：苏州江南嘉捷电梯有限公司、蒂升扶梯有限公司、迅达（中国）电梯有限
公司、杭州西奥电梯有限公司、奥的斯机电电梯有限公司、江苏飞亚金属制品有限公司、巨人通力电梯有限公司、宁波力隆机电股份有限公司、黄山华佳表面科技有限公司、东芝电梯（中国）有限公司、 上海三菱电梯有限公司、国家电梯质量检验检测中心、通力电梯有限公司、康力电梯股份有限公司、 日立电梯（广州）自动扶梯有限公司、西继迅达电梯有限公司、沈阳远大智能工业集团股份有限公司、 快意电梯股份有限公司、建研机械检验检测（北京）有限公司、广州特种机电设备检测研究院、快客电梯有限公司。
本标准主要起草人：陆菊明、张志雁、黄新宇、陶运正、高慧玲、周明理、李昌杰、郑斌、杨富春、余英杰、庞琳琳、方文、王红格、张海刚、杨立勇、张志强、赵彦澄、陈洋、石丹超、耿建、李中兴和肖海。
II T/CEA 3019.1—2022
引言
自动扶梯梯级是与乘客直接接触的部件，其安全性直接影响乘客的安全。本标准是依据自动扶梯梯级的重大危险可能产生的原因进行分析，提出了更明确的安全技术要求。
此外，梯级运行在过渡曲线时，相邻梯级是相对运动的，保证相邻梯级的合适间隙对于站立的乘客非常重要。为此目的，本标准提供了一种理论设计模型。
本标准T/CEA3019《自动扶梯技术规范》将分为以下部分：一第1部分：设计一一第2部分：铝合金梯级一一第3部分：不锈钢梯级
III T/CEA3019.1.0—2022
自动扶梯梯级技术规范
1范围
本标准适用于符合GB16899要求的自动扶梯梯级（后简称“梯级”），不适用于自动人行道踏板和胶带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16856.1机械安全风险评价第1部分：原则， GB16899一2011自动扶梯和自动人行道的制造与安装安全规范 GB/T33505一2017自动扶梯梯级和自动人行道踏板 T/CEA3012019地铁用自动扶梯技术规范 TSGT7007一2016电梯型式试验规则
3术语和定义及符号和缩略语
3.1术语和定义
GB/T7024、GB16899和GB/T33505界定的以及下列术语和定义适用于本文件。
3.1.1
梯级轴stepaxle（见图1）支撑梯级并固定在梯级链上的轴。
3.1.2
梯级随动滚轮 trailerroller（见图1）装配在梯级上且接近踢板位置的滚轮［来源：GB/T33505—2017，定义3.9]
3.1.3
梯级踏面前缘frontendofsteptread（见图1）踏面上与梯级踢板相连的一端。 ［来源：GB/T33505—2017，定义3.10]
3.1.4
梯级踏面后缘 rearendofsteptread（见图1）踏面上与相邻梯级踢板啮合的一端。 ［来源：GB/T33505—2017，定义3.11]
1 T/CEA3019.1—2022
3.1.5
梯级名义角度 Enominalangleofstep 该梯级最大可适用的自动扶梯的倾斜角度。 注：一般为梯级链滚轮中心和梯级随动滚轮中心的连线与梯级踏面的夹角。
3
5
w2
2
4
60
O
标引序号说明： 1一一梯级轴 2—— 梯级随动滚轮 3一一梯级踏面前缘 4-- 梯级踏面后缘 5—— 嵌入件（如果有）
图 1
3.22 符号和缩略语
本标准使用表1中的符号。
表1本标准使用的符号
符号 说明 (0,0) 坐标原点 x 横坐标轴 y 纵坐标轴
备注梯级轴中心与梯级踏面平行与梯级踏面垂直
梯级踏面后缘端点距梯级轴中心的水平距离梯级踏面后缘端点距梯级轴中心的垂直距离
a b c 梯级踏面后缘端点距梯级随动滚轮中心的水平距离 d 相邻梯级的水平间隙，即梯级踏面后缘端点距相邻梯级踢板的水平距离 di 梯级踏面后缘顶点与相邻梯级踢板的距离 d2 倒圆后的梯级踏面后缘端点与相邻梯级踢板的距离
在自动扶梯倾斜直线段，梯级随动滚轮中心与相邻梯级轴中心的距离
h 梯级随动滚轮中心与相邻梯级踏面的垂直距离
梯级随动滚轮中心与梯级轴中心的距离梯级踏面理论设计深度
L
