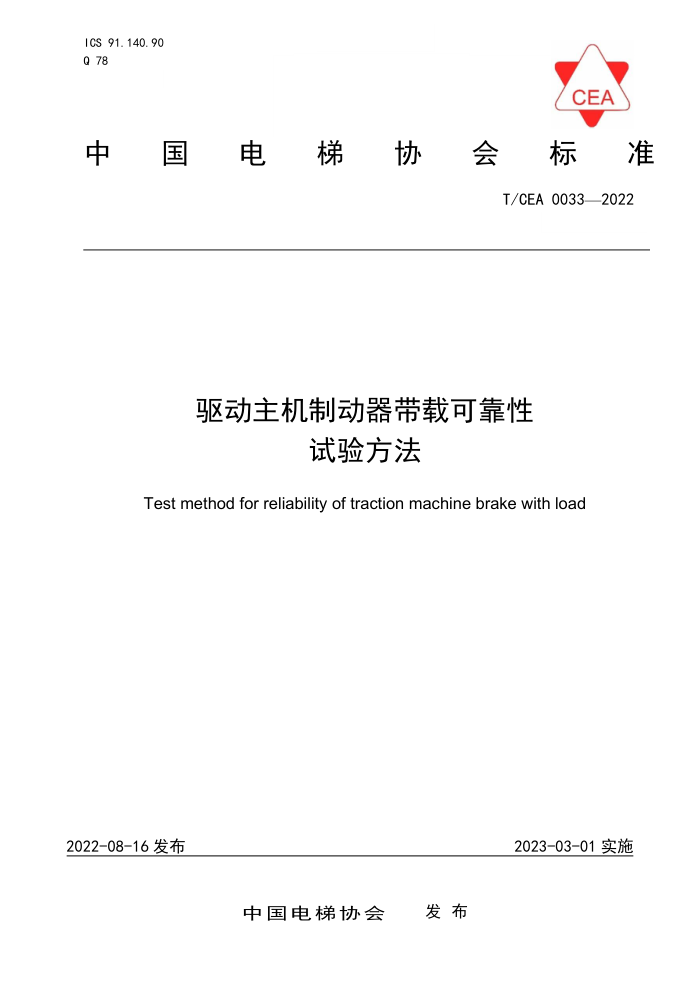

ICS 91.140.90 Q 78
CEA
中國国 电梯 协会 标准
T/CEA0033——2022
驱动主机制动器带载可靠性
试验方法
Testmethodforreliabilityoftractionmachinebrakewithload
2022-08-16发布
2023-03-01实施
发布
中国电梯协会 T/CEA 0033—2022
目 次
前 言：引 言 1范围 2规范性引用文件 3术语和定义 4试验条件. 4.1 总则 4.2准备文件， 4. 3 试验电源 4.4 试验环境， 4.5 试验设备 5试验方法. 5.1 通则 5. 4 静载可靠性试验 5.5动载可靠性试验附 录 A （资料性） 试验报告格式示例附 录 B （资料性） 可变惯量的计算
HI III
L
.
'
*2
3
5
8
10 T/CEA0033—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件所要求达到的性能指标，应由采用本文件的制造企业在设计制造过程中自行进行验证试验：
并对销售的产品作产品符合性声明。
本文件由中国电梯协会提出并归口。 本文件负责起草单位：建研机械检验检测（北京）有限公司（国家电梯质量检验检测中心）。 本文件参加起草单位：巨人通力电梯有限公司、苏州江南嘉捷电梯有限公司、上海三菱电梯有限公
司、蒂升电梯（中国）有限公司、迅达电梯有限公司、奥的斯电梯（中国）有限公司、日立电梯（中国）有限公司、苏州江南嘉捷光机电技术有限公司、通力电梯有限公司、巨龙电梯有限公司、东芝电梯（中国）有限公司、广东省特种设备检测研究院、蒂升电梯（上海）有限公司、杭州西奥电梯有限公司、石家庄五龙制动器股份有限公司、麦尔（张家港）传动技术有限公司、西继迅达电梯有限公司、康力电梯股份有限公司、沈阳蓝光驱动技术有限公司、苏州通润驱动设备股份有限公司、宁波欣达电梯有限公司、 上海交通大学电梯检测中心、海安市申菱电器制造有限公司、中山检测院、重庆迈高电梯有限公司、宁波力隆机电有限公司。
本文件主要起草人：李刚、蔡亚光、李雪荣、朱锋林、王欢、王国强、陈佳奇、高国珍、徐杨、寿育、唐建峰、高祥、张隽皓、罗海军、王晶、蒋旭君、韩正方、唐建华、张金丽、王玉浪、梁丙雪、周振华、黄晓亮、李吉、周林、雷勇利、王成华、胡凯亮。
本文件于2022年首次发布。
II T/CEA0033—2022
引言
驱动主机作为电引驱动电梯的核心安全部件，对电引驱动电梯的安全性和舒适性起着重要作用。制动器作为驱动主机的制动部件，对电引驱动电梯制动可靠性和平稳性都有极其重要的影响。本文件目的是通过实验室内试验，验证驱动主机制动器带载工况下的可靠性和安全性，
为了保障电引驱动电梯的安全运行，减少和避免因制动器问题导致的曳引驱动电梯事故的发生，规范驱动主机制动器的带载可靠性试验方法，制订本文件。
II T/CEA 0033—2022
驱动主机制动器带载可靠性试验方法
1范围
本文件规定了机电式叟引驱动电梯驱动主机的电磁式制动器（摩擦型）带载荷工况下的可靠性试验
方法。
本文件适用于额定速度不大于6.0m/s的电力驱动电引式乘客电梯和载货电梯用驱动主机。
规范性引用文件
L
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7024电梯、自动扶梯、自动人行道术语 GB/T7588.1电梯制造与安装安全规范第1部分：乘客电梯和载货电梯 GB/T24478电梯电引机 GB/T26665制动器术语 TSGT7007一2022电梯型式试验规则
3术语和定义
GB/T7024、GB/T26665界定的以及下列术语和定义适用于本文件。
3. 1
静载可靠性试验staticloadreliabilitytest 释放制动器，并在制动轮（或盘、轴）或电引轮处施加预设力矩，再撤除施加力矩和提起制动器的
连续多次循环试验。 3. 2
动载可靠性试验dynamicloadreliabilitytest 在制动轮（或盘、轴）或电引轮处施加预设的转动惯量按设定速度旋转，释放制动器，制动器进行
制动直至制动轮（或盘、轴）或电引轮停止的连续多次试验。 3. 3
总减速比totalreductionratio 各级减速比的总积。
3. 4
制动力矩brakingtorque
1 T/CEA0033—2022
制动部件与运动部件（或运动机械）间产生的直接迫使运动机械减速、停止的力矩。
3.5
转动惯量totalequivalentflywheeltorque 运动部件（或运动机械）所有被制动旋转零部件的飞轮矩或由直线运动时动能折算，换算到制动转
轴上的飞轮矩的总和。 3. 6
可变惯量adjustablemomentof inertia 通过调整或增加部件，可改变固定转速下转动惯量大小的装置
4试验条件
4.1总则
驱动主机制动器试验样品应是按照正常工艺生产装配完成并安装（或连接）在试验驱动主机或试验
工装上，调试完成且自检合格的产品。驱动主机制动器的性能与电源类型和参数有关，应使用符合要求的电源和试验仪器对驱动主机制动器进行试验。
4.2准备文件
提供以下驱动主机制动器、适用试验驱动主机及其减速装置（如果有）参数： a）制动器参数应至少包括：制动器型号、作用部位、数量和结构型式、制动器电磁铁额定工作电
压、绝缘等级、制动衬材质、制动部件制动行程、验证开关型号、制动轮（或盘）直径、制动轮（或盘）材质、额定制动力矩；
b) 减速装置参数应至少包括：总减速比： c)i 试验驱动主机参数应至少包括：额定转矩； d) 制动器结构简图和电气接线图。
4.3试验电源
试验电源应符合下列要求：试验过程中，电压的波动范围应在额定电压的土5%以内。
4.4试验环境
试验环境应符合下列要求： a）测试地点海拔高度应在1000m以内。当海拔高度超过1000m时，需要按照GB/T24478的有关规
定进行修正。 b）驱动主机制动器试验环境温度应为+5C～+40°C； c）驱动主机制动器试验环境的空气最大相对湿度不超过90%。 如果工作条件超过上述范围，制造厂家应与用户商定
4.5试验设备
试验设备应至少满足下列要求：
2
