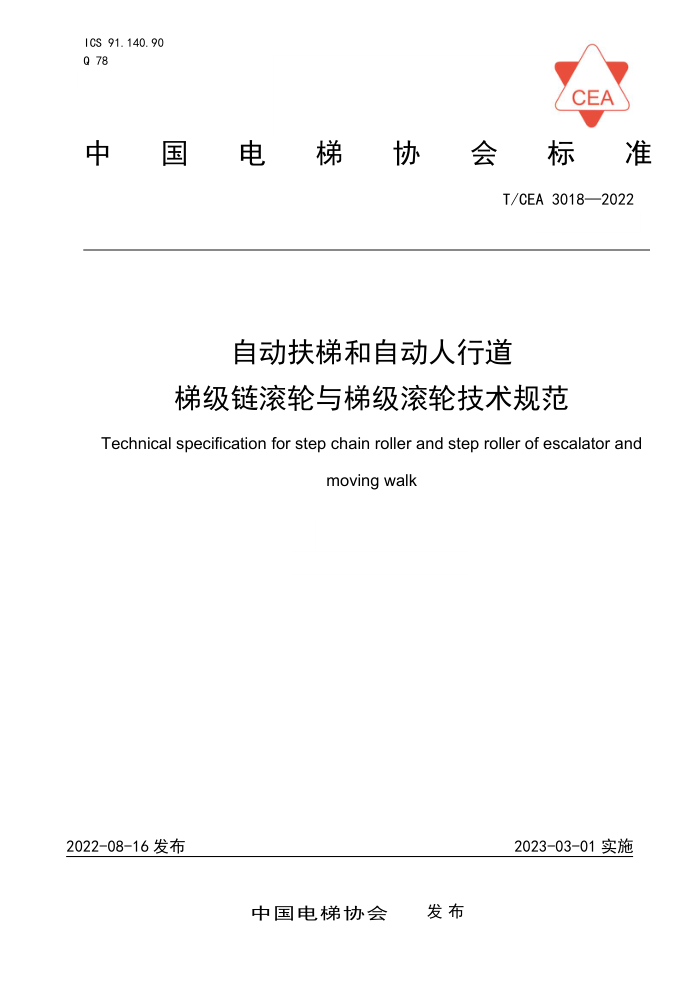

ICS 91.140.90 Q 78
CEA
中國国 电梯 协 小会标准
T/CEA3018—2022
自动扶梯和自动人行道
梯级链滚轮与梯级滚轮技术规范
Technical specification for step chain roller and step roller of escalator and
moving walk
2022-08-16发布
2023-03-01实施
发布
中国电梯协会 T/CEA3018—2022
前言
本文件按GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。 本文件所要求达到的性能指标，应由采用本文件的制造企业在设计制造过程中自行进行验证测试
并对销售的产品作产品符合性声明。
本标准由中国电梯协会提出并归口。 本标准由中国电梯协会负责解释。 本标准负责起草单位：苏州飞格立工程塑料有限公司。 本标准参加起草单位：蒂升电梯（中国）有限公司，依合斯工程塑胶（上海）有限公司，上海三
菱电梯有限公司，苏州江南嘉捷电梯有限公司，奥的斯机电电梯有限公司，迅达（中国）电梯有限公司，通力电梯有限公司，康力电梯股份有限公司，巨人通力电梯有限公司，巨龙电梯有限公司，日立电梯（广州）自动扶梯有限公司，国家电梯质量检验检测中心，快意电梯股份有限公司，广州特种机电设备检测研究院，杭州西奥电梯有限公司，快客电梯有限公司。
本标准主要起草人：王果，黄新宇，单炜，沈宗，李春福，周明理，徐彬，张海刚，徐斌，施金成，沈海泉，李勇勇，王红格，李检，刘英杰，王俊杰，肖海。
本标准为首次发布。
II T/CEA3018—2022
引 言
0.1自动扶梯和自动人行道被广泛用于商场、酒店、医院、机场、车站、地铁站点等公共场所，已成为现代建筑不可或缺的组成部分。 0.2梯级链（踏板链）滚轮与梯级 （踏板）滚轮作为自动扶梯和自动人行道中的运动部件，对保障自动扶梯和自动人行道的可靠性和稳定性至关重要。 0.3为了统一自动扶梯和自动人行道梯级链（踏板链）滚轮与梯级（踏板）滚轮设计与测试的要求，特制定本技术规范。
III T/CEA3018—2022
自动扶梯和自动人行道梯级链滚轮与梯级滚轮技术规范
1范围
本文件规定了自动扶梯和自动人行道梯级链（踏板链）滚轮和梯级（踏板）滚轮的技术要求和使用范围。
本文件不适用于螺旋型自动扶梯。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7024电梯、自动扶梯、自动人行道术语 GB8624一2012建筑材料及制品燃烧性能等级 GB16899一2011自动扶梯和自动人行道的制造与安装安全规范 TSGT7007一2022电梯型式试验规则 T/CEA301一2019地铁用自动扶梯技术规范 EN115-1:2017自动扶梯和自动人行道的安全规范第1部分：制造与安装
3术语和定义
GB/T7024、GB16899一2011界定的以及下列术语和定义适用于本文件。
3. 1
室外型自动扶梯（自动人行道）outdoorescalator（movingwalk）设计上考虑了风、雨、雪、高温、低温、阳光等自然环境影响的自动扶梯（自动人行道）。
3. 2
端部驱动自动扶梯（自动人行道）terminal-driveescalator（movingwalk）驱动装置在自动扶梯上水平区段末端驱动梯级牵引部件（例如：梯级链条）的自动扶梯（自动人
行道）。 3. 3
中间驱动自动扶梯middle-driveescalator 驱动装置在自动扶梯倾斜区段驱动梯级牵引部件（例如：梯级齿条）的自动扶梯。
3. 4
-I T/CEA3018—2022
剥离强度peelstrength 在规定的试验条件下，测量两个相互胶接的被粘物的试样沿着胶接线逐渐分离的单位宽度上所需
的平均力。
3. 5
重载型自动扶梯heavy-dutyescalator 适用于下列情况之一且采用滚轮外置式梯级链条（齿条）的自动扶梯： 1）设计专用于地铁等大客流公共交通场所的自动扶梯。 2）重强度的使用，每天工作20h，每周七天连续工作，在任何3h间隔内，其载荷达到100%的制动
载荷的持续时间为1h，其余2h的载荷为60%的制动载荷。 3. 6
梯级链滚轮 step chain roller 是指安装在梯级链上的滚轮。 注：梯级链滚轮也称为主轮。
3. 7
梯级滚轮steproller 是指直接安装在梯级上的滚轮。 注：梯级滚轮也称为辅轮、梯级随动滚轮。
3. 8
踏板链滚轮palletchain roller 是指安装在踏板链上的滚轮，注：部分自动人行道不含踏板链滚轮。
3. 9
踏板滚轮pallet roller 是指直接安装在踏板上的滚轮。 注1：部分自动人行道不含踏板滚轮，注2：踏板滚轮也称为踏板随动滚轮。
4滚轮技术要求
4.1应用环境要求： 4.1.1一般室内工作环境
a）不受风、雨、雪的影响； b）环境温度在0℃至+40℃； c）安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相
