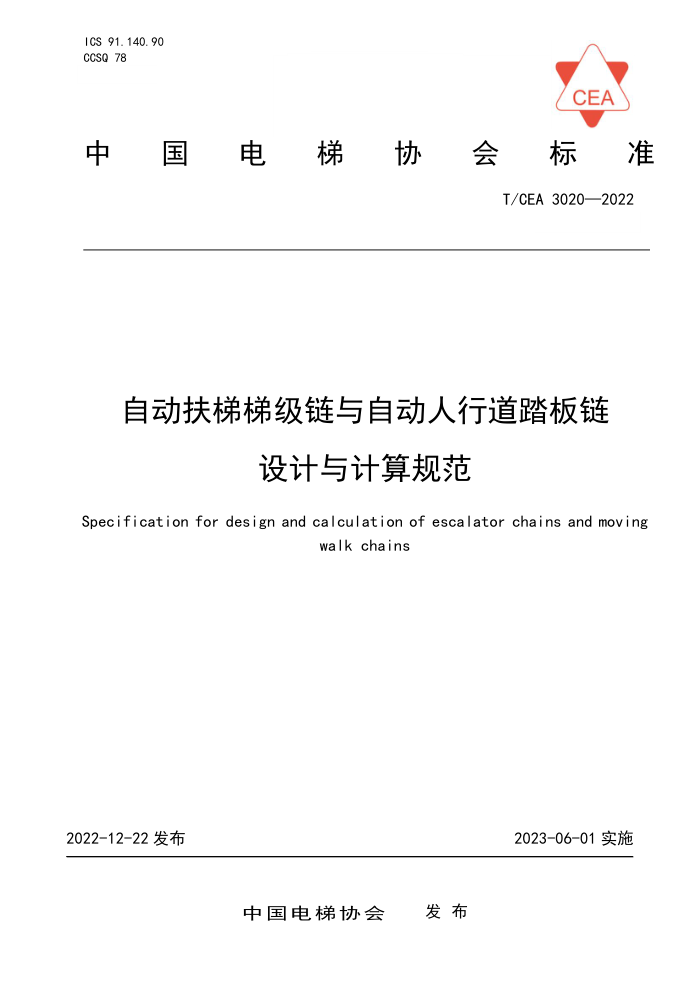

T/CEA3020—2022
自动扶梯梯级链与自动人行道踏板链
设计与计算规范
Specification for design and calculation of escalator chains and moving
walk chains
2022-12-22发布
2023-06-01实施
发布
中国电梯协会 T/CEA 3020—2022
目 次
前 言引言 1 范围 2规范性引用文件 3术语和定义， 4 链条的设计要点. 4.1抗拉强度 4.2主要尺寸参数的设计 4.3材料的选择与常用热处理 5结构型式 6关键零件设计计算附录A（资料性）梯级链及踏板链主要尺寸、抗拉强度示例
II II
.
10 T/CEA3020——2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件所要求达到的性能指标，应由采用本文件的制造企业在设计制造过程中自行进行验证测试，
并对销售的产品作产品符合性声明。
本文件由中国电梯协会提出并归口。 本文件负责起草单位：杭州东华链条集团有限公司。 本文件参加起草单位：苏州江南嘉捷电梯有限公司、蒂升扶梯有限公司、日立电梯（广州）自动扶
梯有限公司、奥的斯电梯制造有限公司、康力电梯有限公司、通力电梯有限公司、迅达（中国）电梯有限公司、上海三菱电梯有限公司、西子电梯科技有限公司、杭州西奥电梯有限公司、菱王电梯有限公司、 沈阳远大智能工业集团股份有限公司、巨人通力电梯有限公司、西继迅达电梯有限、快意电梯股份有限公司、广州特种机电设备检测研究院、建研机械检验检测（北京）有限公司、快客电梯有限公司。
本文件主要起草人：王胜、冯建忠、卢继光、张志雁、李春福、黄新宇、李勇勇、许开胜、杨立勇张海刚、徐彬、姜浩、方文、华刚、李嘉、吴大将、陈冬、陈洋、梁峰、刘杰、石丹超、孙学礼、蔡亚光、肖海
本文件于2022年首次发布。
I1 T/CEA3020—2022
引言
自动扶梯梯级链与自动人行道踏板链是自动扶梯和自动人行道的重要零部件，链条产品性能对自动扶梯和自动人行道运输能力、运行平稳性、使用寿命等有重要影响
影响自动扶梯梯级链与自动人行道踏板链设计与计算的因素很多，本文件规定了自动扶梯梯级链与自动人行道踏板链设计与计算要求，包括技术指标、结构型式、主要参数设计、设计计算、材料选用、 热处理要求等，针对自动扶梯梯级链与自动人行道踏板链的零件进行创新性设计时（如零件心部钻孔等设计），及自润滑链条的设计时，需参考《机械设计手册》结合具体设计案例进行计算。
1 T/CEA3020—2022
自动扶梯梯级链与自动人行道踏板链设计与计算规范
1范围
本文件规定了自动扶梯梯级链与自动人行道踏板链设计与计算要求，包括技术指标、结构型式、主要参数设计、设计计算、材料选用、热处理要求等。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7024电梯、自动扶梯、自动人行道术语 GB/T9785链条链轮术语 GB16899一2011自动扶梯和自动人行道的制造与安装安全规范 JB/T8545一2010自动扶梯梯级链和链轮 T/CEA301一2019地铁用自动扶梯技术规范
3术语和定义
GB/T7024、GB/T9785、JB/T8545一2010中确定的术语和定义适用于本文件。
3. 1
自动扶梯escalator 带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备。 [来源：GB16899—2011，3.1.9]
3. 2
自动人行道movingwalk 带有循环（板式或带式）走道，用于水平或倾斜角不大于12°输送乘客的固定电力驱动设备 [来源：GB16899—2011，3.1.19]
3. 3
梯级（或踏板）距精度steppitchaccuracy 用于安装在一个梯级（或踏板）上所需的单根链条长度的公差，名义梯级距是梯级（或踏板）链名
义节距的整数倍。 3. 4
梯级（或踏板）距同步精度steppitchsynchronizationaccuracy 用于安装在同一个梯级（或踏板）上所需的两段链条实际长度的差值。 [来源：GB/T8545—2010，3.1.2]
3. 5
链长同步精度chainlengthsynchronizationaccuracy
- T/CEA 3020—2022
同一台自动扶梯（或自动人行道）上的两条梯级（或踏板）链，交货段实际链长的差值。 [来源：GB/T8545—2010，3.1.3]
3.6
销轴比压pinpressure 链条销轴所受载荷与其受载荷面积的比值。
4链条的设计要点
4.1抗拉强度
根据自动扶梯（或自动人行道）提升高度、梯级宽度、倾斜角度，以及用户需要安全系数，确定最小抗拉强度；
Fumin = n ·Fi.
..(1)
式(1)中： Fumin一一链条最小抗拉强度（N） n- 一安全系数 Fi1一一链条所受工作拉力结合GB16899、参考T/CEA301，按照自动扶梯（或自动人行道）承受5000N/m的额定结构载荷，
其中F,的计算见公式（2)。
(5000× ×Z+Lxsinα ×w)×sinα+T
H
F:
.... .).
Xtana
式(2)中： H一一自动扶梯（或自动人行道）提升高度，单位为m； Z1一一自动扶梯（或自动人行道）梯级（或踏板）名义宽度，单位为m；
一自动扶梯（或自动人行道）倾斜角，单位为（°)；一梯级（或踏板）节距，单位为m；
α-
L-
W一一含梯级（或踏板）链和梯级（或踏板）轴的梯级（或踏板）重量，单位为N； T一一梯级（或踏板）链张紧装置单侧张紧力，单位为N。 注：当倾斜角度等于0°时，上述公式（2）应予以修正。
4.2主要尺寸参数的设计 4.2.1梯级（踏板）距和链条节距
梯级距和链条节距根据运行平稳性及能耗等因素进行选取。 4.2.2内链节内宽
内链节内宽根据链轮的厚度以及销轴比压进行选取。 4.2.3滚子外径
滚子外径根据滚子与链轮的啮合进行选取。 4.2.4销轴直径
销轴直径的选取要同时考虑抗拉强度和销轴比压。在其他同等条件下，销轴比压越小，链条越耐磨。 4.2.5链板厚度、高度及孔心距
2
