Q/SY

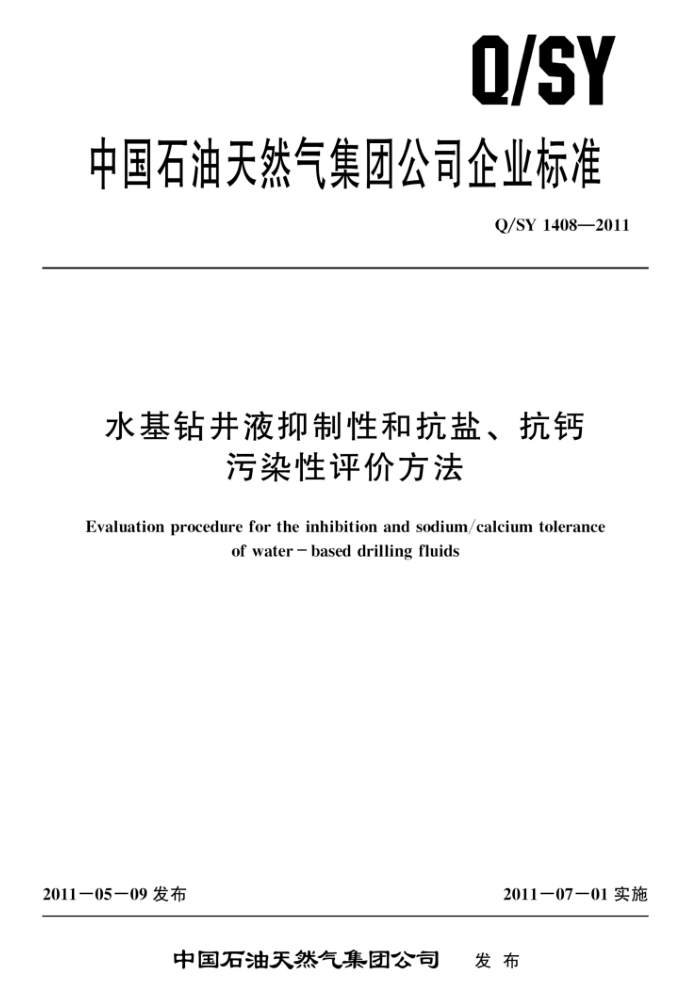

中国石油天然气集团公司企业标准
Q/SY 1408—2011
水基钻井液抑制性和抗盐、抗钙
污染性评价方法
Evaluation procedure for the inhibition and sodium/calcium tolerance
of water - based drilling fluids
2011一05一09 发布
2011一07一01实施
中国石油天然气集团公司 发布 Q/SY 1408—2011
目 次
前言
范围 2 规范性引用文件
1
仪器与设备 4 试剂与材料 5 回收率试验 6 膨润土容量限试验 7 抗盐污染试验 8 抗钙污染试验 9 试验报告附录A（规范性附录）水基钻井液抑制性评价试验报告格式附录B（规范性附录）水基钻井液抗盐、抗钙污染性评价试验报告格式
3 Q/SY 1408—2011
前創言
本标准按照GB/T 1.1一2009给出的规则起草，请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并
归口。
本标准起草单位：中国石油集团钻井工程技术研究院、工程技术分公司、渤海钻探工程有限公司、长城钻探工程有限公司
本标准主要起草人：王奎才、张晓波、刘梅全、李丛俊、黄达全、杨金荣
II Q/SY 1408—2011
水基钻井液抑制性和抗盐、抗钙污染性评价方法
1范围
本标准规定了水基钻井液抑制性和抗盐、抗钙污染性评价方法。 本标准适用于水基钻井液抑制性和抗盐、抗钙污染性评价
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16783.1一2006　石油天然气工业　钻井液现场测试　第1部分：水基钻井液 SY/T 5490钻井液试验用钠膨润土
3仪器与设备
3.1搅拌器：如装有9B29X叶轮的9B型多轴搅拌器（负载转速11000r/min±300r/min），或等效物；转轴应装有单正弦波形的叶片，叶片直径约25mm，冲压面向上安装。 3.2搅拌杯：近似尺寸为深180mm，上口直径97mm，下底直径 70mm（例如M110－D型Hamil- ton Beach 搅拌杯或等效物）。 3.3漏斗黏度计：符合GB/T 16783.1一2006中6.2.1的要求。 3.4标准筛：孔眼边长分别为3.2mm，2.0mm和0.45mm。 3.5天平：分度值为0.01g。 3.6干燥箱：控温范围为室温～300℃，控温灵敏度2℃。 3.7 高温滚子炉及高温罐：XGRL－4型或等效物。 3.8 表面皿：直径90mm。 3.9 滤失仪：符合GB/T 16783.1一2006 中 7.2.1 的要求。 3.10 滤纸：Whatman 50 型或等效物。 3. 11 量筒：容量500mL±5mL和10mL±0.1mL。 3. 12 秒表：机械式或电子式。
4 试剂与材料
4.1岩心：所用钻井液相应地层的泥页岩岩心。 4.2钻屑：所用钻井液相应地层的泥页岩钻屑。 4.3钻井液试验用钠膨润土：符合 SY/T 5490要求。 4.4氯化钠：化学纯。 4.5氯化钙：化学纯。 4.6精密 pH试纸：色阶0.2pH值。
1 Q/SY 1408—2011
漏斗黏度、滤失量、pH值。 7.2取四份相同体积的钻井液，按体积百分比加人不同量的氯化钠，高速搅拌20min土0.5min后，按照GB/T16783.1一2006的要求分别测定其漏斗黏度、滤失量、pH值。 7.3在直角坐标系中作漏斗黏度上升率、滤失量上升率及pH降低值对氯化钠加量的曲线，确定黏度上升率为30%、滤失量上升率为50%及pH降低值为1时所对应的氯化钠加量，这三个加量中的最低值可视为钻井液的抗盐污染能力。
注：在设计氯化钠加量时，注意使构成曲线的四个点合理分布在相应的抗盐污染能力前后。 7.4试验温度选定按 6.5 执行。
8抗钙污染试验
8.1取一份钻并液在高速搅拌器上搅拌5min0.5min后，按照GB/T16783.1一2006的要求测定其漏斗黏度、滤失量、pH值。 8.2取四份相同体积的钻井液，按体积百分比加不同量的氯化钙，高速搅拌20min土0.5min后，按照GB/T16783.1一2006的要求分别测定其漏斗黏度、滤失量、pH值。 8.3在直角坐标系中作漏斗黏度上升率、滤失量上升率及pH降低值对氯化钙加量曲线，确定黏度上升率为30%、滤失量上升率为50%及pH降低值为1时所对应的氯化钙加量，这三个加量中的最低值可视为钻井液的抗钙污染能力。
注：在设计氯化钙加量时，注意使构成曲线的四个点合理分布在相应的抗钙污染能力前后。 8.4试验温度选定按6.5 执行。
9试验报告
水基钻井液抑制性和抗盐、抗钙污染性评价试验报告格式分别见附录A和附录B。
3 Q/SY 1408—2011
附录A (规范性附录)
水基钻井液抑制性评价试验报告格式
水基钻井液抑制性评价试验报告格式见图A.1。
水基钻并液抑制性评价试验报告
井号井深回收率试验温度
钻井液类型试验编号膨润土容量限试验温度
℃
℃
项目
试验结果
在钻井液中在自来水中
岩屑/钻屑回收率,%
钻井液的岩屑/钻屑回收提高率，%
膨润土容量限,%
实验人
审核人
年 月 日
年 月
日
图 A.1水基钻井液抑制性评价试验报告格式
4 Q/SY 1408—2011
附录B (规范性附录)
水基钻井液抗盐、抗钙污染性评价试验报告格式
水基钻井液抗盐、抗钙污染性评价试验报告格式见图B.1。
水基钻井液抗盐、抗钙污染性评价试验报告
井号井深
钻井液类型试验编号
试验结果
盐加量,% NaCl CaCl2
项目
污染前 污染后
漏斗黏度，s
常温 滤失量，mL
pH 漏斗黏度，s
抗盐污染能力
高温_℃ 滤失量，mL
pH 漏斗黏度，s
常温 滤失量，mL
pH 漏斗黏度，s
抗钙污染能力
高温_℃ 滤失量，mL
pH
审核人
实验人
年月日
年月日
图B.1水基钻井液抗盐、抗钙污染性评价试验报告格式
5
