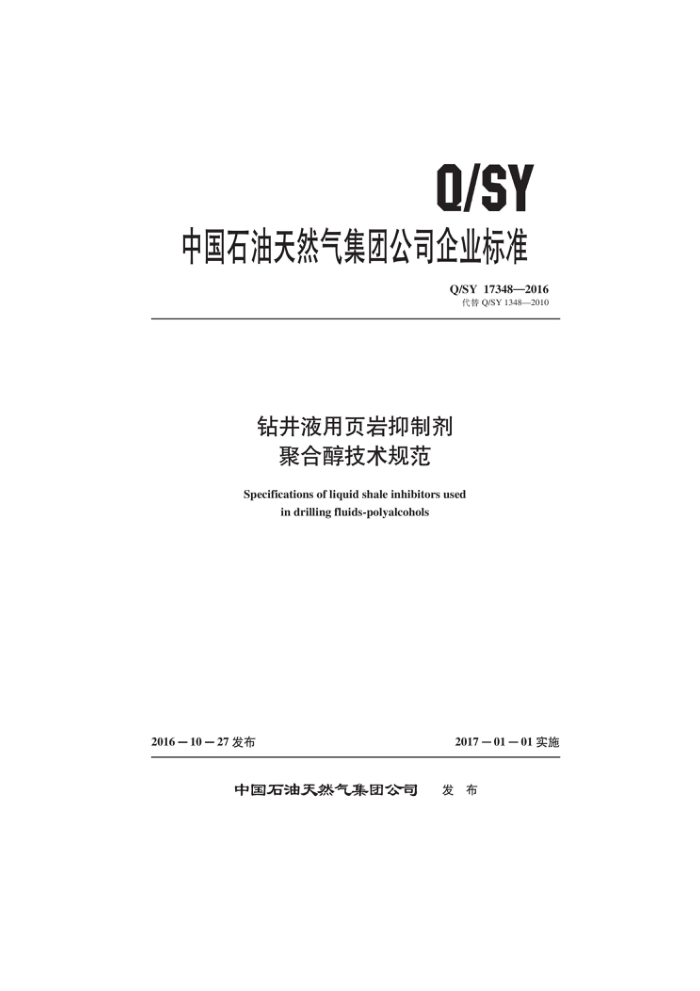

Q/SY
中国石油天然气集团公司企业标准
Q/SY 17348—2016 代替Q/SY1348—2010
钻井液用页岩抑制剂聚合醇技术规范 Specifications of liquid shale inhibitors used
in drilling fluids-polyalcohols
2016－10—27发布
2017－01－01实施
中国石油天然气集团公司 发布 Q/SY 17348—2016
目 次
.Ⅱ
前言· 范围
1
2规范性引用文件 3技术要求 ?
试验方法 5检验规则 6标志、包装及储存 7健康、安全和环境要求
...
......................... ....
.... ............. ..... Q/SY 17348—2016
前 創言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。 主要技术变化如下：
本标准代替Q/SY1348—2010《钻井液用抑制剂聚合醇技术要求》，与Q/SY1348—2010相比，
修改了标准名称，将标准名称修改为《钻井液用页岩抑制剂聚合醇技术规范》；修改了范围（见第1章，2010年版的第1章）修改了规范性引用文件（见第2章，2010年版的第2章）；修改了仪器和器皿的内容（见4.1，2010年版的4.1）；修改了电炉的名称，将“可调式封闭电炉”、“电炉”修改为“电热套”【见4.1h）和4.3.2， 2010年版的4.1h）和4.3.2]；修改了钙膨润土的名称，将“钙膨润土”修改为“钻井液膨胀试验用膨润土”【见4.2m）和 4.3.4.2，2010年版的4.2n）和4.3.4.2)； -增加了0.1mol/L盐酸溶液配制方法【见4.2i）】；修改了浊点的测定的内容（见4.3.2，2010年版的4.3.2）；修改了氯化钾标准溶液的配制内容（见4.3.3.1.3，2010年版的4.3.3.1.3）；修改了公式（1）和公式（2）（见4.3.3.1.4和4.3.3.2.4，2010年版的4.3.3.1.4和4.3.3.2.4）；修改了岩心线性膨胀降低率的测定内容（见4.3.4.1，4.3.4.2和4.3.4.3，2010年版的4.3.4.1， 4.3.4.2和4.3.4.3）; 修改了检验规则和标志、包装及储存的内容（见第5章和第6章，2010年版的第5章和第6 章)；增加了健康、安全和环境要求（见第7章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会油田化学剂与材料专业标准化直属工作组提出并
归口。
本标准起草单位：塔里木油田分公司质量检测中心、石油工业人井流体质量监督检验中心。 本标准主要起草人：王小强、李玉姣、何川、李友富、惠小琼、徐静、曹雯。
II Q/SY 17348—2016
钻井液用页岩抑制剂 聚合醇技术规范
1范围
本标准规定了钻井液用页岩抑制剂液体聚合醇的技术要求、试验方法、检验规则、标志、包装及储存、健康、安全和环境要求。
本标准适用于钻井液用页岩抑制剂液体聚合醇的质量检验与验收。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6678 化工产品采样总则 GB/T 6680 液体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 SY/T5490 钻井液试验用土
3技术要求
钻井液用页岩抑制剂聚合醇性能应符合表1的要求。
表1钻井液用页岩抑制剂聚合醇性能指标项 目
指 标自由流动透明液体
外观浊点，℃
≥50 > 50.0 ≥ 40.0
氧烯基聚合物含量（质量分数)，%
岩心线性膨胀降低率，%
试验方法 4.1 仪器和器皿
4
所用仪器和器血如下： a）电子天平：分度值为0.0001g b）电子天平：分度值为0.01g。 c）页岩膨胀模拟试验装置：YPM-03型或同类产品。控温范围为室温～150℃，精度±1℃；控
压范围为OMPa～16MPa，精度±0.1MPa。 d）玻璃砂心漏斗：G4。 e）真空泵；GGS-100型或同类产品，抽气流量为50L/min。
1 Q/SY 17348—2016
f）干燥箱：控温范围为室温～300℃，精度±2℃。 g）干燥器：装有干燥剂。 h）电热套：1000W，可调温。 i）温度计：0℃～100℃，分度值为0.5℃。 j）马弗炉：控温范围为室温～1300℃，精度±5℃。 k）电磁力搅拌器。 1）常用玻璃器皿。
4.2试剂和材料
所用试剂和材料如下： a）十六烷基三甲基溴化铵：分析纯。 b）四苯硼钠：分析纯。 c）36%甲醛：分析纯。 d）无水乙醇：分析纯。 e）氢氧化铝：分析纯。 f）氯化钾：优级纯。 g）氢氧化钠溶液（100g/L）：称取分析纯氢氧化钠10g，加100mL蒸馏水溶解。 h）氯化钡溶液（100g/L）：称取分析纯氯化钡10g，加100mL蒸馏水溶解。 i）0.1mol/L盐酸溶液：移取8.3mL分析纯浓盐酸，缓慢加入到装有1000mL蒸馏水的烧杯中，
搅拌溶解均匀，冷却后转移到具塞磨口玻璃瓶中。 j）甲基橙指示剂：称取甲基橙0.1g，加100mL蒸馏水溶解。 k）达旦黄指示剂：称取达且黄0.1g，加100mL蒸馏水溶解，使用前配制。 1）滤纸：定性中速、慢速滤纸，Φ9cm。 m）钻井液膨胀试验用膨润土：符合SY/T5490的要求。 n）蒸馏水：三级，符合GB/T6682的要求。
4.3试验程序 4.3.1外观的测定
移取20mL试样于50mL具塞试管中，自然光线下，室温目测。 4.3.2浊点的测定
称取3.0g试样（称准至0.01g）于150mL烧杯中，加人100mL蒸馏水，搅拌至完全溶解，取试样溶液5.0mL倒10mL试管内，然后将试管放入盛有水的烧杯内，试管口要高出水面，在电热套上加热，升温速度控制在4℃/min～6℃/min，加热过程中不断摇动试管内的液体，用温度计测定试管内溶液温度，当液体变浑浊时，记录试管内液体温度，即为浊点。平行样之间的测定结果差值应在 ±1℃，取其算术平均值。 4.3.3氧烯基聚合物含量的测定 4.3.3.1溶液的配制及标定 4.3.3.1.1四苯硼钠溶液的配制：称取10g（称准至0.01g）四苯硼钠溶于800mL蒸馏水中，加20g氢氧化铝（称准至0.01g），搅拌10min，静置24h，用慢速滤纸过滤，滤去沉淀物至溶液澄清为止，加 2 Q/SY 17348—2016
G4玻璃砂心漏斗的质量，单位为克（g）；试样的质量，单位为克（g）；
m mz
m -G4玻璃砂心漏斗和络盐沉淀的质量，单位为克（g）；
一空白试验消耗十六烷基三甲基溴化铵的体积，单位为毫升（mL）； VA - -试样消耗十六烷基三甲基溴化铵的体积，单位为毫升（mL）； Co——十六烷基三甲基溴化铵溶液的浓度，单位为摩尔每升（mo/L）；
13
387.92- ——1mol聚合醇转化成络盐后所增加的质量，单位为克（g)。 4.3.4岩心线性膨胀降低率的测定 4.3.4.1试样配制
量取试样20.0mL于烧杯中，加入200mL蒸馏水在磁搅拌器上搅拌至全部溶解 4.3.4.2岩心制备
称取105℃±2℃下烘干的钻井液膨胀试验用膨润土10.0g（称准至0.01g），装人底部放有滤纸的测试杯内，将岩心柱塞插入测试杯，放置在制样装置中制样，缓慢加压至压力12MPa并保持5min，制得试验岩心。 4.3.4.3岩心膨胀试验 4.3.4.3.1 接通仪器电源、气源，打开仪器电源开关，关闭主机各阀门，将带有岩心的测试杯安装在仪器上，向储液杯内加入蒸馏水，并安装在仪器上，将加热器安装到位，调节控温器，加热到93℃。 操作计算机输入试验参数，调准零位移，打开进气阀，压力调至0.7MPa，打开测试阀同时启动试验程序进行试验。记录8h岩心的线性膨胀量。 4.3.4.3.2将注入储液杯中的蒸馏水换成试样溶液，重复上述试验。记录8h岩心的线性膨胀量 4.3.4.4 岩心线性膨胀降低率计算
按公式（3）计算岩心线性膨胀降低率。
Hw- H ×100 B =
(3)
Hw
式中：
岩心线性膨胀降低率，用百分数表示； Hw——蒸馏水浸泡岩心8h后的线性膨胀量，单位为毫米（mm）； Hs一一试样溶液浸泡岩心8h后的线性膨胀量，单位为毫米（mm）
B-
5检验规则 5.1取样方法 5.1.1 按照GB/T6678的规定确定采样单元数。产品采样按GB/T6680的规定执行。 5.1.2根据样品数量，采用随机抽取方法，用取样器从包装桶不同深度取样，取样总量不得少于 2000mL。所取样品充分混匀后分成三份，分别装在三个洁净、干燥的玻璃瓶中，封存，每瓶试样不少于500mL，贴上唯一性标签，注明产品名称、取样日期等。
