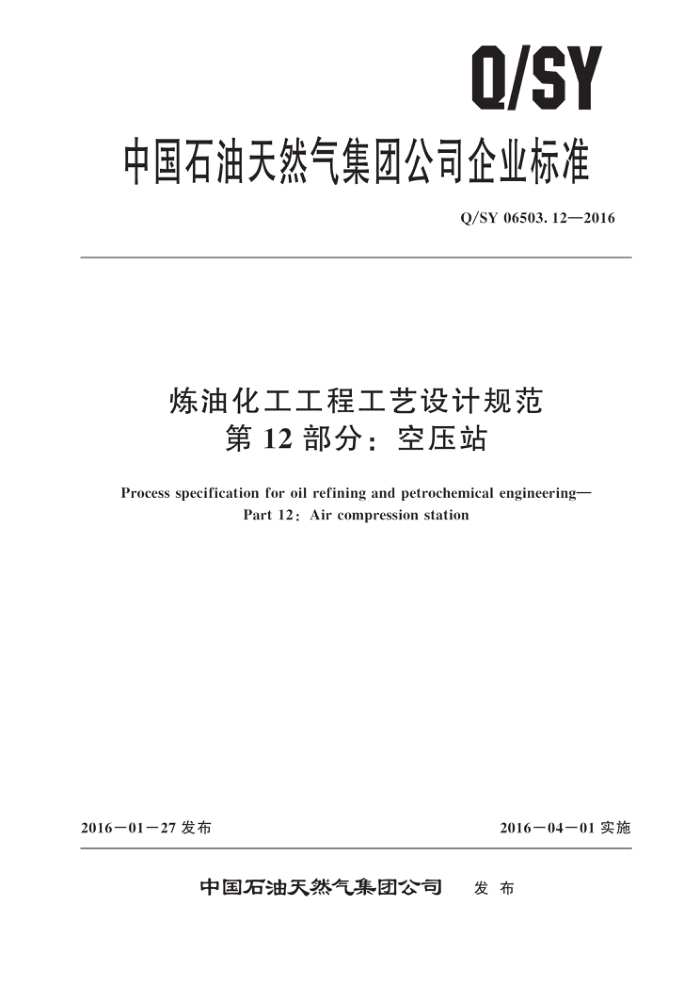

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06503.12—2016
炼油化工工程工艺设计规范
第12部分：空压站
Process specification for oil refining and petrochemical engineering-
Part 12: Air compression station
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06503.12—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
空压站总平面布置 5 空压站规模及产品规格的确定 6 工艺系统的设置
4
设备布置及管道 8 电气和自控系统 9 建筑和结构 10 给排水 11 采暖和通风·
7
分析化验· 13 安全、消防、环保和节能附录A（规范性附录）空压站系统仪表装设参考文献
12
O
14 Q/SY 06503.12—2016
前創言
Q/SY06503《炼油化工工程工艺设计规范》是炼油化工工程设计系列标准之一。该标准分为以下13个部分：
第1部分：通则；第2部分：工艺成套设备；第3部分：泵；第4部分：压缩机；第5部分：塔器；
一第6部分：管壳式换热器；
第7部分：空冷器；第8部分：石油化工容器；第9部分：安全泄压系统；第10部分：燃料系统；第11部分：空分站；
一
第12部分：空压站；第13部分：中心化验室。
本部分为Q/SY06503的第12部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：杨亚芝、刘娜、张亚男、毛向禹、雷雾霞、王超。
I Q/SY 06503.12—2016
炼油化工工程工艺设计规范
第12部分：空压站
1范围
Q/SY06503的本部分规定了空压站工艺、管道、电气、自动控制、建筑、结构、给排水、采暖
和通风、分析化验、安全环保等工程设计要求。
本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程中装有电力驱
动、工作压力小于或等于1.25MPa 的活塞空气压缩机、螺杆空气压缩机、离心空气压缩机的新建、 改建、扩建的空压站及压缩空气管道的设计。
本部分不适用于特殊场所（如井下、洞内等）的空压站及压缩空气管道的工程设计。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB 3096声环境质量标准 GB 50016 建筑设计防火规范 GB 50034 建筑照明设计标准 GB 50050 工业循环冷却水处理设计规范 GB 50052 供配电系统设计规范 GB 50055 通用用电设备配电设计规范 GB 50087 工业企业噪声控制设计规范 GB 50140 建筑灭火器配置设计规范 GBZ 1工业企业设计卫生标准 TSG R0004　固定式压力容器安全技术监察规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
空压站 air compression station 空压站也叫压缩空气站，在一定区域范围内，以布置提供仪表空气和工厂空气工艺设备为主的，
包括有关主要及辅助生产间的建筑物和构筑物的统称。 3. 2
仪表空气　instrument air 满足全厂各装置仪表和阀门所需的压缩空气。
3.3
工厂空气 plant air 满足全厂各装置生产所需的压缩空气。
I
