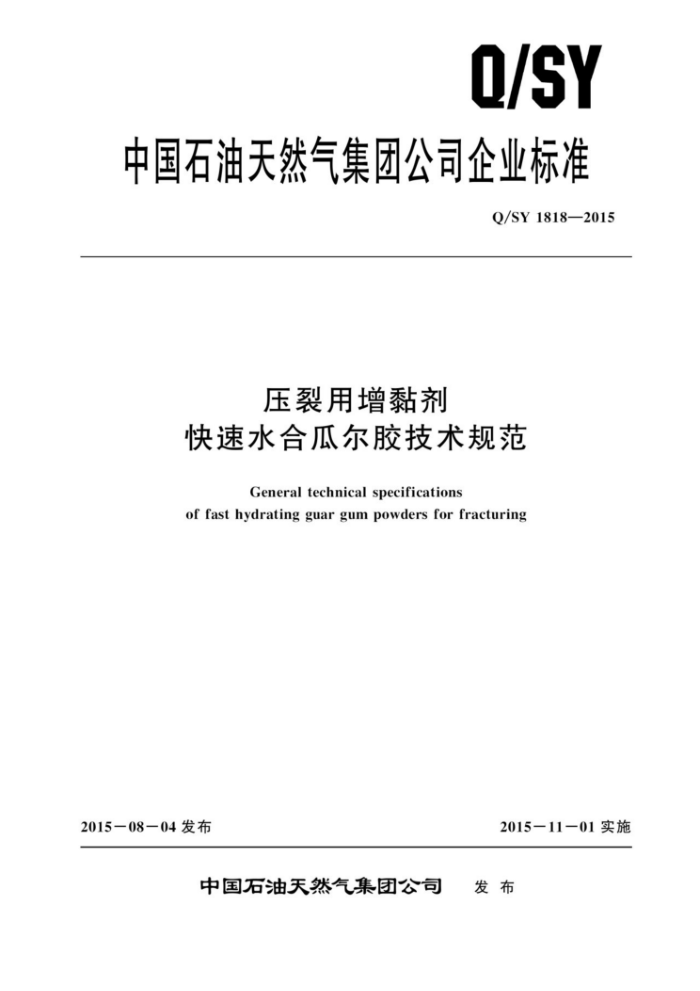

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1818—2015
压裂用增黏剂
快速水合瓜尔胶技术规范
General technical specifications
of fast hydrating guar gum powders for fracturing
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1818—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 技术要求
检验方法 5. 1 仪器、设备 5. 2 试剂 5. 3 外观 5. 4 筛余量 5. 5 含水率 5. 6 表观黏度 5. 7 增黏速率 5. 8 pH值 5. 9 交联性能 5.10 水不溶物 5. 11 灰分检验规则 6. 1 出厂检验 6. 2 采样 6.3 检验判定 6. 4 仲裁标志、包装、运输、贮存与保质期 7. 1 标志 7. 2 包装 7. 3 运输 7.4贮存 7.5保质期健康、安全、环境控制要求
5
6
1
8
附录A（资料性附录） 产品质量检验报告单
1 Q/SY 1818—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会油田化学剂及材料专业标准化工作组提出并
归口。
本标准起草单位：中国石油勘探开发研究院廊坊分院、中国石油长城钻探工程有限公司昆山公司、中国石油长庆油田西安长庆化工集团有限公司、中国石油天然气股份有限公司采油工程产品质量监督检验中心。
本标准主要起草人：管保山、何建平、谢璇、刘萍、唐志娟、程芳、梁利、陈卫平、李静、李建阁。
II Q/SY 18182015
压裂用增黏剂 快速水合瓜尔胶技术规范
1范围
本标准规定了压裂用增黏剂快速水合瓜尔胶的通用技术要求、检验方法、检验规则、标志、包
装、运输、贮存与保质期和健康、安全、环保控制要求。
本标准适用于压裂用增黏剂快速水合瓜尔胶的质量检验和评价。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 6003.1i 试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T6679固体化工产品采样通则 GB/T23951一2009无机化工产品中灼烧残渣测定通用方法 SY/T5764一2007压裂用植物胶通用技术要求 SY/T 6787 水溶性油田化学剂环境保护技术要求
3术语和定义
3. 1
快速水合fast hydrating 试样用规定的配制方法进行配液，其黏度能快速释放，即3min黏度达到60min黏度的85%以
上，把这种现象称为快速水合。 3. 2
增黏速率 thickening rate 试样在25℃试验条件下，用规定的配液方法进行配制后，3min表观黏度值与60min表观黏度值
的百分比。
技术要求
4
压裂用增黏剂快速水合瓜尔胶的技术指标应符合表1的要求
5 检验方法
5. 1 仪器、设备
本标准试验用主要仪器设备如下：
1 Q/SY1818—2015
表1 压裂用增黏剂快速水合瓜尔胶技术指标
序号 1 2 3 4 5 6 7 8 9
项目外观
指标
白色或（淡）黄色粉末
120目（$200×50-0.125/0.09)，筛余量C，% 200目（$200×50-0.071/0.05），筛余量C2，%
≤1. 0 ≤3.0 ≤5.0 ≥38.0 ≥43.0 ≥85.0 6.0~7.5 能用玻璃棒挑挂
含水率W，%
u (3min) μ2 (60min)
表观黏度μ[25℃，0.48%，2%氯化钾 (KCI),Fann-35,300r/minJ,mPa·s
增黏速率，%
pH值交联性能水不溶物n,%
≤11.0 ≤1.0
灰分（900℃，0.5h）A，%
a) 标准筛：120目（§200×50-0.125/0.09），200目 目（$200×50-0.071/0.05），GB/T
6003.1中对金属丝直径和网孔尺寸的规定。 b) 电子天平：感量0.01g；分析天平：感量0.0001g。 c) 水分测定仪：快速水分测定仪，精度0.01g。 d) 混调器：可调速昊茵混调器或同类仪器。 e) 恒温水浴：室温～100℃，控温精度±0.5℃；室温～100℃，控温精度±1℃。 f) 黏度计：Fann-35型六速旋转黏度计或同类仪器，（R-1转子套，B-1锤，F-1扭力弹
簧)。 g) 精密pH试纸：5.5~9.0。 h) 电热恒温干燥箱：室温～200℃，恒温精度±1℃。 i) 干燥器：$210mm×250mm。 j) 玻璃离心管：容量50mL。 k) 离心机：转速0r/min~4000r/min。 1) 秒表：精度0.01s。 m) 移液管：10mL。 n) 高温电热灰化炉：可提供900℃土25℃的焚化温度 0) 埚：30mL刚玉埚。
5. 2 试剂
本标准试验用主要试剂与材料如下： a) 硼砂（NazB,O，·10H,O）：化学纯。 b) 氯化钾（KCI)：分析纯。 c) 蒸馏水。
5.3 3外观
目测法：观察快速水合瓜尔胶试样的颜色
2 Q/SY 1818—2015
5.4筛余量
5.4.1测定步骤
称取质量为m（精确至0.01g）快速水合瓜尔胶试样（约10g）于选定的标准筛中，盖好筛盖。 双手握紧标准筛，将其呈水平方向或倾角20，以频率约120min-1，振幅约70mm，往复摇动约 10min，将下层的接料盘清理干净，继续振筛1min，观察接料盘是否有快速水合瓜尔胶试样筛出，无快速水合瓜尔胶试样筛出后，完成振筛，称量筛上快速水合瓜尔胶试样的质量m1（精确至0.01g）。 5.4.2计算
筛余量按公式（1）计算：
C, =ml ×100%
(1)
mo
式中： C,—一快速水合瓜尔胶试样的筛余量（下标n为1或2），以百分数表示；
m——未通过标准筛的快速水合瓜尔胶试样质量，单位为克（g)； mo 快速水合瓜尔胶试样质量，单位为克（g）。 作两次平行测定，计算值之差不大于0.5%，结果取算术平均值。
5. 5 含水率
水分测定仪经105℃预热、校正，称取5.0g（精确至0.01g）快速水合瓜尔胶试样，平铺在秤盘内，105℃加热0.5h，观察投影屏，10min内读数变动幅度小于0.2%，仪器读数即为快速水合瓜尔胶试样的含水率。
作两次平行测定，两次测定值之差不大于0.5%，结果取算术平均值。 5. 6 表观黏度 5.6.1溶液的配制
称取487.6g已恒温（水温为25℃土1℃）的蒸馏水，倒人混调器的搅拌杯中，启动设备并调整搅拌转速为1500r/min土20r/min，缓慢加人10.0g（精确到0.01g）氯化钾（KCI），等其完全溶解后备用。 5.6.2测定步骤
在5.6.1配制的溶液中加入2.4g（精确至0.01g）快速水合瓜尔胶试样，计时搅拌150s，关闭搅拌，迅速将配制的液体转人25℃土0.5℃预恒温好的样品杯中，用Fann-35黏度计测定其表观黏度，读取3min和60min时（包含配液时间）转速为300r/min的黏度计指针读数，3min时，记录黏度计的指针读数为μ1，60min时为μ2
对同一快速水合瓜尔胶试样分别配制两次，作两次平行测定，读数之差不大于1.0mPa·S，结果取算术平均值。 5.7增黏速率
根据5.6.2测试的液体表观黏度，按照公式（2）进行计算：
U=×100%
(2)
1μ2
3 Q/SY 1818—2015
式中: U—快速水合瓜尔胶试样的增黏速率，以百分数表示； μ1 快速水合瓜尔胶试样3min的表观黏度值，单位为毫帕秒（mPa·s）； μ2 快速水合瓜尔胶试样60min的表观黏度值，单位为毫帕秒（mPa·s）。
5.8 pH值 5.8.1 溶液的配制 5. 8. 1. 1 称取2.4g（精确至0.01g）快速水合瓜尔胶试样， 5.8.1.2 称取497.6g蒸馏水，倒入吴茵混调器的搅拌杯中，启动设备并调整转速为1500r/min土 20r/min。转速稳定后加人快速水合瓜尔胶试样，并计时搅拌150s，将配制液体倒入烧杯中，加盖，在25℃±1℃条件下放置1h。 5. 8. 2 测定步骤
用精密pH试纸测定5.8.1.2所配溶液的pH值。 5. 9 ）交联性能 5. 9.1 交联液的配制
称取0.5g（精确至0.01g）硼砂，加人到装有99.5g蒸馏水的烧杯中搅拌均匀，使其完全溶解（放置时间不超过2d）。 5.9. 2 测定步骤
量取5.6.2快速水合瓜尔胶试样溶液100mL于烧杯中，边搅拌边加入5.9.1所配置的交联液
10mL，搅拌均匀，用玻璃棒挑挂，观察判断快速水合瓜尔胶试样溶液的交联性能，能否形成可挑挂的冻胶。 5.10水不溶物
按SY/T5764—2007中4.8的规定执行。 5.11灰分 5.11.1的准备
按GB/T23951一2009中8.2的规定执行。 5.11.2测定步骤
准确称取质量为m的快速水合瓜尔胶试样0.7g～1.0g（精确至0.0001g），将样品均匀分布在已恒重的内，并置于电热板上加热灼烧，至黑烟完全消失，完成预灰化后，立即将埚放入高温电热灰化炉内，将温度升高至900℃，恒温灼烧0.5h，关闭仪器。待炉温降至300℃±50℃时，取出埚放入干燥器，降温1h至室温，并称重，记录为m3，精确至0.0001g。 5.11.3计算
灰分按公式（3）计算：
4
