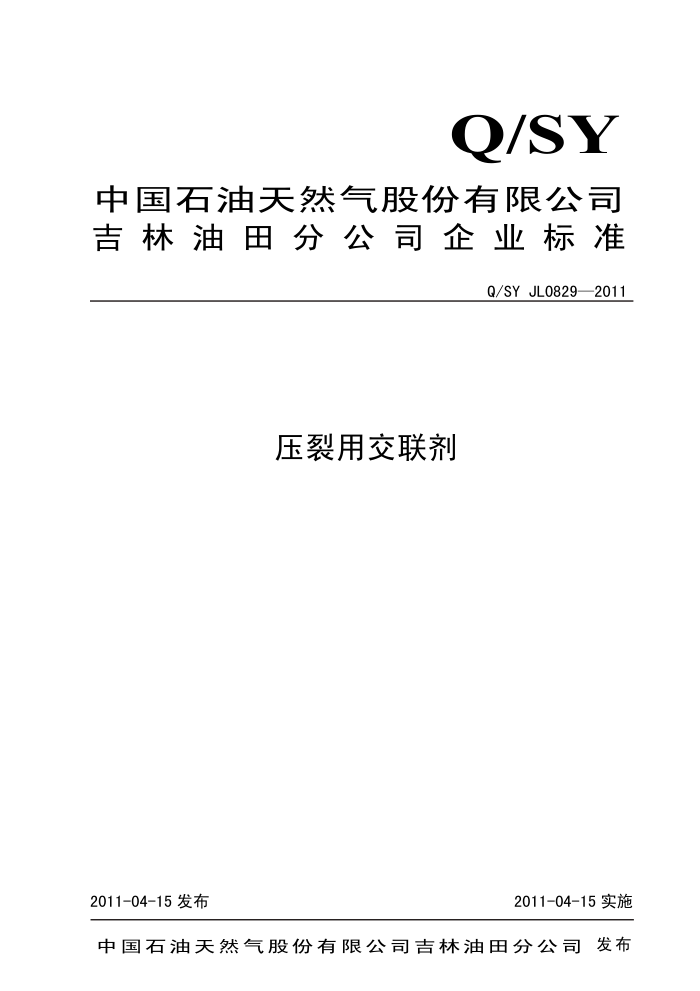

Q/SY
中国石油天然气股份有限公司吉林油田分公司企业标准
Q/SY JL0829—2011
压裂用交联剂
2011-04-15实施
2011-04-15发布
中国石油天然气股份有限公司吉林油田分公司发布 Q/SYJL0829—2011
目 次
前 言 1范围. 2规范性引用文件， 3技术要求， 4仪器设备和材料. 4.1仪器设备. 4.2材料... 5检验方法.. 5.1外观... 5.2溶解性.. 5.3PH值. 5.4密度.. 5.5抗剪切能力. 6样品的采集方法... 7检验规则 8包装、标志、运输、储存规则
II Q/SYJL0829—2011
前言
压裂用交联剂在压裂施工中起着重要的作用，交联剂的质量直接影响现场施工质量。本标准根据吉林油田现场施工的需要分别制定了100℃、120℃压裂用交联剂的检验方法，为吉林油田压裂用交联剂提供检测依据。
本规范由中国石油天然气股份有限公司吉林油田分公司提出本规范的起草单位、主要起草人和主要审核人：主编单位：中国石油吉林油田公司采油工艺研究院 井下作业工程公司主要起草人：任红影邢海霞李丽书主要审核人：黎政权张应安刘君德 王军程启生牟维海
II Q/SYJL0829—2011
4.2.2过硫酸铵：分析纯 4.2.3碳酸氢钠：分析纯 5检验方法 5.1外观
将样品倒入50mL比色管中，目测其外观， 5.2溶解性
量取100mL蒸馏水倒入250mL烧杯中，用移液管移取试样3mL于烧杯中，用玻璃棒不断搅拌，观察试样与水溶解情况。 5.3PH值
取摇匀试样原液50mL于250mL烧杯中，用广泛PH试纸测试。 5.4密度
在20℃恒温水浴中测定：将待测试样晃动均匀倒入清洁、干燥的500ml量筒内，不得有气泡将量筒置于20℃的恒温水浴中。待温度恒定后，将清洁于燥的密度计缓缓地放入试样中，其下端应离筒底2cm以上，不能与筒壁接触，密度计的上端露在液面外的部分所占液体不得超过2-3分度，待密度计在试样中稳定后，读出密度计弯月面下缘的刻度（标有读弯月面上缘刻度的密度计除外），即为20℃时试样的密度。 5.5抗剪切能力 5.5.1基液的配制
1）100℃交联剂基液的配制：称取合格品羟丙基瓜尔胶粉3.0g（精确至0.0001g），1.0g碳酸钠在搅拌器低速搅拌下缓慢倒入盛有500mL蒸馏水的搅拌杯中，然后提升转速到6000转/分，搅 10min后取下放入30℃恒温水浴中，密闭静止溶胀4h，使基液趋于稳定。
2）120℃交联剂基液的配制：称取合格品羟丙基瓜尔胶粉3.0g（精确至0.0001g），在搅拌器低速搅拌下缓慢倒入盛有500mL蒸馏水的搅拌杯中，然后提升转速到6000转/分，加0.9g（精确至0.0001g）碳酸钠，加0.45g（精确至0.0001g）碳酸氢钠，使基液pH值控制在11-12之间。搅拌10min后取下放入30℃恒温水浴中，密闭静止溶胀4h，使基液趋于稳定。 5.5.2交联剂的配制
1）100℃交联剂的配置：3.0mL有机交联剂+0.01g（精确至0.0001g）过硫酸铵+0.5g（精确至0.0001g）碳酸钠，置于100mL容量瓶中，加入蒸馏水溶解后稀释至刻度，摇勾使其完全溶解。
2）120℃交联剂用试样原液。 5.5.3交联比
1）100℃交联剂的交联比： 基液：交联剂=20：1 2）120℃交联剂的交联比：基液：交联剂=200：1
5.5.4用量筒量取100mL5.5.1中溶胀好的100℃交联剂基液，置于250mL烧杯中，用移液管准确移取5.5.2中配制好的100℃交联剂5mL，边搅拌边加入准备好的基液内形成冻胶。将制成的冻胶样品装入已升温至100℃的流变仪（选择转子P39）中，设定剪切速率为170s"、时间为60min，启动仪器，结果取最后一点的粘度值。 5.5.5用量筒量取5.5.1中溶胀好的120℃交联剂基液100mL，置于250mL烧杯中，用移液管准确移取 0.5mL高温交联剂，边搅拌边加入准备好的基液中形成冻胶。将制成的冻胶样品装入室温流变仪中，启动仪器，同时设定剪切速率170s、测定温度120℃、温度梯度每分钟3℃升温、剪切时间60分钟，直到温度达到120℃，继续剪切满60分钟，结果取最后一点的粘度值。
2 Q/SYJL0829—2011
6 样品的采集方法
按GB/T6680-2003《液体化工产品采样通则》进行。采集样品总量不少于1kg。 7 检验规则
取样员按取样方法取样，样品按本标准规定的试验方法进行检验，如发现某项指标不符合本标准时应加倍取样进行复检，复检结果仍不符合本标准时，即为不合格品。 8 包装、标志、运输、储存规则 8.1包装：采用桶装、并要有良好的密封性。 8.2标志：包装桶上有醒目字样，标明制造厂名、产品名称、批号、生产日期，皮重和净重，注册商标。 8.3运输：本产品适合火车、汽车等运输工具运输。勿倒置重压、轻装、轻卸， 防止包装破损。 8.4储存：应存放于阴凉干燥处，储存期1年，若超过储存期，必须重新检验合格后使用。
3
