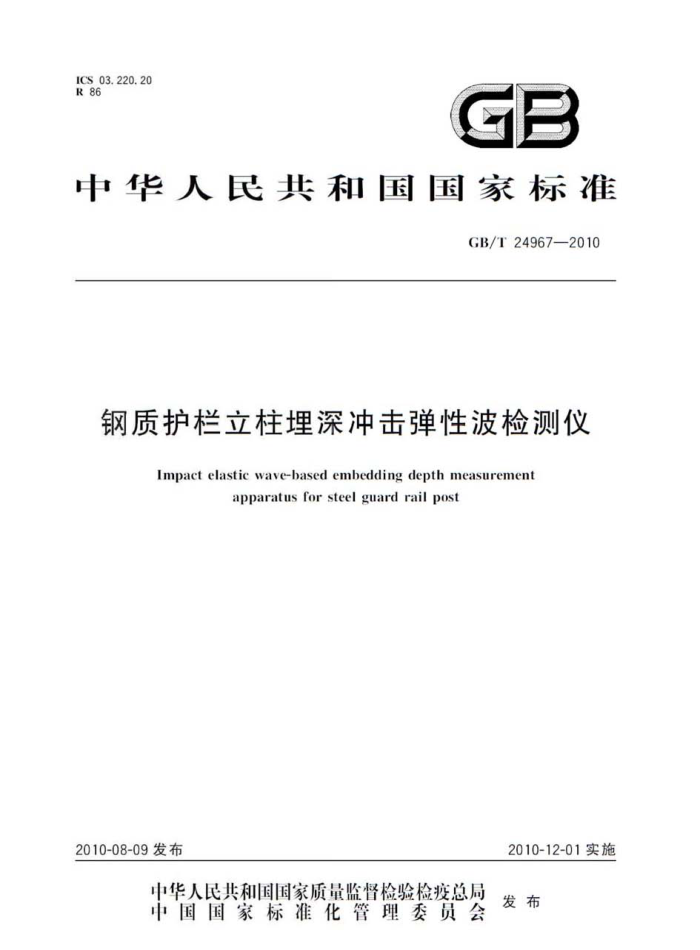

中华人民共和国国家标准
GB/T24967-2010
钢质护栏立柱埋深冲击弹性波检测仪
Impactelasticwave-basedembeddingdepthmeasurement
apparatus for steel guard rail post
2010-12-01实施
2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T24967—2010
前言
本标准附录A为规范性附录。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通部公路科学研究院、四川升拓检测技术有限责任公司、北京中交华安科技有
限公司，
本标准主要起草人：张高强、吴佳哗、包左军、吴曾炜、王成虎、沈卓洋、吴玲涛、田北平、张建军
1 GB/T24967—2010
钢质护栏立柱埋深冲击弹性波检测仪
1范围
本标准规定了钢质护栏立柱理深冲击弹性波检测仪的结构、技术要求、试验方法、检验规则及标志、 包装、运输、贮存要求。
本标准适用于按照JTG/TD8I一2006所设计及施工的钢质护栏立柱埋深的测试。其他类型钢质护栏立柱埋深检测可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装储运图示标志（GB/T191-2008，ISO780：1997MOD） GB/T6388 运输包装收发货标志 GB/T13384 机电产品包装通用技术条件 JJG4—1999 钢卷尺检定规程 SJ946 电子测量仪器电气、机械结构基本要求 JTGD30 公路路基设计规范 JTG/TD81-2006公路交通安全设施设计细则
3术语和定义
下列术语和定义适用于本标准。
3.1
钢质护栏立柱埋深冲击弹性波检测仪 impactelasticwave-basedembeddingdepthmeasurement apparatus for steel guard rail post
通过测量冲击弹性波在钢质护栏立柱中的传播时间，计算出立柱总长，从而反算立柱理深的检测仪器。 3.2
冲击弹性波impactelasticwave 通过机械冲击在对象材料中产生的弹性波。本测试仪主要采用纵波波（也称P波，压缩波）
3.3
加速度传感器 accelerationsensor 将测试对象的物理量加速度转换为电信号的装置本检测仪所用的是压电式加速度电荷传感器，是将加速度转换为微弱电荷信号的装置。
3.4
电荷灵敏度 dhargesensitivity 传感器在一个单位加速度（m/s或g）作用下产生的电荷量（pC）
3.5
低噪声电缆lownoisecable 采用特殊结构的传送微弱电荷信号的电缆
1 GB/T24967—2010
3.6
电荷放大器chargeamplifier 将传感器测得的微弱电荷信号放大，转换为电压信号输出的装置，
3.7
A/D转换卡A/Dconverter 将测试的模拟信号（电压信号）转换为数字信号的转换装置，也称模数转换卡。
3.8
自动激振装置autooscillator 发生冲击弹性波的激励装置，是产生符合要求的激振信号的装置，
3.9
激振控制器 oscillatorcontroller 给自动激振装置提供激振电信号的电子装置，可以发出一个指定的电压脉冲。
3.10
频道channel 测试信号的通道，
4组成与分类 4.1组成
钢质护栏立柱理深冲击弹性波检测仪由检测仪本体和激设备两部分组成，其中检测仪本体包括传感器、导线、模数转换、计算机等.激振设备包括自动激振装置和激振控制器等。
检测仪的结构见图1。检测仪的电气、机械结构部分应符合SJ946的规定。
激探控制器
自动激探装置
1
低噪音电缆
WTo
放大器
传感器
COI 个人计算机
wc
W
BNC端子板 AD卡
传移器
被测立柱
检测仪仪表箱
图1检测仪系统结构图
2 GB/T24967—2010
4.2分类
钢质护栏立柱埋深冲击弹性波检测仪分为普通型和加强型两类，分别适用于不同的工作温度环境， 5技术要求 5.1检测仪整体要求 5.1.1外观 5.1.1.1.表面喷漆，电镀层光洁，色泽及光泽一致，无人为缺陷痕迹。 5.1.1.2商标、名称、型号及制造厂标志清晰，各开关旋钮调节自如，显示文字及图像应清晰，达到户外使用标准的要求。 5.1.1.3外接导线及插头、插座应安全牢固，连接可靠，无松动现象。 5.1.2工作条件（供电电压） 5.1.2.1检测仪电源电压：应在DC5V12V.可以电计算机USB接口供电.也可自带电源 5.1.2.2激振控制器供电电压：DC12V±10%或DC24V土10% 5.1.3工作参数（弹性波速）
钢质立柱的弹性波速可通过实测标定。实测标定应当采用与柱长测试相同的测试方法。测试方法按照附录A
当无法进行实测标定时，弹性波中的P波波速可以取为5.18km/s 5.1.4性能要求 5.1.4.1读测方式：程序自动判读，用波形及数字显示。 5.1.4.2检测范围：0.7m~5.0m
5.1.4.3测量精确度如下年八意网
a) 在钢质护栏立柱的弹性波波速经过事先标定的前提下，检测仪对未理入地下的护栏立柱长度
测试时，平均测量误差优于土1%或不大于士2cm b) 在钢质护栏立柱的弹性波波速经过事先标定的前提下，检测仪对已理人地下的护栏立柱理深
测试时，平均测量误差优于土4%或不大于±8cm。
5.1.4.4测试长度分辨力不低于1cm， 5.1.5环境条件
检测仪正常工作环境条件宜为： a）环境温度：普通型为0℃~40℃，加强型为-20℃~55℃； b) 相对湿度：40℃时30%RH85%RH： c) 大气压：85kPa~105kPa： d）空气中不含有腐蚀性气体、无强磁场、无较大振动和冲击。
5.2部件性能要求 5.2.1仪表箱
采用金属仪表箱，对箱内设备具有静电屏蔽防护能力。使用中仪表箱宜接地 5.2.2信号测试部分
信号测试部分性能要求如下： a）传感器性能宜满足表1的要求：
表1传感器性能
质量（包括磁性卡座）
名称压电式加速度传感器
频率范围（土10%）
电荷灵敏度
≥3.0pC/g
≤20g
1kHz~10kHz
3
