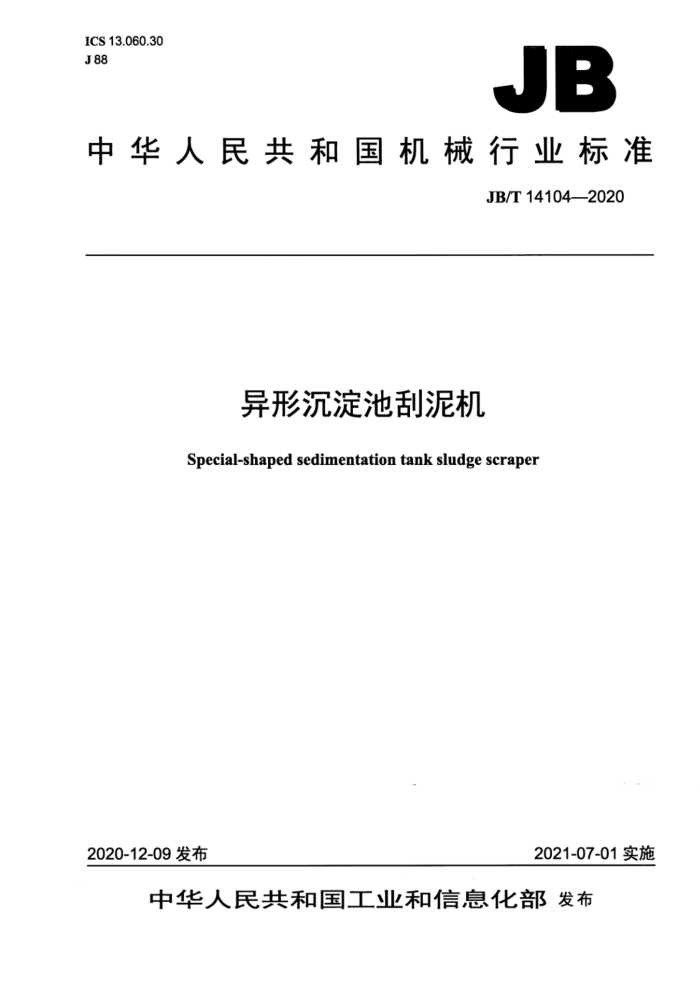

JB
中华人民共和国机械行业标准
JB/T14104—2020
异形沉淀池刮泥机
Special-shaped sedimentation tank sludge scraper
2021-07-01实施
2020-12-09发布 中华人民 共 和国
机械行业标准异形沉淀池刮泥机 JB/T14104-2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.75印张·23千字
2021年7月第1版第1次印刷
定价：15.00元
*
书号：15111：16064 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 目 次
前言 1范围... 2规范性引用文件. 3术语和定义. 4型号和基本参数 4.1型号... 4.2基本参数 4.3基本结构型式 5技术要求 5.1 基本要求. 5.2 制造要求.. 5.3 整机性能要求. 5.4 安全防护要求， 6检验方法 7检验规则，
7.1 检验分类 7.2 出厂检验.. 7.3 型式检验 7.4 判定规则. 8标志、包装、运输和贮存 8.1 标志. 8.2 包装. 8.3 运输. 8.4 贮存. 附录A （资料性附录） 基本结构型式
图A.1 基本结构型式示意图
表1基本参数. 表2检验项目、要求及检验方法 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化委员会（CMIF/TC7）归口。 本标准起草单位：江苏新纪元环保有限公司、浙江德安科技股份有限公司、绍兴市质量技术监督检
测院中机生产力促进中心。
本标准主要起草人：丁南华、骆明儿、吴鹏飞、沈忠昀、虞国良、梁梦颖、姜华、俞建德、丁青王国才、张艳春、刘芳、高燕、王冉。
本标准为首次发布。 异形沉淀池刮泥机
1范围
本标准规定了异形沉淀池刮泥机的术语和定义、型号、基本参数、技术要求、检验方法、检验规则及标志、包装、运输和贮存。
本标准适用于各类给排水系统中刮除异形（正多边形）沉淀池池底及各角部位沉淀污泥的中心传动刮泥机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1911 包装储运图示标志 GB/T6991 优质碳素结构钢 GB/T1243传动用短节距精密滚子链、套筒链、附件和链轮 GB/T1348 ：球墨铸铁件 GB/T3077 合金结构钢 GB/T3768 ：声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7251.11 低压成套开关设备和控制设备第1部分：总则 GB/T7251.5 低压成套开关设备和控制设备第5部分：公用电网电力配电成套设备 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9439灰铸铁件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13452.2 色漆和清漆漆膜厚度的测定 GB/T14408 一般工程与结构用低合金钢铸件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T28742 污水处理设备安全技术规范 GB/T37400.12重型机械通用技术条件第12部分：涂装 GB50017 “钢结构设计标准 GB50205 钢结构工程施工质量验收标准 JB/T5943 工程机械焊接件通用技术条件 JB/T8831 工业闭式齿轮的润滑油选用方法
3术语和定义 3.1
异形沉淀池special-shapedsedimentationtank 横截面为正多边形的沉淀池。
3.2
异形沉淀池刮泥机special-shaped sedimentation tank sludge scraper 将异形沉淀池池底及各角部位沉淀污泥刮入集泥斗的机械。
4型号和基本参数
4.1型号
异形沉淀池刮泥机的型号由汉语拼音字母和阿拉伯数字组成，其表示方法如下： XY--
电动机功率，单位为千瓦（kW）各池边长，单位为米（m）池形：用正多边形的边数表示异形沉淀池刮泥机
示例： XJY-4-10-0.75表示池形为正方形，池边长为10m，电动机功率为0.75kW的异形沉淀池中心传动刮泥机。
4.2基本参数
异形沉淀池刮泥机的基本参数参见表1。
表1基本参数
边长 m
12
5
10
15
16
18
20
刮板外缘线速度
1~3
1~3
1~3
1~3
1~3
1~3
1~3
m/min 电动机功率
0.75
2.2
1.1
2.2
0.75
3
3
kw
4.3 基本结构型式
异形沉淀池刮泥机的基本结构型式参见附录A。
5技术要求
5.1基本要求 5.1.2控制柜壳体材料、中心传动轴、刮泥臂、刮泥板、水下轴承、底部刮泥板等水下金属件应保证强度，并使用耐腐蚀性材料制造。 5.1.3水下轴承宜使用尼龙材质。 5.1.4各传动部位密封处不应有渗油现象。 5.2制造要求 5.2.1控制柜 5.2.1.1控制柜防护等级不应低于IP55，绝缘等级不应低于F级。 5.2.1.2控制系统应有过载、过电压、欠电压、短路断相防雷击、故障等保护装置，以及指示灯、 信号报警装置。 5.2.1.3电控设备应符合GB/T7251.5的防护安全规定。 5.2.2驱动机构 5.2.2.1驱动机构宜采用多级变速的减速器组合方式。 5.2.2.2车轮应转动灵活，无卡滞和松动现象。 5.2.2.3链传动应符合GB/T1243的规定，啮合传动应平稳。 5.2.2.4异形沉淀池刮泥机主轴对机座底面的垂直度公差应为0.5/1000，总公差不应大于2mm。 5.2.2.5需设提升机构的异形沉淀池刮泥机，提升机构应灵活、轻便，提升高度不应小于200mm。 5.2.3主梁桁架等钢结构及焊接件 5.2.3.1主梁桁架等钢结构的设计应符合GB50017的要求，主梁要求的最大挠度不应大于跨度的 1/500. 5.2.3.2主梁架等钢结构的制造、制造偏差、拼接、焊接、安装、验收，均应符合GB50205的规定。 5.2.3.3主梁行架等钢结构的焊缝应平整，光滑，不应有脱焊，虚焊，漏焊等缺陷，其质量应符合JB/T 5943的要求。 5.2.4涂装 5.2.4.1异形沉淀池刮泥机应用于生活饮用水供水池时，水下部件涂装材料的卫生性能应符合GB/T 17219的要求。 5.2.4.2碳钢零部件涂装前应除锈、清除氧化皮，碳钢件表面处理应符合GB/T8923.1-2011规定的 Sa2'/2级。 5.2.4.3未经加工的金属表面应按技术要求涂底漆和面漆，涂漆应均匀、细致、光亮、完整，不应有粗糙不平、漏漆现象，漆膜应牢固，无剥落、裂纹等缺陷。 5.2.4.4零部件涂装应符合GB/T37400.12的要求。 5.2.4.5金属表面涂层厚度不应小于200μm。 5.2.4.6最易腐蚀的水线部位（水面上200mm，水面下300mm），金属表面宜采用重防腐涂料进行防腐处理。 5.2.5轴承及润滑 5.2.5.1电动机，减速机及各轴部位按使用说明书的要求，加注润滑油、脂，所加各种润滑油脂均应洁净无杂质，并符合JB/T8831的要求。 5.2.6刮泥臂
异形沉淀池刮泥机的刮泥臂应设置浓集栅条，栅条高度约占有效水深的2/3，栅条的间距应为 300mm。异形沉淀池刮泥机安装后应与池底坡度相吻合，钢刮板与池底距离应为（50～100）mm，橡胶刮板与池底的距离不应大于10mm，分段刮板运行轨迹应彼此重叠，重叠量应为（150～250）mm。 5.2.7连杆机构
异形沉淀池刮泥机在2个刮泥臂上设置有铰链连杆机构，该机构的配重器在水中应使连杆伸缩灵活可靠，无卡阻和松弛现象，刮泥臂外端杆能始终紧靠异形沉淀池壁旋转工作，并有配重限位装置。 5.2.8刮泥板 5.2.8.1异形沉淀池刮泥机连杆机构外端杆和下挂刮泥板的夹角应为45° 5.2.8.2异形沉淀池刮泥机应能连续地将池四周污泥刮至集泥斗。 5.2.8.3异形沉淀池刮泥机刮板运行应动作灵活、可靠。 5.3整机性能要求 5.3.1异形沉淀池刮泥机运行时应平稳，运转灵活，无跳动、卡阻和松动，无异常响声。 5.3.2异形沉淀池刮泥机电控设备的控制应准确可靠，且其不得有冲击、振动等异常响声。 5.3.3异形沉淀池刮泥机平均无故障工作时间不应少于8000h，使用寿命不应少于10a。 5.3.4异形沉淀池刮泥机刮板外缘线速度应满足工艺要求，并应符合表1的规定。 5.3.5异形沉淀池刮泥机运行时噪声声压级不应大于65dB（A）。 5.4安全防护要求 5.4.1电控设备应符合GB/T5226.1的要求。 5.4.2异形沉淀池刮泥机主轴旋转方向应用红色箭头在减速器盖上标出，提升机构锁紧螺母旋紧方向应与主轴旋转方向相反。有提升机构的异形沉淀池刮泥机应设有限位装置。 5.4.3其他安全防护应符合GB/T28742的规定。
6检验方法
6.1中心传动轴刮泥板采用目测及游标卡尺等测量工具检验，主轴的垂直度采用通用量具进行检测，刮板外缘线速度根据刮泥机行走一圈所需的时间计算。 6.2控制柜的检验应按GB/T7251.5进行，电气系统的检验应按GB/T5226.1进行。 6.3焊接件应按JB/T5943检测。 6.4轴承温度、温升在整机负载试验中，当异形沉淀池刮泥机行走至3/4行程时用点温计检测。 6.5设备安装完成后，在两个刮泥臂上设置铰链连杆机构，调整该机构使其在配重作用下伸缩正常该机构配重器在水中应使连杆伸缩灵活可靠，无卡阻和松弛现象，刮泥臂外端杆能始终紧靠异形沉淀池壁旋转工作。 6.6异形沉淀池刮泥机连杆机构外端杆和下挂刮泥板的夹角应为45°，采用角度尺测量。 6.7部件涂装材料的卫生性能应按GB/T17219的规定检测。涂层厚度应按GB/T13452.2的规定进行检测。 6.8驱动机构空载试验：驱动机构按规定加足润滑油（脂），接入电动机电源，单机进行空载运转，点动三次，无异常现象，再运转15min，检验无异常后进行组装。 6.9整机空载试验：组装并整机检验合格后，接入电源，点动三次，确认运转机构与驱动机构转动方向
