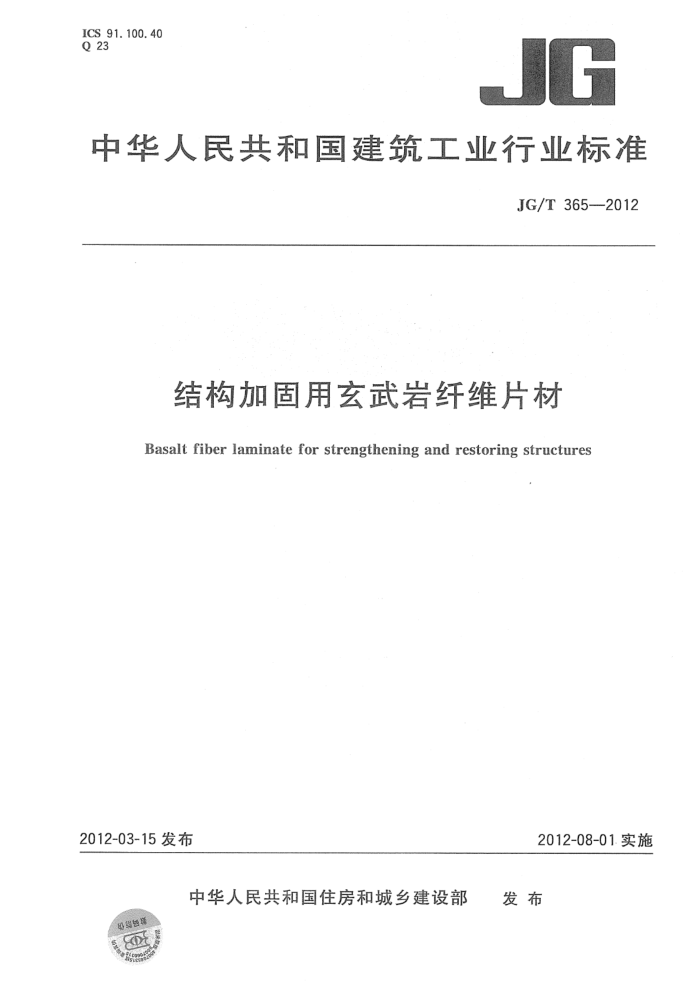

ICS 91.100.40 Q 23
G
中华人民共和国建筑工业行业标准
JG/T 365—2012
结构加固用玄武岩纤维片材
Basalt fiber laminate for strengthening and restoring structures
2012-08-01.实施
2012-03-15发布
中华人民共和国住房和城乡建设部 发布
好绘健城 JG/T365—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司。 本标准参加起草单位：上海大学、江苏天龙玄武岩连续纤维高新科技有限公司、四川航天拓鑫玄武
岩实业有限公司、南京海拓复合材料有限责任公司、哈尔滨瀚辰玄武岩纤维有限公司、西南科技大学、 河北通辉科技有限责任公司。
本标准主要起草人：杨勇新、欧阳煜、李洪安、鲜平、曹柏青、包兆鼎、赵云鹏、王汝恒、戴存武。
I JG/T365—2012
表2力学性能指标
抗拉强度 MPa ≥2 000 ≥1 000
伸长率 % ≥2.0 ≥2.0
拉伸弹性模量
类型玄武岩纤维布玄武岩纤维板
GPa ≥90 ≥50
6试验方法
6.1 外观
在正常（光）照度下，距离0.5m，目测。 6.2尺寸偏差
宽度采用精度1mm的量具，测量3次，取算术平均值。 玄武岩纤维板厚度采用精度0.01mm的量具，测量3次，取算术平均值。
6.3玄武岩纤维布单位面积质量
在距端头及边缘40mm以上处裁下3块100mm×100mm玄武岩纤维布方形试样，边长测量精确到0.5mm。质量称量精确到0.01g。单位面积质量应按式(1)计算，取算术平均值：
p=W,/0.01
..(1)
式中： -玄武岩纤维布单位面积质量，单位为克每平方米（g/m"）；
0
W.-方形试样的质量，单位为克（g）。 6.4力学性能
抗拉强度、弹性模量和伸长率应按GB/T33541999的试验方法进行。其中，试样宽度为15mm 玄武岩纤维布的截面面积取玄武岩纤维布的计算厚度与试样宽度的乘积，玄武岩纤维板的截面面积取试样实测厚度与宽度的乘积。玄武岩纤维片材的试样制备参见JG/T167一2004。
玄武岩纤维布的计算厚度应按式(2)计算：
t=m,X103
·(2)
Pe
式中：
玄武岩纤维布计算厚度，为实测的单位面积质量除以玄武岩纤维密度而得到的厚度值，单位为毫米（mm）；
mn 玄武岩纤维布单位面积质量，单位为克每平方米（g/m"）；
玄武岩纤维密度，单位为克每立方米（g/m"）。
Pe
7 检验规则
7. 1 检验分类
检验分出厂检验和型式检验。
3
