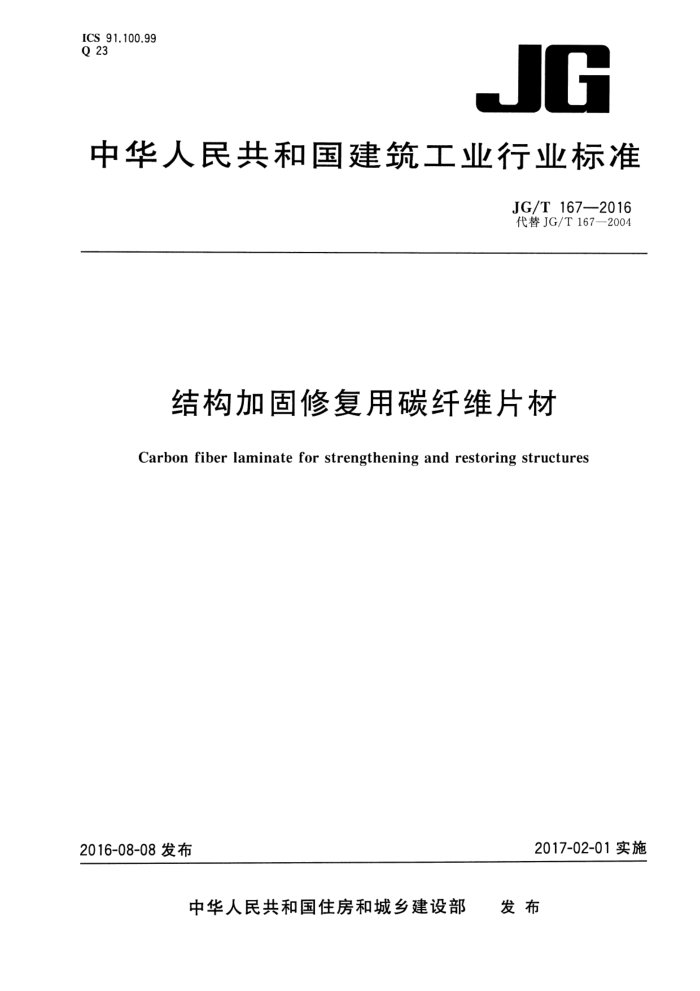

ICS 91.100.99 Q 23
JG
中华人民共和国建筑工业行业标准
JG/T167—2016 代替JG/T167—2004
结构加固修复用碳纤维片材
Carbon fiber laminate for strengthening and restoring structures
2017-02-01实施
2016-08-08发布
发布
中华人民共和国住房和城乡建设部 JG/T167—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T167—2004《结构加固修复用碳纤维片材》，与JG/T167一2004相比主要技术变
化如下：
补充了产品的规格（见4.2）；
-
-增加单向高强度型碳纤维布复合材料层间剪切强度指标及其试验方法（见5.3和6.5）；修改了组批内容（见7.3.1）。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑维护加固与房地产标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、福建成森建设集团有限公司本标准参加起草单位：哈尔滨工业大学、中国建筑科学研究院、西南科技大学、武汉大学、大连理工
-
大学、四川建筑科学研究院、上海大学、江苏恒神股份有限公司、中国冶金科工集团有限公司。
本标准主要起草人：岳清瑞、杨勇新、郑礼旺、咸贵军、张小冬、黄莹、王汝恒、贾彬、卢亦焱、李杉、 王言磊、毛星明、欧阳煜、史有好、李彪、何俊、彭铁红、王彬、李业绩。
本标准所代替标准的历次版本发布情况为： JG/T167-2004。
I JG/T167—2016
表2单向高强度型碳纤维布复合材料力学性能
Ⅱ级 ≥3 000 ≥210 ≥1.4 ≥35
Ⅲ级 ≥3 500 ≥230 ≥1.5
项目拉伸强度标准值/MPa
I级 ≥2 500 ≥210 ≥1.3
弹性模量/GPa 伸长率/% 层间剪切强度/MPa 注：碳纤维片材的拉伸强度标准值按95%的保证率取值，即抗拉强度标准值等于抗拉强度平均值减去1.645倍
的标准差。
表3碳纤维板力学性能
伸长率/% ≥1.4
项目指标
拉伸强度标准值/MPa
弹性模量/GPa
≥150
≥2 300
注：碳纤维片材的拉伸强度标准值按95%的保证率取值，即抗拉强度标准值等于抗拉强度平均值减去1.645倍
的标准差。
6试验方法
6.1 外观
在正常（光）照度下，距离0.5m，目测和钢直尺检验。 6.2尺寸
对于碳纤维布，长度测量采用精度1mm的钢卷尺，测量3次，取算术平均值；宽度测量采用精度 0.5mm的钢直尺，任意取3处测量，取算术平均值。对于碳纤维板，长度测量采用精度1mm的钢卷尺，测量3次，取算术平均值；宽度和厚度测量采用精度0.02mm游标卡尺，任意取3处测量，取算术平均值。 6.3碳纤维布单位面积质量
在距端头及边缘40mm以上处裁下3块100mm×100mm碳纤维布正方形试样，边长测量精确到0.5mm。质量称量精确到0.01g。单位面积质量按式（1)计算，取算术平均值：
.............(1)
p=(W,-W2)/0.01
式中： 0 W,—正方形试样的质量，单位为克（g）； W2——试样中网格固定线的质量，单位为克（g）。
-碳纤维布单位面积质量，单位为克每平方米（g/m"）；
6.4拉伸强度、弹性模量和伸长率
按GB/T3354的规定进行。其中，试件宽度为15mm，碳纤维布的截面面积取碳纤维布的计算厚度与试样宽度的乘积，碳纤维板的截面面积取试样实测厚度与宽度的乘积。碳纤维布拉伸性能试样制
