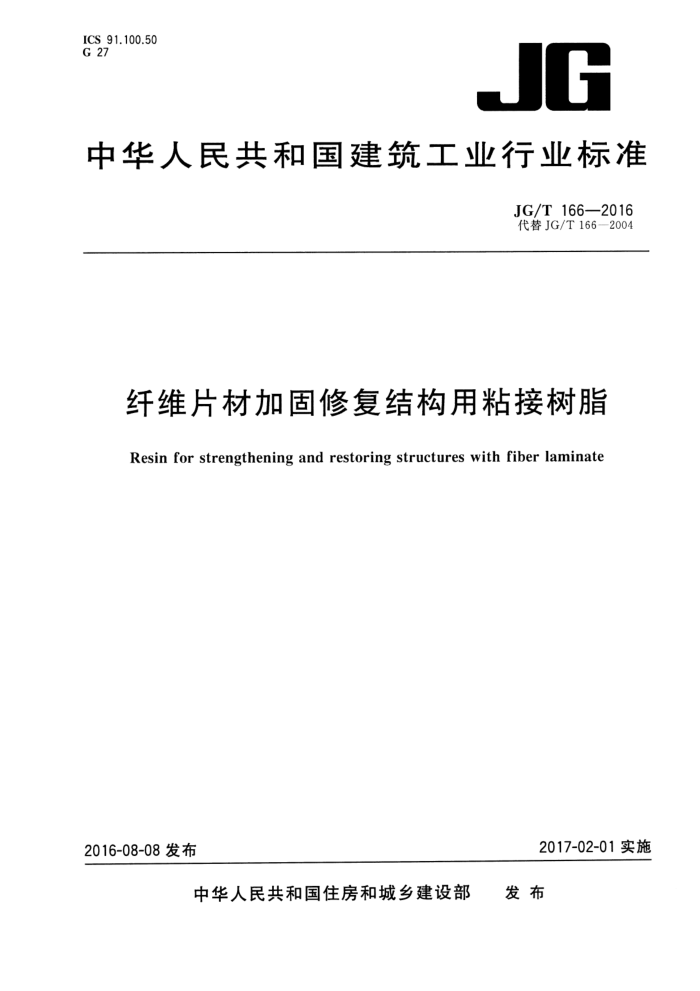

ICS 91.100.50 G 27
JG
中华人民共和国建筑工业行业标准
JG/T166—2016 代替JG/T166—2004
纤维片材加固修复结构用粘接树脂
Resin for strengthening and restoring structures with fiber laminate
2017-02-01实施
2016-08-08发布
中华人民共和国住房和城乡建设部 发布 JG/T166—2016
前言
本标准按照GB/T1.1-2009给出的规则起草本标准是对JG/T166--2004《纤维片材加固修复结构用粘接树脂》的修订，与JG/T166—2004相
比主要技术变化如下：
修改了粘接树脂的分类方法（见4.1）；
- 一
增加了粘接树脂正拉粘结强度指标及其试验方法（见5.2和6.10）；一增加了低温干燥型粘接树脂和低温潮湿型粘接树脂的浇注体性能和粘结性能指标（见5.3)；
修改了组批内容（见7.4.1）。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑维护加固与房地产标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、福建成森建设集团有限公司。 本标准参加起草单位：哈尔滨工业大学、中国建筑科学研究院、西南科技大学、武汉大学、大连理工
大学、四川建筑科学研究院、上海大学、南京海拓复合材料有限责任公司。
本标准主要起草人：岳清瑞、杨勇新、郑礼旺、咸贵军、张小冬、黄莹、王汝恒、贾彬、卢亦焱、李杉、 王言磊、毛星明、欧阳煜、包兆鼎、李彪、何俊、彭犇、郭春红、庄慧。
本标准所代替标准的历次版本发布情况为：
JG/T1662004。
I JG/T166—2016
纤维片材加固修复结构用粘接树脂
1范围
本标准规定了纤维片材加固修复结构用粘接树脂（以下简称粘接树脂）的术语和定义、分类和标记要求、试验方法、检验规则、标志与包装、运输和贮存。
本标准适用于使用纤维片材对混凝土结构进行加固修复的粘接树脂
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB50608-2010纤维增强复合材料建设工程应用技术规范 GB/T1634.2 2塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料 GB/T2567 树脂浇铸体性能试验方法 GB/T2573 玻璃纤维增强塑料老化性能试验方法 GB/T 2794 胶黏剂黏度的测定单圆筒旋转黏度计法 GB/T 6329 胶粘剂对接接头拉伸强度的测定 GB/T 7123.1 多组分胶粘剂可操作时间的测定 GB/T7124 胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料） GB/T12007.7环氧树脂凝胶时间测定方法
3 术语和定义
下列术语和定义适用于本文件。
3.1
纤维片材！ fiberlaminate 由碳纤维、玻璃纤维、芳纶纤维或玄武岩纤维等组成的纤维织物或纤维增强复合材料板。
3.2
底层树脂 primerresin（英文缩写为PR）对加固构件表面处理，增强构件基层或提高粘结力的树脂。
3.3
找平材料 科puttyfillers（英文缩写为PF）对加固构件表面进行找平处理的材料。
3.4
浸渍树脂 saturatingresin（英文缩写为SR）浸透并粘贴纤维布的树脂。
3.5
纤维板粘结剂 adhesiveforFRPplate（英文缩写为AP）粘贴纤维增强复合材料板（简称纤维板）的黏合剂。 JG/T166—2016
分类和标记
4
4.1 分类 4.1.1 1粘接树脂按实际用途分为底层树脂（PR）、找平材料（PF）、浸渍树脂（SR)和纤维板粘结剂（AP）。 4.1.2 ：粘接树脂按施工环境湿度、施工基层环境湿度分为常温干燥型CD（10℃～35℃）、常温潮湿型 CM混凝土处于饱水状态且表面无明水）、低温干燥型LD(≤10℃C）和低温潮湿型LM(≤10C且混凝土处于饱水状态且表面无明水4类。 4.2 标记
粘接树脂的标记由分类代号、施工环境温度和施工基层环境湿度代号组成。
JG/T1662016
粘接树脂施工环境温度、施工基层环境湿度代号产品实际用途分类代号
示例1：底层树脂，低温潮湿型，标记为：PR-LMJG/T166—2016。 示例2：浸渍树脂，常温干燥型，标记为：SR一CDJG/T166-2016。
5 要求
5.1 底层树脂、找平材料、浸渍树脂和纤维板粘结剂应色泽均匀、无结块、无分层沉淀。 5.2 常温干燥型和常温潮湿型粘接树脂的性能应符合表1～表4的规定。
表1 底层树脂性能指标
性能指标 ≤2 000 ≥40 ≤12 ≥20
试验项目
混合后初黏度（25C）/（mPa·s）
适用期（25℃）/min 凝胶时间（25℃)/h
对接接头拉伸强度（钢-钢）/MPa
注：以上性能指标是常温型粘接树脂的性能指标，试件固化条件除非另有规定，试件固化方式均为23℃土2℃
下固化7d。
表2 找平材料性能指标
试验项目适用期（25℃）/min 凝胶时间（25℃）/h
性能指标 ≥40 ≤12 ≥25
对接接头拉伸强度（钢-钢）/MPa
注：以上性能指标是常温型粘接树脂的性能指标，试件固化条件除非另有规定，试件固化方式均为23℃土2℃
下固化7d。
2 JG/T166—2016
表3 浸渍树脂性能指标
性能指标 4000~20000
试验项目混合后初黏度（25℃）/（mPa·s）
≥1.7 ≥40 ≤12 ≥30 ≥1 500 ≥1.8 ≥70 ≥40 ≥50 ≥10 ≥20
触变指数TI 适用期（25℃）/min 凝胶时间（25℃）/h 拉伸强度/MPa 拉伸弹性模量/MPa
工艺性能
伸长率/% 压缩强度/MPa 弯曲强度/MPa 热变形温度/℃
浇注体性能
拉伸剪切强度（钢-钢)/MPa 对接接头拉伸强度（钢-钢）/MPa
粘结性能
钢对C45混凝土的正拉粘结强度/MPa
≥2.5，且为混凝土破坏
注：以上性能指标是常温型粘接树脂的性能指标，试件固化条件除非另有规定，试件固化方式均为23℃土2℃
下固化7d。
表4 纤维板粘结剂性能指标
试验项目
性能指标 ≥40 ≤12 ≥25 ≥2 500 ≥70 ≥40 ≥50 ≥14 ≥25
适用期（25℃）/min 凝胶时间（25℃）/h 拉伸强度/MPa 拉伸弹性模量/MPa 压缩强度/MPa 弯曲强度/MPa 热变形温度/℃
工艺性能
浇注体性能
拉伸剪切强度(钢-钢)/MPa 对接接头拉伸强度（钢-钢）/MPa 钢对C45混凝土的正拉粘结强度/MPa
粘结性能
≥2.5，且为混凝土破坏
注：以上性能指标是常温干燥型和常温潮湿型的性能指标，试件固化条件除非另有规定，试件固化方式均为
23℃±2℃下固化7d。
5.3 低温干燥型和低温潮湿型粘接树脂的性能应符合表1～表4的规定，试件固化条件除非另有规定，低温型粘接树脂试件固化温度应为5℃，潮湿型粘接树脂试件固化相对湿度应为（90士5）%，试件固化完成后，2h内在温度（23士2)℃，相对湿度60%～70%条件下进行测试。 5.4浸渍树脂和纤维板粘结剂应进行耐久性检验，经2000h的湿热循环加速老化后，其拉伸剪切强度
3
