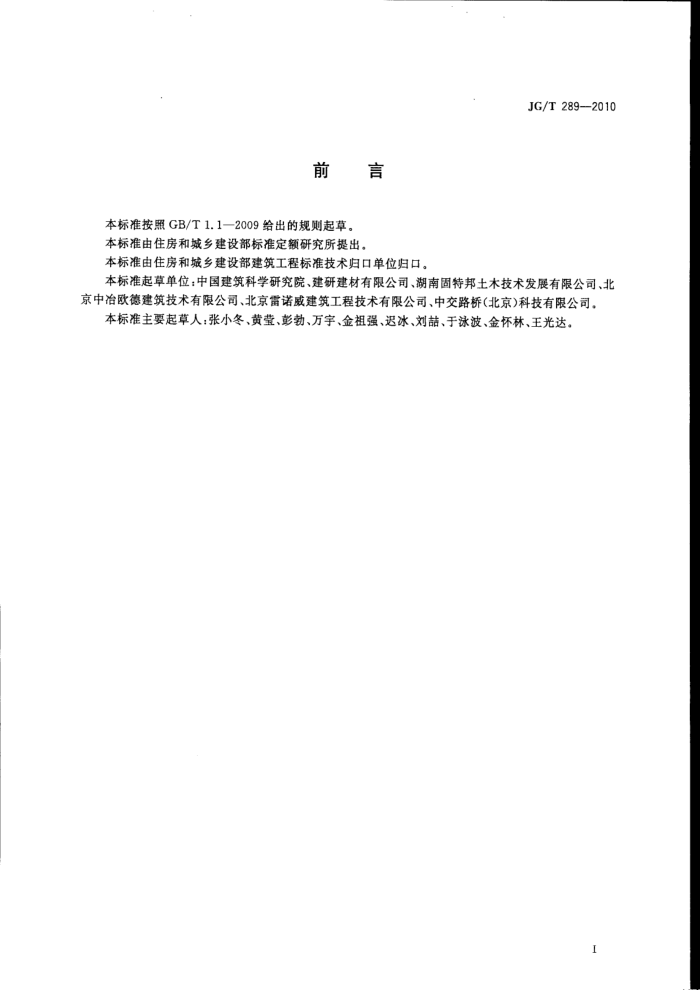

JG/T 289—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑工程标准技术归口单位归口。 本标准起草单位：中国建筑科学研究院、建研建材有限公司、湖南固特邦土木技术发展有限公司、北
京中冶欧德建筑技术有限公司、北京雷诺威建筑工程技术有限公司、中交路桥（北京)科技有限公司。
本标准主要起草人：张小冬、黄莹、彭勃、万宇、金祖强、迟冰、刘喆、于泳波、金怀林、王光达、
I JG/T 2892010
混凝土结构加固用聚合物砂浆
1范围
本标准规定了混凝土结构加固用聚合物砂浆（以下简称“聚合物砂浆”）的术语和定义、分类和标记、 要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于混凝土结构加固中使用的高强度聚合物水泥砂浆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T17671水泥胶砂强度检验方法（ISO法） JC/T603水泥胶砂干缩试验方法 JG/T3033试验用砂浆搅拌机 JGJ/T70建筑砂浆基本性能试验方法标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
混凝土结构加固用聚合物砂浆polymer-modifiedmortarforstrengtheningconcretestructure 将聚合物与水泥、细骨料、掺合料、添加剂等按适当比例混合而成用于加固混凝土结构的高强度水
泥砂浆。
4分类和标记
4.1分类 4.1.1按聚合物材料状态分类
按聚合物砂浆中使用合物材料的状态应分为干粉类和乳液类两类，分别用代号P和E表示。 4.1.2按聚合物砂浆性能分类
按聚合物砂浆的性能应分为I级、Ⅱ级两类，分别用代号I、Ⅱ表示。 4.2标记 4.2.1标记方式
聚合物砂浆应按代号、状态、性能和本标准号方式进行标记，表示如下：
1 I:: 5 239 -- 1
1-/3-
标准号性能状态代号：PMSC（混凝土结构加固用聚合物砂浆）
4.2.2标记示例
聚合物材料为干粉类、聚合物砂浆性能为I级应标记为：
PMSC-P/ I-JG/T 289 --2010
HO
5要求
5.1外观
干粉类聚合物砂浆粉料应均匀一致、无结块；乳液类聚合物砂浆液料经揽拌后应状态均匀、无沉淀，
粉料应均匀一致，无。
5.2 性能指标
cc
聚合物砂浆的锂能指标应符合表工的规定
聚合物砂浆性能指标
a
性能指标
序号
t
A
I级 145 ≤24 ≥40 ≥75 ≥8.0 ≥12 ≥1.2 ≥2.5 0.10 <25 5
Ⅱ级 ≥45 ≤24 ≥30 ≥45 ≥7.0 ≥10 ≥1.0 ≥2.0 ≤0.10 ≤25 ≤.5
初凝/min 终凝/h
4
凝结时间
7 d 28 d .7.d 28 d 14 d 28 d 28 d
2
抗压强度/MPa
抗折强度/MPa
3
4
粘结强度/MPa
5 6
抗渗压力/MPa 收缩率/%
强度损失率/% 质量损失率/%
1
抗冻性能
有抗冻性能要求时，应进行抗冻性能试验。
2 J: 2
6试验方法
6.1试验条件
a) 试验室试验及干养护条件：温度20℃士2℃，相对湿度60%以上。 b）养护室养护条件：温度20℃士2℃，相对湿度95%以上。
6.2试件制备 6.2.1试验准备
试验前样品及所有器具应在试验室条件下放置至少24h。 6.2.2配合比
混凝土结构加固用聚合物砂浆试验试件应由待检验的聚合物砂浆制成。 ，试验聚合物砂浆各组分的用量应按生产厂家推荐的配合比进行，并在各项试验中保持同一配合比。 6.2.3搅拌
试验时聚合物砂浆应采用机械搅拌，搅拌机应符合JG/T3033的规定，揽拌的用量宜为搅拌机容量的30%~70%镜拌时间不应少于120s。其中P类产品，应先将水倒人搅拌机中，然后将粉料加人
到水中进行搅排(/E类产品，搅拌前应先将液料搅拌均匀，再将粉料加人到液料中搅拌均匀。 6.2.4成型及养 6.2.4.1 成型
抗压、抗折强度测试试件的成型应按GB/T17671要求进行。粘结强度、抗渗压力及抗冻性能测试试件的成型应按CTVT70要求进行，收缩率测试试件的成型应接JC/T603要求进行。 6.2.4.2养护
将按6.2.1、6.2.2 6,2.3及6.2.4.1成型后的测试试件养护室规定龄期/其中7d龄期聚合物砂浆试件的养护应脱模启立即放人温度为20℃±2℃的不流动水中养护至7在;14d龄期聚合物砂浆试件的养护应脱模后立即放人温度为20℃±2℃的不流动水中养护7d，再放人试验室干养护至14d龄期；28d龄期聚合物砂浆试件的养护应脱模后立即放人温度为20℃士2℃的不流动水中养护7d，再放人试验室干养护至28d龄期。 6.3外观
采用目测方法进行。 6.4性能指标 6.4.1凝结时间
按JGJ/T70的有关规定进行。 6.4.2抗压强度
按GB/T17671的有关规定进行。 JG/T289—2010
6.4.3抗折强度
按GB/T17671的有关规定进行。 6.4.4粘结强度
按JGJ/T70的有关规定进行。 6.4.5抗渗压力
按JGJ/T70的有关规定进行。 6.4.6收缩率
按JC/T603的有关规定进行。 6.4.7抗冻性能
按JGJ/T70的有关规定进行。
7检验规则
7.1 检验分类
聚合物砂浆检验分出厂检验和型式检验。 7.1.1出厂检验
生产厂应对每批产品进行出厂检验。 7.1.2型式检验
有下列情况之一时，应进行型式检验： a) 新产品试制定型鉴定； b) 正常生产时，每年至少进行一次； c) 正常生产后；如材料、工艺有较大改变，可能影响产品性能时； d) 产品停产6个月以上恢复生产时； e) 出厂检验结果与上次型式检验结果有较大差异时； f) 国家质量监督检验机构提出进行型式检验要求时。
7.2检验项目
聚合物砂浆各类检验项目应符合表2的规定。 7.3抽样 7.3.1检验批
每50t聚合物砂浆应为一检验批；每批不足50t也应为一检验批。 7.3.2抽样
从每检验批产品中不同部分随机抽取等量试样，试样总量至少100kg，充分混合均匀后分成两等 4
