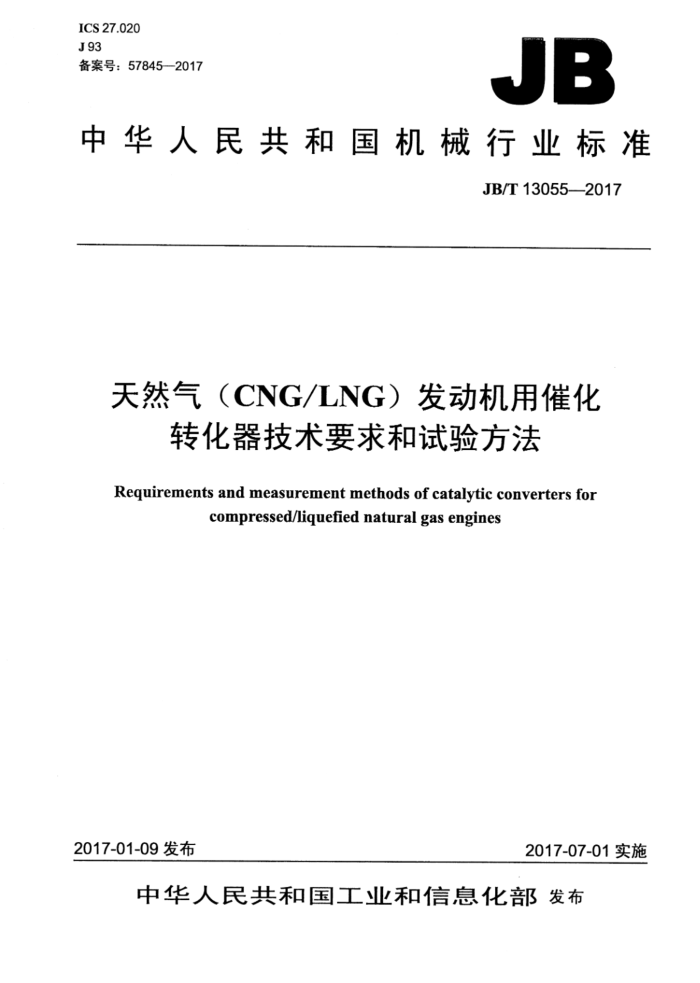

ICS 27.020 J93 备案号：57845—2017
JB
中华人民共和国机械行业标准
JB/T13055—2017
天然气（CNG/LNG）发动机用催化
转化器技术要求和试验方法
Requirements and measurement methods of catalytic converters for
compressed/liquefied natural gas engines
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
天然气（CNG/LNG）发动机用催化
转化器技术要求和试验方法
JB/T13055—2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1印张·27千字 2017年7月第1版第1次印刷
定价：18.00元
*
书号：15111·14297
网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13055—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义 4技术要求. 4.1 一般要求， 4.2催化剂小样性能要求 4.3密封性要求 4.4背压要求.. 4.5机械性能要求. 4.6催化转化器性能要求 4.7 耐腐蚀性要求. 4.8贵金属检测要求.. 5试验方法 5.1 催化剂小样性能试验 5.2密封性试验 5.3背压试验 5.4机械性能试验 5.5 催化转化器性能试验 5.6耐腐蚀性试验. 5.7贵金属检测试验. 6检验规则. 6.1 检验类别 6.2 出厂检验. 6.3 抽样检验.. 6.4型式检验 6.5结果判定. 7标志、包装、运输和贮存 7.1标志。 7.2 包装 7.3 运输. 7.4贮存附录A（规范性附录） 催化剂小样性能试验方法 A.1 试验方法， A.2测试过程附录B（规范性附录） 催化转化器背压试验方法 B.1 试验方法. B.2测试过程..
..II
...
9
9
1 JB/T13055—2017
10
B.3 数据处理
图A.1 试验装置图图B.1 催化转化器背压测试装置示意图
SaaBS.EB
表1 氧化型催化剂小样性能技术指标表2 三效催化剂小样性能技术指标表3GOC快速老化试验循环.. 表4TWC快速老化试验循环.. 表5检验项目. 表A.1氧化型催化剂配气组分表A.2三效催化剂配气组分表A..催化剂小样水热老化温度设定表. 表B.1. .工况点入口流量
###容服容...2
中E
. 话--电
3
4
5
8 10
I JB/T13055—-2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：中自环保科技股份有限公司、广西玉柴机器股份有限公司、四川大学、上海内燃
机研究所、昆明云内动力股份有限公司、上海汽车集团股份有限公司商用车技术中心、上海汽车集团股份有限公司技术中心。
本标准主要起草人：李云、陈启章、王云、陶泽民、陈耀强、徐海迪、郭华、宋国富、曹家骏邱伟冰、彭益源、石景龙。
本标准为首次发布。
III JB/T13055—2017
天然气（CNG/LNG）发动机用催化转化器技术要求和试验方法
1范围
本标准规定了天然气（CNG/LNG）发动机用催化转化器的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于压缩天然气（CNG）和液化天然气（LNG）发动机用催化转化器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T5181汽车排放术语和定义 GB/T10125--2012人造气氛腐蚀试验盐雾试验 GB17691-2005车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中
国Ⅲ、IV、V阶段）
GB18352.5—2013轻型汽车污染物排放限值及测量方法（中国第五阶段） GB/T18377—2001汽油车用催化转化器的技术要求和试验方法 HJ509—-2009车用陶瓷催化转化器中铂、钯、佬的测定电感耦合等离子体发射光谱法和电感耦
合等离子体质谱法
QC/T829—-2010 柴油车排气后处理装置试验方法 QC/T9682014金属催化转化器中铂、钯、锗含量的测定方法
3术语和定义
GB/T5181界定的以及下列术语和定义适用于本文件。
3.1
催化转化器catalytic converter 采用催化剂降低排放污染物的装置，主要由壳体、载体和涂层等组成。
3.2
氧化型催化转化器gas oxidation catalytic converter，GOC 一种加速碳氢化合物（hydrocarbons，HC）和一氧化碳（CO）氧化为水（H,O）和二氧化碳（CO）
的装置，主要由壳体、载体和涂层等组成。
注：这种催化转化器适用于稀薄燃烧的发动机。
3.3
三效催化转化器threewaycatalyticconverter，TwC 一种既氧化碳氢化合物（HC）和一氧化碳（CO）又还原氮氧化物（NO）的装置，主要由壳体、
载体和涂层等组成。
注：这种催化转化器适用于等当量比燃烧的发动机。
1 JB/T13055—2017
3.4
起燃温度light-offtemperature T5o 在指定的模拟尾气浓度和空速条件下，某种污染物的转化效率达到50%时催化剂小样入口气体的
温度。 3.5
空速spacevelocity 排气在标准温度（25℃）和压力（101kPa）状态下的容积流量（L/h）除以催化剂载体容积（L）
所得数值。 3.6
背压backpressure 在规定的流量条件下，气体通过催化转化器前后的压力损失值，即催化转化器入口端排气压力PQ
与催化转化器出口端排气压力P之差，用Ap表示，单位为千帕（kPa）。 3.7
过量空气系数 excess air ratio 元燃烧1kg燃料的实际空气量与理论空气量之比。
4技术要求
4.1一般要求
同一型号催化转化器在下列各方面应无差异并符合图样要求： a）载体数量、体积、形状、孔密度、壁厚和材料； b）涂层涂覆量； c）贵金属含量及比例： d）衬垫； e）封装形式。
4.2催化剂小样性能要求 4.2.1 氧化型催化剂小样按5.1的规定进行试验时，Ts应满足表1的要求。
表1氧化型催化剂小样性能技术指标
Tso (CH4)
项目新鲜性能
℃ ≤440 ≤470
水热老化后性能
4.2.2三效催化剂小样按5.1的规定进行试验时，Tso应满足表2的要求。
2 JB/T13055—2017
表2三效催化剂小样性能技术指标
CH4
NOx Tso℃ ≤380 ≤420
CO
项目
新鲜性能水热老化后性能
≤380 ≤420
≤200 ≤240
4.3密封性要求
催化转化器安装时应确保接口处密封，按5.2的规定进行密封性试验时，压力下降值不应大于 10 kPa. 4.4背压要求
催化转化器按5.3的规定进行背压试验，背压下降值不应大于15kPa。 4.5机械性能要求 4.5.1催化转化器按5.4的规定分别进行轴向推力试验、水急冷试验和纵置热振动试验，载体位移均不
应大于5mm，载体相对于原始位置的轴向位移累计不应大于6mm。 4.5.2催化转化器按5.4的规定进行水急冷试验和纵置热振动试验后，再按5.2的规定进行密封性试验
时，压力下降值不应大于10kPa。 4.6催化转化器性能要求 4.6.1排放试验要求
催化转化器按5.5.1的规定进行排放试验，测试结果应满足排放限值要求。 4.6.2耐久性试验要求
催化转化器按5.5.2的规定进行耐久性试验后，再按5.5.1的规定进行排放试验，测试结果应满足排放限值要求。 4.7耐腐蚀性要求
按本标准5.6要求的盐雾试验验证催化转化器的耐腐蚀性时，结果应满足GB/T10125—2012的要求。 4.8贵金属检测要求
催化转化器按5.7的规定进行贵金属检测试验，贵金属测试值与规定值相比，差值不大于10%。
5试验方法
5.1催化剂小样性能试验
按附录A的规定对催化剂小样进行新鲜性能和水热老化性能试验。 5.2密封性试验
在样品内施加200kPa压力的空气，测定30s内的压力下降值。
3
