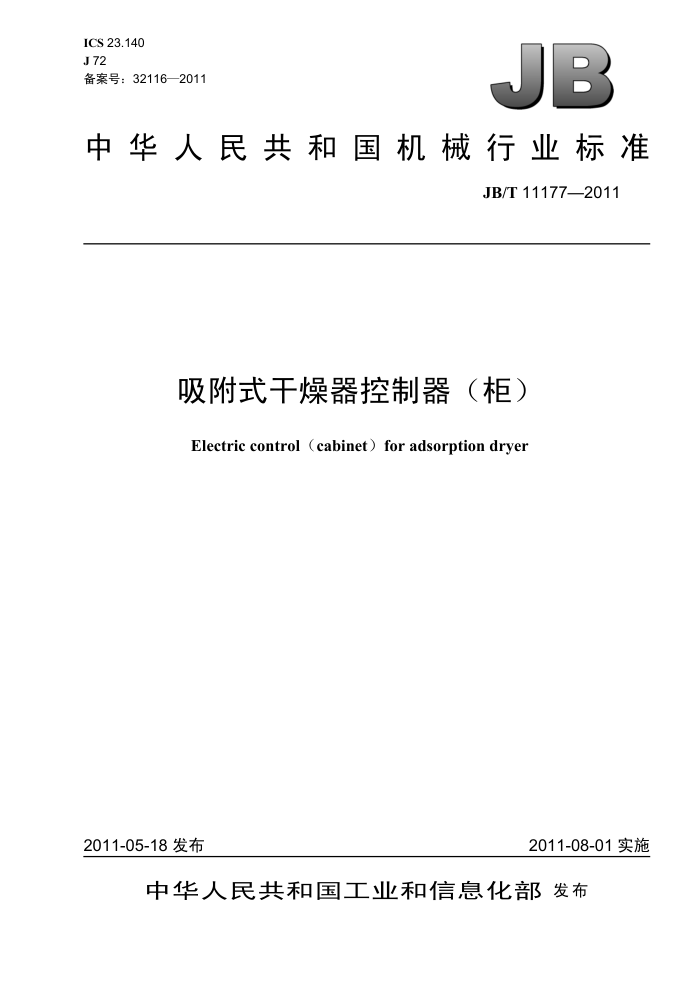

ICS 23.140 J 72 备案号：32116—2011
JB
中华人民共和国机械行业标准
JB/T 11177—2011
吸附式干燥器控制器（柜）
Electriccontrol (cabinet)for adsorption dryer
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11177—2011
目 次
前言范围..
11
1
规范性引用文件，术语和定义. 4 使用条件..... 4.1 正常使用条件..... 4.2 特殊使用条件.. 5 要求， 5.1 般要求. 5.2 性能要求 5.3 功能要求， 5.4 设计和制造要求 5.5 安装要求... 5.6 其他要求. 6 试验方法 6.1 目测检查... 6.2 通电检查 6.3 功能检查.. 6.4 性能测试. 6.5 控制器模拟量测量偏差 6.6 抗电磁干扰度试验（型式试验）
2 3
检验规则... 7.1 检验分类.. 7.2 型式检验. 7.3 出厂检验. 8 标志、包装、运输和贮存
7 JB/T11177—2011
前言
本标准按照GB/T1.1一2009给出的规则起草，请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准负责起草单位：合肥通用机械研究院、西安厚德科技发展有限公司。 本标准参加起草单位：西安联合超滤净化设备有限公司、杭州日盛净化设备有限公司、广州市汉粤
净化科技有限公司、杭州科林爱尔气源设备有限公司、上海阿普达实业有限公司。
本标准负责起草人：张晞、滕川、陈放。 本标准参加起草人：李大明、章建、王合洲、蔡纵、张剑敏本标准为首次发布。
II JB/T11177—2011
吸附式干燥器控制器（柜）
1范围
本标准规定了一般用吸附式干燥器控制器（柜）（以下简称“控制器”）的术语和定义、使用条件、 要求、试验方法、验收规则及标志、包装、运输和贮存等。
本标准适用于JB/T10532一2005规定的干燥器使用的控制器。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4026一2010人机界面标志标识的基本和安全规则设备端子和导体终端的标识 GB/T4728.1—2005 电气简图用图形符号第1部分：一般要求 GB/T4728.7—2008E 电气简图用图形符号第7部分：开关、控制和保护器件 GB/T4728.8一2008电气简图用图形符号第8部分：测量仪表、灯和信号器件 GB/T 10893 压缩空气干燥器规范与试验 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 JB/T7664压缩空气净化术语 JB/T105322005 一般用吸附式压缩空气干燥器
3术语和定义
GB/T10893和JB/T7664界定的以及下列术语和定义适用于本文件。
3.1
吸附时间： adsorption time 干燥塔的工作时间。
3.2
再生时间 regenerationtime 干燥塔的再生时间。
3.3
均压时间 pressure equalization time 两塔联通后，压力趋于平衡直至均等所需的时间。
3.4
卸压时间waitingtimeforuninstall 干燥塔从工作压力降至再生压力所需的时间。
3.5
加热器分组 heatergrouping 由于加热功率较大，一次投切时产生较大的电流变化率，所以，需要将加热器分组进行投切控制
一般可分为多组。
1 JB/T11177—2011
3.6
加热时间heatingtime 在再生过程中，加热的总时间。
3.7
加热器出口温度heateroutlettemperature 再生气体从加热器排出的温度，即实际的控制温度。
3.8
位式控制bitmodecontrol 通过开关方式控制加热器的工作或停止，即加热器加热或自然降温。
3.9
时序控制sequentialcontrol 按一定的时间顺序进行阀门的流程切换控制。
3.10
露点（节能）控制dewpoint（energysaving）control 利用在线露点的测量值，通过某种控制算法对于燥器的工作周期（吸附时间与再生时间）进行控制
以减少再生气体的消耗，达到节能的目的。 3.11
阀位反馈 贵valvepositionfeedback 阀门开启或关闭位置的反馈信号。
3.12
抗电磁干扰度 immunitytointerference EMS（电磁敏感度）设备承受外界电磁干扰的能力。
4使用条件 4.1正常使用条件 4.1.1环境条件 4.1.1.1海拔≤2000m。 4.1.1.2环境温度：
a）单片机产品：-10℃~65℃； b）PLC（可编程序控制器）产品：0℃～55℃。
4.1.1.3相对湿度≤95%，无冷凝。 4.1.2周围环境
周围空气中无明显的灰尘、酸、腐蚀性气体或物质。 4.1.3电网的要求
供电电压应为单相或三相交流电，其额定电压为：单相220V、三相380V；额定频率为：50Hz。 具体要求如下：
a）电压波形为正弦波，波形畸变率≤5%； b）电网电压的波动范围应不超过额定值的土10%； c）电网电压频率的波动范围应不超过额定值的土1%。
4.2特殊使用条件
当使用条件超出4.1规定的范围时，用户应在订货时提出，与制造厂协商解决 5要求 5.1一般要求 5.1.1控制器应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 2 JB/T11177—2011
5.1.2控制器应根据无热、微热、外热、内热、余热和组合式等不同类型吸附干燥器进行设计和制造。 5.1.3控制器的型号编制应能显示所配套的干燥器类型，可注明相应开关量输入点数（DI）、开关量输出点数（DO）、显示器类型（OLED、LCD或LED）、控制阀数量及阀状态、加热功率及分组、循环风机功率等信息。 5.2性能要求 5.2.1控制器的时间偏差为：
a）无热干燥器：工作周期的土3%； b）其他干燥器（工作周期超过8h以上）：工作周期的土1%
5.2.2控制器模拟量通道转换测量允许偏差为：土0.8%。 5.2.3对于有热再生干燥器的控制器，应控制干燥器出口的温度，温度设定后，其控制范围为：
a）位式控制：±15℃； b）PID（比例、积分、微分控制）：土5℃。
5.2.4控制器应能抗电磁干扰，并符合下列各条的规定， 5.2.4.1对静电放电的抗干扰度
控制器应能抗击静电放电的干扰，并应达到GB/T17626.2一2006中等级2的要求。按6.6.1试验后控制器的各程序应工作正常，控制应准确，储存的数据不应丢失。 5.2.4.2对快速瞬变电脉冲群的抗干扰度
控制器应能抗击电源输入端叠加快速瞬变电脉冲群的干扰，并应达到GB/T17626.4一2008中等级3 的要求。按6.6.2试验后，控制器的各种功能应能自动恢复正常，控制器的各程序控制应工作正常，模拟量应准确，误差应符合5.2.2的要求，储存的数据不应丢失。 5.2.4.3对浪涌脉冲的抗干扰度
控制器应能抗击电源端叠加浪涌脉冲的干扰，并应达到GB/T17626.5一2008中等级3的要求。按 6.6.3试验后，控制器各程序控制应能自动恢复正常，控制输出应准确，储存的数据不应丢失。 5.3功能要求 5.3.1所有控制器可预留干燥器入口温度检测接口，根据GB/T10893的要求设置入口温度上限，对吸附干燥器进行保护。 5.3.2控制器应具有状态或流程显示功能。 5.3.3控制器应能设置吸附、再生、均压、卸压时间，并根据设定的时序，能进行时序控制，动作应准确。 5.3.4对于有热再生干燥器，控制器应能对加热温度控制，并按设置好的控制温度，自动进行温度调节。 5.3.5对于有热再生干燥器，控制器应有加热器超温保护，并且加热器出口气体温度报警值、加热器停止加热温度值以及干燥器入口温度报警值应能设置。 5.3.6对于有露点控制要求的控制器，应配置在线露点变送器，并设置时序和露点控制两种工作方式便于用户使用。 5.3.7对于外热型干燥器的循环风机应设置可靠的过载、断相、短路保护；有条件的可配置电流反馈功能；对于功率大于22kW的风机应采用降压启动。供需双方特殊约定除外。 5.3.8对于100m/min以上的干燥器宜设有阀位反馈信号，或其他压力、温度、流量传感变送元件，以判断动作是否完成、正确。 5.3.9对于100m/min以上的干燥器宜具有故障报警及记录，以方便追溯。 5.4设计和制造要求 5.4.1所有电器设计应符合相关标准的规定 5.4.2控制系统设计时，应考虑控制器的电磁兼容性。 5.4.3对于发热元件（例如管形电阻等）的安装应考虑便于发热元件散热，安装距离应符合相关规定。
3 JB/T11177—2011
5.4.4所有电器元件及附件，均应固定在支架或底板上，不得悬吊在电器或连线上。 5.4.5控制器柜体应符合下列各条的要求。 5.4.5.1柜体的防护等级不低于IP33。 5.4.5.2面板、柜体表面应平整、无凸凹不平现象。涂装颜色应均匀一致，涂层光滑美观，不应有起泡、裂纹、流痕等现象。 5.4.5.3对重量超过45kg的控制柜应有吊运装置。吊运装置所承受的重量至少应是设备重量的2.5倍。 5.4.5.4加热功率超过30kW的控制柜应设通风装置，并保证通风良好。 5.4.5.5落地式控制柜应有柜内照明装置和检修插座。 5.4.5.6柜体内应设有接地汇流排，并予以标记。 5.4.5.7柜体应有良好的绝缘性能，其绝缘电阻应不小于10MQ2。 5.4.5.8柜体的绝缘电阻，用1000V兆欧表（绝缘电阻表），在周围介质温度20℃土5℃和相对湿度为50%～70%时测量，测试电压按表1的规定。
表1
对其他电路或接地额定电压为U。的电路
测试电压
<50V <150V <250V
500 V DC 2 500 V DC 4000 V DC
5.4.5.9柜内接地装置和其他任何需要接地的金属部件之间的接地支流电阻应不大于0.12，接地装置应具耐久性且易识别。应采用标记PE或用于电器设备的图形符号，或符合国际标准的黄绿色来标识。 5.4.5.10柜内应设有端子接线图，图样应采用丝网印刷或做塑封处理。 5.5安装要求 5.5.1元器件的安装
元器件的安装应牢固、整齐、美观、检修方便。元器件标号的标注应醒目，并尽量靠近元器件，标号应完整、清晰、牢固。 5.5.2结构件的安装
柜体内的底板、导轨、行线槽、风机、过滤网、吊钩等应安装牢固。 5.5.3导线的选择与布置
导线的选择与布置应符合： a）电气原理图或接线图上电接点的线号应在连接导线的端部标出。线号应清晰、牢固、不脱色。
接线端子所用的标志符号应符合GB/T4026一2010规定。 b）控制器所用绝缘导线截面积应按规定载流量选择，但考虑到机械强度的需要，应该选用截面积
不小于0.5mm的多芯铜绝缘线。 c）导线中间不得有接头，控制线路接线应加装冷轧端头。 d）柜内强电、弱电应分开布线。
5.6其他要求 5.6.1控制器随机文件至少应包括合格证、使用说明书、装箱单、接线图、电气原理图等技术文件。 5.6.2在用户遵守产品说明书规定的使用条件下，制造厂对控制器保用一年，但从发货之日起计，不超过18个月。在保用期内，产品确因制造方原因不能正常工作时，制造厂应免费修理或更换
6试验方法 6.1目测检查
目测检查项目为：
4 JB/T11177—2011
a）电器元器件、结构件安装是否牢固，接线是否正确； b）控制器所用图形符号是否符合GB/T4728.1—2005、GB/T4728.7—2008、GB/T4728.8—2008的要求； c）控制器的制造质量和装配质量是否符合相关规定； d）控制器内部安全防护措施和防触电警示标识是否齐备： e）控制器的成套性及随产品出厂的技术文件是否完整齐全。
6.2通电检查
通电检查项目为： a）接线是否正确； b）检查继电器、接触器、加热器及电磁阀等部件的显示是否正常，动作是否正确、灵敏； c）模拟量输入及显示是否正确
6.3功能检查
功能检查项目为： a）设置参数： b）按启动按钮，使控制器模拟运行。检查控制器功能是否达到设计和使用要求。
6.4性能测试 6.4.1时间偏差测量：
工作周期时间偏差测量应在模拟使用条件下，用计时仪器在控制器通电后测量，工作4个周期，有热干燥器可设定为短周期，但至少大于1h，工作周期时间的实际值与校验仪表值之间的偏差折合为实际值后应符合5.2.1的规定。 6.4.2保护功能检查，通过模拟方法对以下项目进行检测：
a）对于有热再生干燥器，各种温度超过报警值和停机值时，控制器动作是否正确、可靠； b）对于外热型干燥器，当循环风机过载、断相及短路时，控制器动作是否正确、可靠。
6.5控制器模拟量测量偏差 6.5.1使用温度电阻的测量
一般使用热电阻的温度测量，应采用电阻箱结合分度表对全量程进行模拟，其测量精度应符合5.2.2 的要求。 6.5.2使用热电偶的温度测量
一般使用热电偶的温度测量，应采用毫伏计结合分度表对全量程进行模拟，其精度应符合5.2.2的要求。 6.5.34mA~20mA的测量
一般情况下，压力、露点均为4mA～20mA信号，应采用可调式精密恒流源对全量程进行模拟，其精度应符合5.2.2的要求。 6.6抗电磁干扰度试验（型式试验） 6.6.1静电放电的抗于扰度试验
按GB/T17626.2一2006中，等级2的要求进行试验。 6.6.2快速瞬变电脉冲群的抗干扰度试验
按GB/T17626.4一2008中，等级3的要求进行试验
6.6.3浪涌脉冲的抗干扰度试验
按GB/T17626.5一2008中，等级3的要求进行试验。 7检验规则 7.1检验分类
干燥器检验分为：
