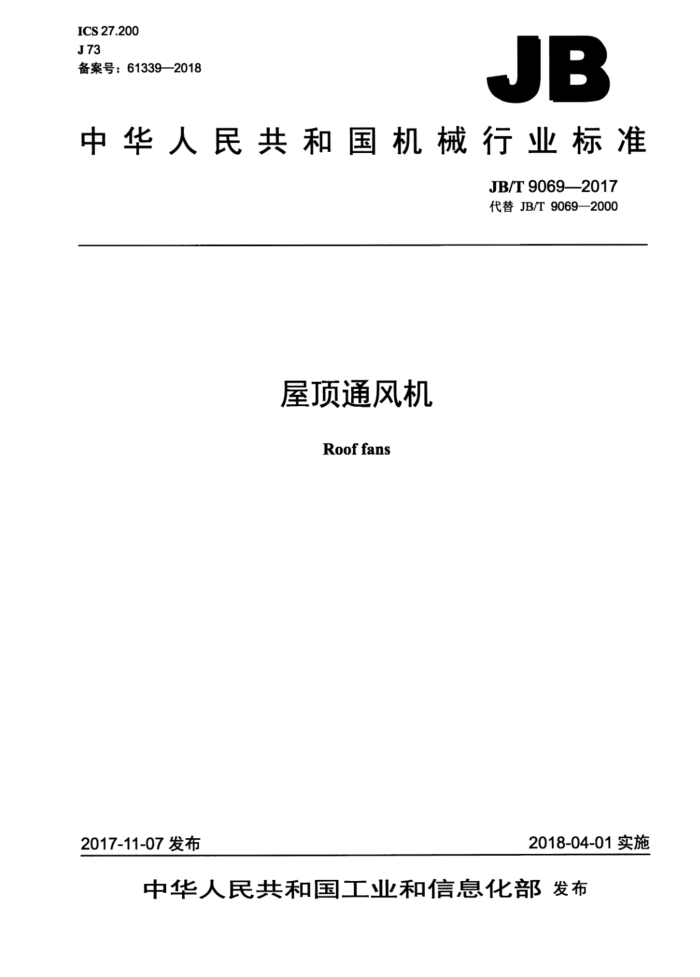

ICS 27.200 J73 备案号：61339—2018
JB
中华人民共和国机械行业标准
JB/T9069—2017 代替JB/T9069—2000
屋顶通风机
Roof fans
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T9069—2017
目 次
前言 1范围 2 规范性引用文件 3 术语和定义 4 型式与基本参数 5技术要求. 5.1 一般要求 5.2 通风机运行环境条件 5.3 外观 5.4 运转. 5.5 空气动力性能. 5.6 能效. 5.7 噪声。 5.8 动平衡品质等级 5.9 叶轮超速 5.10 安全要求 6 试验方法 6.1 外观 6.2 运转试验 6.3 空气动力性能. 6.4 能效... 6.5 噪声 6.6动平衡. 6.7 叶轮超速试验 6.8 安全要求检验规则
ITI
EE元EE
7
...
7.1 检验类别. 7.2 出厂检验.. 7.3 抽查检验、 7.4 型式检验 8标志、包装和贮存. 8.1 标志 8.2 包装 8.3 贮存.. 附录A（规范性附录） 噪声测量方法的补充. 附录B（资料性附录） 通风机的型号编制方法 B.1型号的组成. B.2 型号示例
EEEE
aaaaasa
8
- JB/T9069—2017
图A.1 通风机噪声的测量
通风机噪声的比A声级LsA限值
表1
S
表2 2检验项目
.
中中心中心中中co中e心心中心8中中心学e中*ee55e556心
0...
..
..
II JB/T9069—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9069—2000《屋顶通风机》，与JB/T9069—2000相比主要技术变化如下：
调整了标准的适用范围；增加了屋顶通风机和设计工况点的定义（见第3章）；调整了型式与基本参数的相关内容（见第4章），将型号编制方法作为资料性附录（见附录B）：调整并增加了技术要求中一般要求的相关内容（见5.1）；调整了通风机运行环境条件的相关内容（见5.2）；调整了技术要求中通风机外观、运转、空气动力性能、动平衡品质等级、安全要求等相关内容（见5.3~5.5、5.8、5.10)；增加了技术要求中通风机能效、噪声、叶轮超速等相关内容（见5.65.75.9）；一调整了试验方法的相关内容（见第6章）；调整了检验规则的部分内容（见第7章）；删除了原标准中有关保证期的相关要求。
本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：合肥通用机电产品检测院有限公司、浙江亿利达风机股份有限公司、合肥通
用机械研究院。
本标准参加起草单位：浙江惠创风机有限公司。 本标准主要起草人：王顶东、章启忠、田奇勇、许惠中、曹晨。 本标准所代替标准的历次版本发布情况为：
JB/T9069—2000。
IⅡI JB/T9069—2017
4型式与基本参数
通风机的基本型式及基本尺寸参数应符合GB/T3235的规定。通风机的型号编制方法可参考附录B。
5技术要求
5.1一般要求 5.1.1通风机按经规定程序批准的图样和技术文件制造并应符合本标准的要求，有特殊要求时可按供需效方的协议制造。 5.1.2通风机选用的材料应符合所输送的介质及规定运行工况的要求。 5.1.3通风机机壳和叶轮应具有足够的刚度，在正常搬运及运转中不应产生变形。 5.1.4通风机所配用的电动机能效应符合GB18613及GB25958的规定。 5.1.5通风机的外购外协件应有合格证明，并经质量检验部门复检合格后方可使用。 5.2通风机运行环境条件
通风机的运行环境温度范围为：-20~60℃。 5.3外观 5.3.1通风机外观应符合JB/T9062一2013中5.6的规定。 5.3.2对于电动机配有引出线的通风机，电动机引出线应完整无损，标志应符合GB1971的规定。 5.4运转
对每个系列中叶轮直径不大于1250mm的通风机组装完成后，应通电进行机械运转试验，运转时整机不应有异响声；对每个系列中叶轮直径大于1250mm的通风机组装完成后，应进行手动（或电动）盘车或按供需双方协议进行机械运转试验，运转时整机不应有异响声。
通风机在通电进行机械运转试验中应满足：
-刚性支承时轴承部位测得的振动速度有效值应不大于4.0mm/s，挠性支承时轴承部位测得的振动速度有效值不得超过5.6mm/s
一轴承部位表面测得的轴承温度稳定后不得高于环境温度40K。 5.5空气动力性能
对每个系列中叶轮直径不大于1250mm的通风机均应进行空气动力性能试验，并绘制恒速时的通风机特性曲线；对每个系列中叶轮直径大于1250mm的通风机，其设计模型通风机的叶轮直径应不小于710mm，设计模型通风机应进行空气动力性能试验，并绘制恒速时的设计模型通风机特性曲线和相似换算后的通风机特性曲线。
在工作区域内，通风机的实测空气动力性能应满足以下规定：
一通风机采用非电动机直联型式时，在额定转速下，其在标牌压力值或标牌静压值下的实测容积流量不应小于标牌容积流量值的95%：或在标牌容积流量值下实测的通风机压力或通风机静压不应小于标牌压力值或标牌静压值的95%。 通风机采用电动机直联型式时，在其额定工作电压及额定工作频率条件下实际运转，其在标牌压力值或标牌静压值下的实测容积流量不应小于标牌容积流量值的95%；或在标牌容积流量值下实测的通风机压力或通风机静压不应小于标牌压力值或标牌静压值的95%。
2 JB/T9069-2017
对叶轮直径大于1250mm的通风机组装完成后，通风机试验运转情况应符合本标准中5.4的要求；工作现场实际运转时轴承部位振动速度测量按JB/T8689的规定进行，轴承部位测量的振动速度及温升应符合本标准中5.4的要求或供需双方协议的要求。 6.3空气动力性能
按GB/T1236一2000中B.1或B.2规定的方法进行通风机的空气动力性能试验。 通风机容积流量、压力（或静压）的测量与计算、换算按GB/T1236一2000的规定进行，试验结果
应符合本标准中5.5的要求。 6.4能效
通风机额定输入电流（或功率）及效率的测量与计算、换算按GB/T1236一2000的规定进行，试验结果应符合本标准中5.6的要求。 6.5噪声
通风机的噪声试验除应按GB/T2888的规定外，还应符合本标准中附录A的规定，噪声值应符合本标准中5.7的要求。 6.6动平衡
通风机的叶轮动平衡试验按JB/T9101及JB/T9070的规定进行，叶轮的动平衡品质等级应符合本标准中5.8的要求。 6.7叶轮超速试验
通风机的叶轮超速试验按JB/T6445的规定进行，试验结果应符合本标准中5.9的要求。 6.8安全要求
通风机的机械和电气安全试验按GB10080的规定进行，试验结果应符合本标准中5.10的要求。
7检验规则
7.1检验类别
通风机的检验分为出厂检验、抽查检验和型式检验三类。 7.2出厂检验 7.2.1 每台通风机应经制造厂质量检验部门检验合格并附有产品合格证后方可出厂。 7.2.2 检验项目、技术要求和试验方法按表2的规定。
表2 检验项目
序号 1 2 运转试验
抽查检验
型式检验
技术要求 5.3 5.4 5.5
试验方法 6.1 6.2 6.3
检验项目外观
出厂检验
v
振动温升
V
V
空气动力性能
3
4
