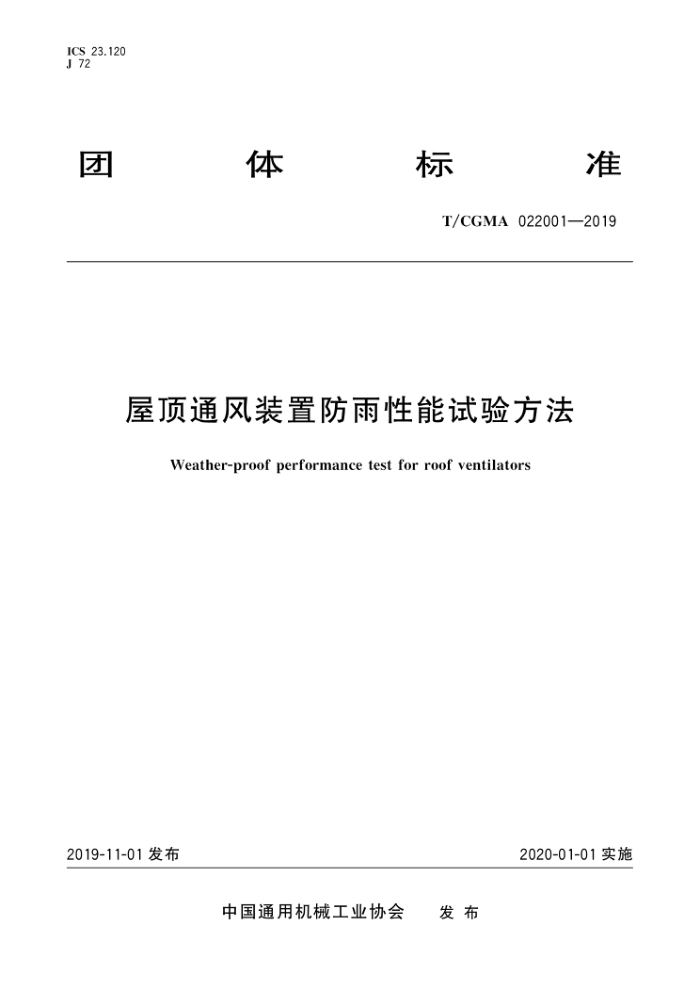

ICS 23.120 J 72
体
准
标
团
T/CGMA 022001—2019
屋顶通风装置防雨性能试验方法
Weather-proof performance test for roof ventilators
2019-11-01 发布
2020-01-01实施
发布
中国通用机械工业协会 T/CGMA 022001—2019
前言
本标准按照GB/T 1.1一2009 给出的规则起草本标准由中国通用机械工业协会提出。 本标准由中国通用机械工业协会、中国通用机械工业协会风机分会归口。 本标准起草单位：浙江金盾风机装备有限公司、苏州顶裕节能设备有限公司、山东宏烨环境科技有
限公司、浙江上风高科专风实业有限公司、北京新安特风机有限公司、浙江惠创风机有限公司、英飞同仁风机股份有限公司、德州常兴集团有限公司、绍兴市豪波机械设备制造有限公司、中国通用机械工业协会风机分会。
本标准主要起草人：车小莲、王斌、董晓宇、张磊、刘铁红、夏淇淇、刘勇、张华、汪海民、戴美军、江铠兆邱娟、罗建平、郑华。
1 T/CGMA 022001—2019
屋顶通风装置防雨性能试验方法
1范围
本标准规定了屋顶通风装置防雨性能试验的模拟装置与试验布置、仪器仪表、试验方法、试验结果评定、试验报告等规则。
本标准适用于标准化实验室条件下对垂直安装在屋顶用于送、排风的各类通风装置本体结构防雨性能的测定,这些屋顶通风装置（以下简称屋顶风机)既包括GB/T 19075 中定义的有驱动装置的屋顶通风机，也包括无动力屋顶风机、屋面通风器等屋顶自然通风装置。
本标准不适用于风机安装底座及其安装方式的防雨性能。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1236工业通风机　用标准化风道性能试验 GB/T 19843　工业通风机射流风机的性能试验 GB/T 19075　工业通风机　词汇及种类定义
3典型屋顶风机分类
3.1下送/排风屋顶风机
动力驱动屋顶风机,排气方向为朝向屋面的方向［见图1a)］,送风来流方向为屋面［见图1b)。
a）下排风屋顶风机
b）下送风屋顶风机
图1下送/排风屋顶风机
3.2　上送/排风屋顶风机
动力驱动屋顶风机,排气方向为远离屋面的方向［见图2a)］,送风来流方向为屋顶面向的上方［见图 2 b)］。
1 T/CGMA 0220012019
2
a）上排风屋顶风机
b）上送风屋顶风机
图2上送/排风屋顶风机
3.3水平送/排风屋顶风机
动力驱动屋顶风机,送、排风方向为水平方向［见图3a）、见图3b)］。
5.C
a）水平排风屋顶风机
b）水平送风屋顶风机
图3水平送/排风屋顶风机
3.4无动力屋顶风机
一种不带动力驱动装置的叶片式自然通风屋顶风机，由温度差、密度差或外界自然风驱动风机旋转的屋顶风机，见图 4。
图4无动力屋顶风机
3.5屋面通风器
利用“烟窗效应”实现空气运动的一种自然通风设备，见图5。
2 T/CGMA 022001—2019
图 5 屋面通风器
模拟装置与试验布置
4.
4.1 风力模拟装置
风雨试验中用以模拟自然风力的装置应符合以下要求 a） 采用轴流风机产生气流模拟自然环境中的风力，模拟装置的风机采用变频调速方法用以调节
试验所需风量，风量的测定可按照GB/T 1236 中规定的进气风室或弧形/锥形进口进行，也可以按照 GB/T 19843 中给定的弧形/锥形简易进口管道的方法; 在模拟装置出口配设短管道，管道内设置蜂窝状流动整流器。
b）
模拟装置简图以及整流器见图6、图7。
风机、
蜂窝状整流器
7
说明： D
风力模拟装置出口管道直径或当量直径
图 6 风力模拟装置简图
3 T/CGMA 022001—2019
说明： W=0.075 D,W为中心线间距; L=0.45 D; e≤0.005 D; D- 风力模拟装置出口管道直径或当量直径
一
图7蜂窝状流动整流器
4.2 淋雨模拟装置
用以模拟淋雨状态的试验装置可按照以下方法布置： a） 淋雨模拟装置采用的喷头应为实心锥形喷淋装置,宜采用环形管道布水实现均匀淋水; b） 可采用三溅式喷头模拟实际淋雨,使水滴直径处于0.5 mm～4.5mm 范围内,喷头阵列布置采
用交错式，间距为喷淋作用的半径;
c）^ 管路中设置流量计、压力表、调节阀门,用以进行水量测量和调节; d）淋雨模拟装置应具备模拟降雨量不小于 300 mm/h 的能力。
4.3　淋雨试验布置
淋雨试验用于屋顶风机结构的防雨密封性能，如分体式风帽的结合部、内外贯通部位的密封等试验时,淋雨模拟装置位于被测风机的上方，如果被测风机大于淋雨模拟装置作用范围，可以分段
试验,分段时,相邻各段应至少重叠 100 mm,确保整个淋雨面都经过淋雨试验。
淋雨试验示意图见图8。
4
