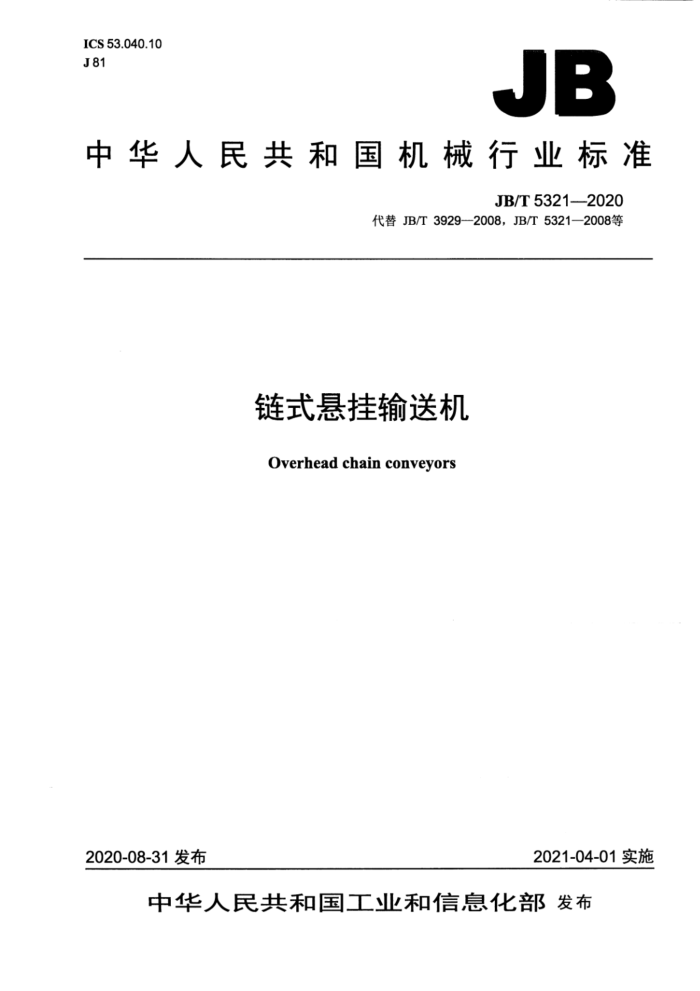

ICS53.040.10 J81
JB
中华人民共和国机械行业标准
JB/T5321——2020
代替JB/T3929—2008，JB/T5321—2008等
链式悬挂输送机 Overhead chain conveyors
2021-04-01实施
2020-08-31发布
中华人民共和国工业和信息化部发布 JB/T5321—2020
目 次
前言， 1范围 2规范性引用文件 3术语和定义 4型式. 5技术要求. 5.1 使用温度 5.2 一般要求. 5.3 整机性能... 5.4 主要零部件 5.5 表面涂装. 6安全要求 7试验方法 7.1 目测检查 7.2 整机性能检查. 7.3 轨道的直线度检查 7.4 轨道扭曲度检查... 7.5 弯曲轨道中心角、曲率半径检查 7.6 轨道型钢翼缘斜度检查. 7.7 承载轨踏面高度差检查 7.8 牵引轨与承载轨的轨间距、对称度检查 7.9 轨道端面垂直度检查. 7.10 轨道接头处踏面高度差、横向错位、接轨间隙检查 7.11 驱动装置噪声测试 7.12 滚轮表面硬度检查， 7.13 非滚轮的零部件表面硬度检查， 7.14 承载小车尺寸检查... 7.15 车轮支撑点高度差检查 7.16 推杆纵向中心线到推杆端部高度尺寸检查， 7.17 拉紧装置灵活性检查 7.18 回转装置灵活性检查. 7.19 光轮端面轴向跳动量、直径检查. 7.20 链轮安装精度检查 7.21 滚子外圆与弯曲段工字轨中心线的距离检查， 7.22 捕捉器性能检查.. 7.23 停止器性能检查... 7.24 止退器性能检查. 7.25 气路（液路）单元性能检查
III
2
8 8 d 1 JB/T5321—2020
7.26升降段立柱垂直度检查 7.27升降段性能检查. 7.28升降段活动轨道升降时倾斜度检查 7.29漆膜附着力检查 8检验规则 8.1总则.. 8.2出厂检验.. 8.3型式检验 9标志、包装、运输和贮存.
10 0 10 ...10 10
11
图1 工字轨链式悬挂输送机轨道截面型式. 图2封闭轨链式悬挂输送机轨道截面型式图3 链式悬挂输送机简图. 图4回转装置图5 滚子组与轨道相对位置示意图，图6 轨道型钢翼缘斜度检查示意图图7 下坡捕捉器试验示意图
2
6
表1 检验项目
10
II JB/T5321—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3929-2008《通用悬挂输送机》、JB/T5321一2008《积放式悬挂输送机技术条
件》、JB/T5322-2008《封闭轨积放式悬挂输送机技术条件》和JB/T9013—1999《封闭轨悬挂输送机技术条件》，与JB/T3929—2008、JB/T5321—2008、JB/T5322—2008和JB/T9013—1999相比主要技术变化如下：
修订了标准前言（见前言）；修订了范围（见第1章）；修订了规范性引用文件（见第2章）；增加了术语和定义（见第3章)；增加了型式（见第4章）；修订了使用温度的技术要求（见5.1）；修订了一般要求的技术要求（见5.2)；修订了整机性能的技术要求（见5.3)；修订了轨道的技术要求（见5.4.1)；修订了驱动装置的技术要求（见5.4.2）；删除了减速器的技术要求及相关试验（见JB/T3929—2008中5.10、9.1.5，JB/T5321-2008 中3.8.5~3.8.9、4.9、4.10，JB/T9013—1999中3.5.5、4.3.3.4); 修订了承载小车的技术要求（见5.4.3)；修订了牵引构件的技术要求（见5.4.4）；修订了滑架的技术要求（见5.4.5）；修订了拉紧装置的技术要求（见5.4.6）：修订了回转装置的技术要求（见5.4.7）；修订了捕捉器、停止器、止退器的技术要求（见5.4.8）；修订了升降段的技术要求（见5.4.10）；修订了表面涂装的技术要求及相关试验（见5.5）；修订了安全要求（见第6章）；删除了使用期限、年开动率的技术要求及相关试验［见JB/T3929一2008中5.12.1、5.12.2、9.2.2c） JB/T9013—1999中3.8.2、3.8.3，JB/T5321—2008中3.12.7，JB/T5322—2008中3.12.1J; 删除了成套性（见JB/T3929—2008中第7章，JB/T9013—1999中3.11，JB/T5321-2008中 3.14，JB/T5322—2008中3.13) 修订了试验方法、检验规则（见第7章、第8章，JB/T3929一2008中第8章，JB/T9013一1999 中第4章，JB/T5321—2008中第4章、第5章，JB/T5322一2008中第4章）；修订了标志、包装、运输和贮存（见第9章，JB/T3929一2008中第10章，JB/T9013一1999 中第5章，JB/T5321—2008中第6章，JB/T5322—2008中第5章）；删除了制造保证（见JB/T3929—2008中第11章，JB/T9013—1999中第6章，JB/T5321—2008 中第7章，JB/T5322—2008中第6章）。
本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。
I JB/T5321—2020
本标准起草单位：天奇自动化工程股份有限公司、北京起重运输机械设计研究院有限公司。 本标准主要起草人：胡亚、程潞样、郭大宏、李锋宝。 本标准所代替标准的历次版本发布情况为：
JB/T3929—1985、JB/T3929—1999、JB/T3929—2008; JB/T5321.2—1991; JB/T5321—2008; JB/T5322.2—1991; JB/T5322—2008; ZBJ81004—1988; JB/T9013—1999。
IV JB/T5321—2020
链式悬挂输送机
1范围
本标准规定了链式悬挂输送机的术语和定义、型式、技术要求、安全要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于由轨道、牵引链（含承载件）组成封闭输送系统的链式悬挂输送机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 706 热轧型钢 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB/T1243 传动用短节距精密滚子链、套筒链、附件和链轮 GB/T1591 低合金高强度结构钢 GB/T6404.1 齿轮装置的验收规范第1部分：空气传播噪声的试验规范 GB/T6414铸件尺寸公差、几何公差与机械加工余量 GB/T8923.1—2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286一1998色漆和清漆漆膜的划格试验 GB11341悬挂输送机安全规程 GB/T11352 2一般工程用铸造碳钢件 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T14521一2015连续搬运机械术语 GB/T23580 连续搬运设备安全规范 专用规则 JB/T7011—2008悬挂输送机术语 JB/T8546 双铰接输送链 JB/T9016 悬挂输送机链和链轮
3术语和定义
GB/T14521一2015、JB/T7011一2008界定的以及下列术语和定义适用于本文件。
3.1
链式悬挂输送机 Loverheadchainconveyor 通过牵引链带动承载悬挂吊具在空间轨道上运行，完成空间输送功能的连续输送机。
1 JB/T5321—2020
3.2
工字轨链式悬挂输送机overheadchainconveyorwithI-bartrack 牵引轨为工字钢的链式悬挂输送机。
3.3
封闭轨链式悬挂输送机overheadchainconveyorwithⅡ-bartrack 牵引轨为开口方管异型钢的链式悬挂输送机。
3.4
牵引轨powertrack 牵引构件在其上运行的轨道。
3.5
承载轨freighttrack 承载小车运行的轨道。
3.6
双轨型式power&freighttrack 由牵引轨和承载轨组合而成的轨道型式。
3.7
分流装置branchingandconvergencedevice 将承载小车从分流处导入或导出行驶路线的装置。
4型式
4.1链式悬挂输送机按牵引轨的截面型式可分为工字轨链式悬挂输送机和封闭轨链式悬挂输送机。工字轨链式悬挂输送机的牵引轨为工字钢，封闭轨链式悬挂输送机的牵引轨为开口方管异型钢。 4.2工字轨链式悬挂输送机的牵引链通常采用可拆链，截面型式分为单轨和双轨两种型式，如图1 所示。
牵引轨
承载轨
b)双轨型式
a)单轨型式
图1工字轨链式悬挂输送机轨道截面型式
4.3封闭轨链式悬挂输送机的牵引链通常采用双铰接链，截面型式分为单轨和双轨两种型式，如图2 所示。
2 JB/T5321—2020
牵引轿
承载轨
b)双轨型式
a)单轨型式
图2封闭轨链式悬挂输送机轨道截面型式
4.4链式悬挂输送机的系统构成一般包括：轨道、驱动装置、牵引构件、拉紧装置、回转装置、捕捉器。链式悬挂输送机简图如图3所示。
轨道
驱动装置
牵引构件
拉紧装置
捕提器
回转装置
图3链式悬挂输送机简图
5技术要求
5.1使用温度
链式悬挂输送机工作环境温度为-20℃45℃，当超过此温度范围时，由用户和制造厂协商解决。 5.2一般要求 5.2.1直轨道应采用力学性能不低于GB/T700中Q235钢性能的钢材；弯曲轨道应采用力学性能不低于GB/T1591中Q355钢性能的钢材；轨道采用的热轧工字钢应满足GB/T706的规定。 5.2.2驱动装置驱动链应符合GB/T1243的要求，驱动爪的力学性能不应低于GB/T699中45钢性能，驱动爪硬度不应低于40HRC。 5.2.3双铰接链的轮子采用硬踏面时，对于曲率半径小于800mm的封闭轨弯曲轨道，其内表面应进行淬火处理，硬度应在33HRC以上。 5.2.4牵引可拆链应符合JB/T9016的要求；双铰接链应符合JB/T8546的要求。
3
