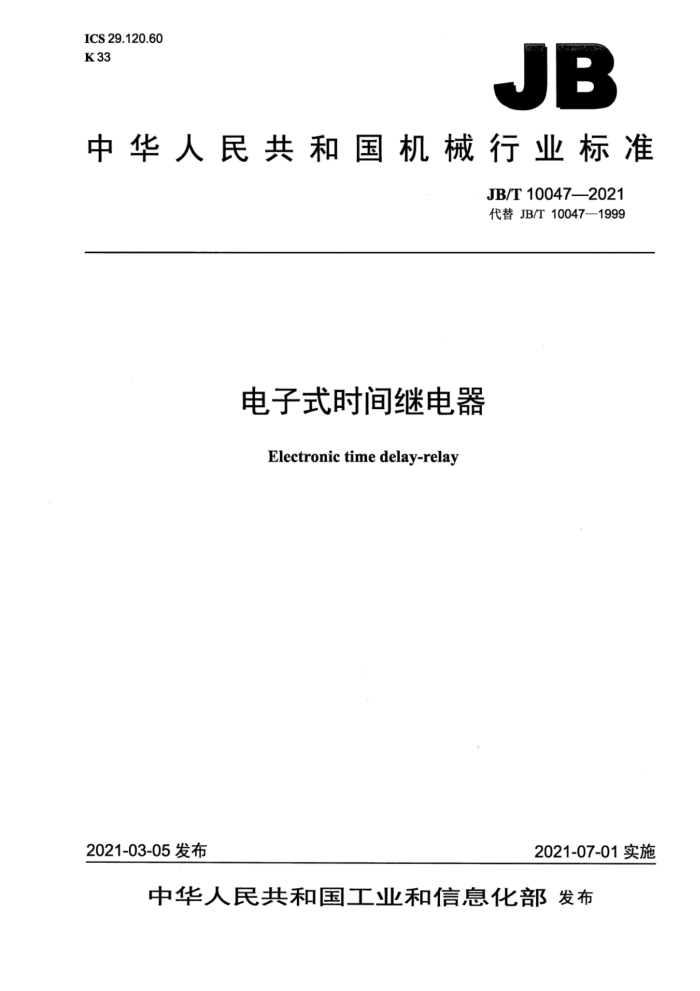

中华人民共和国机械行业标准
JB/T10047—2021 代替JB/T10047—1999
电子式时间继电器
Electronic time delay-relay
2021-07-01实施
2021-03-05发布 中华人民共和国
机械行业标准电子式时间继电器 JB/T10047-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm2印张-61千字 2021年7月第1版第1次印刷
定价：30.00元
*
书号：15111·16122 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 . 范围. 2规范性引用文件 3术语和定义、符号
I
3.1术语和定义. 3.2符号 4分类 4.1 按延时型式 4.2° 按额定工作电压. 4.3 按延时整定方式 4.4 按延时整定机构位置... 4.5 按整定时间范围的分断情况， 4.6 按延时电路的输出方式. 4.7 按执行继电器位置 4.8 按安装类别.. 4.9 按继电器主体相对于其安装面的位置 4.10按接线端相对于安装面（面板或底板）的位置. 4.11 按接线端与继电器主体的连接方式 4.12 按引出端的结构型式. 4.13 按延时状态的指示和显示功能. 5特性 5.1 额定工作电压U。 5.2 额定绝缘电压Ui 5.3 额定冲击耐受电压Uimp 5.4 额定功耗 5.5 额定工作制。 5.6 输出电路 5.7 整定时间范围. 5.8 外形尺寸和安装连接尺寸 6产品的有关资料， 6.1 资料的内容 6.2 标志 6.3 端子的识别和标志 6.4 安装、操作和维修说明 6.5 包装. 7正常使用、 安装和运输条件
10 10 10 10 10 10 10 11 11
11 11
12 12 12 12
1
13 14 14 14 14 14
14 15 7.3安装条件. 8结构和性能要求， 8.1结构要求... 8.2性能要求. 9试验 9.1试验的分类 9.2验证结构要求. 9.3 验证性能要求.
*.16
16 ..16 ..17 ..19 .19 ....21
22
图1 动作延时.. 图2 释放延时. 图3有控制信号的释放延时图4有控制信号的动作和释放延时图5间隔定时图6有控制信号的间隔定时图7控制信号接通时重启动的间隔定时，图8控制信号关断时重启动的间隔定时图9闪光延时..．图10累加时间延时.. 图11星-三角启动延时图12脉冲延时. 图13 有控制信号的脉冲延时，图14 保持式延时.
-
6
表1 模拟整定式继电器最大整定时间， 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10047一1999《电子式时间继电器》，与JB/T10047一1999相比主要技术变化
如下：
范围增加了“特性，产品的有关资料，正常的使用、安装和运输条件”的内容（见第1章）；一在术语和定义中，增加了模拟整定、有控制信号的动作和释放延时（附波形图）、控制信号接通时重启动的间隔定时（附波形图）、控制信号关断时重启动的间隔定时（附波形图）、对称闪光延时、非对称闪光延时、脉冲延时、有控制信号的脉冲延时、保持式延时的术语和定义，删除了原标准阻容延时、分频延时、旋钮设定、复位时间、执行继电器、持续性、触动性、（延时）整定值、输出电压、无输出电压、稳定电压、卡轨安装的术语和定义（见第3章）；增加了“数字整定式继电器的延时倍率指数”的符号g（见3.2)；将“最大整定时间”内容（见1999年版的4.7）改到了5.7.1；取消了第5章“要求”，将内容分别归入第7章“正常使用、安装和运输条件”和第8章“结构和性能要求”（见第7章和第8章）；在按延时型式分类中增加了4.1c）、d)、e)、f)、g)、h)、k)、1)、o)、p）、q）等内容（见4.1）; 在按额定工作电压分类中增加了a）、b）内容（见4.2)：增加了模拟整定［见4.3b】】 增加了第5章“特性”（见第5章）；增加了半导体开关元件（固体）输出电路性能要求，如电压降、最小工作电流、截止状态电流等（见5.6.2)； -增加了第6章“产品的有关资料”（见第6章）；取消了“定期试验（见1999年版的7.1.2》； -取消了“材料的弹性部件的耐老化性能、抗锈性能和无化学污染性能试验”（见1999年版的 6.1.1); 取消了8.2“使用说明书”的要求（见1999年版的8.2）；删除了原标准验证性能要求中的机械耐久性试验和电气耐久性试验，将机械耐久性试验和电气耐久性试验列为特殊试验（见9.1.5和9.3.11）。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：无锡市明达电器有限公司、苏州电器科学研究院股份有限公司、罗克韦尔自动化
（中国）有限公司。
本标准主要起草人：王志俊、张燕霞、赵国才、张洁、陈义海。 本标准所代替标准的历次版本发布情况为：
JB/T10047—1999。 电子式时间继电器
1范围
本标准规定了电子式时间继电器的术语和定义、符号，分类，特性，产品的有关资料，正常使用、 安装和运输条件，结构和性能要求，试验。
本标准适用于额定交流电压为380V及以下、频率为50Hz（60Hz）和直流电压为220V及以下的电路中用于时间控制、指示等的电子式时间继电器（以下简称继电器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.52019环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10一2019环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2900.1—2008 电工术语基本术语 GB/T2900.18—2008电工术语低压电器 GB/T4208一2017外壳防护等级（IP代码） GB/T5169.10-2017E 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T5169.11一2017电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（GWEPT）
GB/T13384-2008机电产品包装通用技术条件 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 GB/T14048.5—2017 低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式
控制电路电器
3术语和定义、符号
GB/T2900.1—2008、GB/T2900.18—2008、GB/T14048.1—2012及GB/T14048.5—2017界定的以及下列术语和定义适用于本文件。 3.1术语和定义 3.1.1
电子式时间继电器electronictimedelay-relay 延时功能由电子电路来实现的时间继电器。 整定的量值是离散的数据。整定采用的操作件可以是指轮开关、波段开关和按键等，指示量是数据。 3.1.3
模拟整定 analog preset 设定的是连续量，指示量是刻度。
3.1.4
动作延时 energizing delay 通电延时 poweron-delay 从电源供电开始计时，经过整定时间其输出转换到动作状态的延时（见图1）。
电压VA
0
0
时间s
说明： 9 一电源：
整定时间；动合触点。
T
图1动作延时
3.1.5
释放延时trueoff-delay 断电延时 power off-delay 电源供电时，输出立即转换到动作状态；去除电源开始计时，经过整定时间输出转换到释放状态的
延时（见图2）。
电压V
e
时间s
说明： e电源： T 一整定时间；
动合触点。
图2释放延时
3.1.6
有控制信号的释放延时off-delaywithcontrolsignal 断开延时controloff-delay 电源供电后，施加控制信号时输出立即转换到动作状态，去除控制信号时开始，经过整定时间输出 电压V
0
时间 s
说明：电源；
-控制信号； T 整定时间；
动合触点。
图3有控制信号的释放延时
3.1.7
有控制信号的动作和释放延时 on-and off-delaywith control singal 电源供电后，从施加控制信号开始并经过整定时间输出转换到动作状态，而从去除控制信号时开
始，经过整定时间输出转换到释放状态的延时（见图4）。
电压V
0 I
0
时间 s
说明： —电源；
控制信号； T——整定时间;
I
动合触点。
图4有控制信号的动作和释放延时
3.1.8
间隔定时interval timing 电源供电时，输出立即转换到动作状态，并从此刻开始计时，在达到整定时间时，输出转换到释放
状态的延时（见图5）。
电压V
D
时间s
说明： e—电源； T整定时间：
