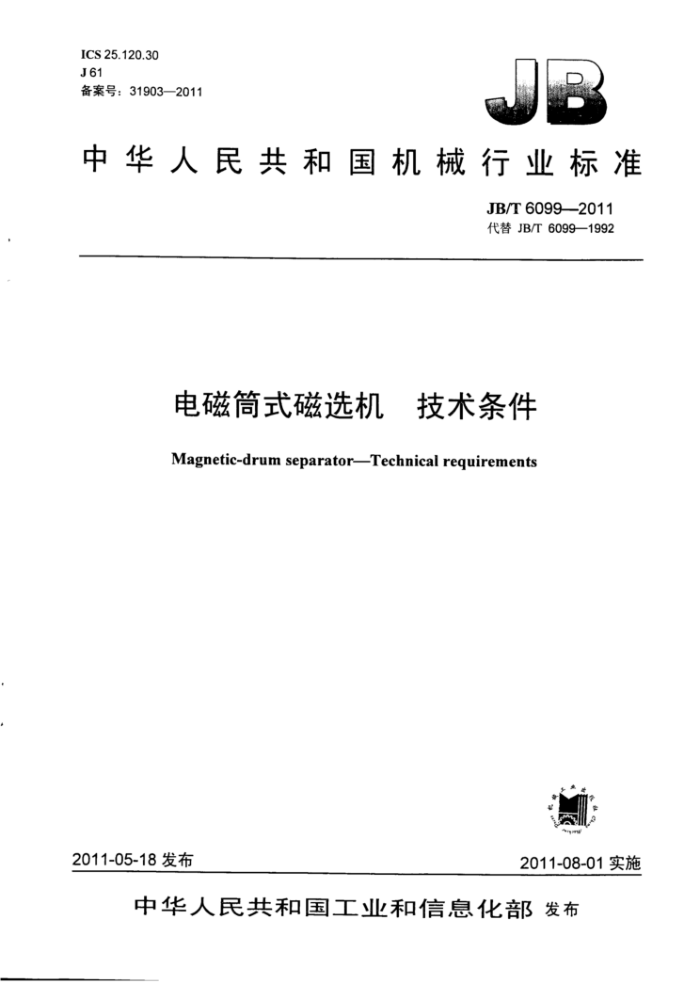

ICS 25.120.30 J61 备案号：31903—2011
中华人民共和国机械行业标准
JB/T 6099—2011 代替 JB/T 6099—1992
电磁筒式磁选机 技术条件 Magnetic-drum separator-Technical requirements
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 6099—2011
目 次
前言，范围... 2规范性引用文件.. 3 技术要求..… 4 试验方法. 5 检验规则.. 5.1出厂检验.. 5.2型式检验.. 6 标志、包装、运输和贮存
III
1
L
2
保用期..
.....3 JB/T6099-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6099-1992《电磁筒式磁选机技术条件》，与JB/T6099--1992相比主要技术变化
如下：
引用标准均为现行适用版本代替；调整了部分条款的顺序； -删除了部分已不适用的规范性引用文件和条款；删除了首次大修期的内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械I业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：青岛铸造机械集团公司、济南铸造锻压机械研究所、青岛双星机械有限公司、
青岛三锐机械制造有限公司、山东开泰金属磨料股份有限公司。
本标准主要起草人：吴正涛、邢海伟、王德志、丁仁相、阎作修、刘如伟。 本标准所代替标准的历次版本发布情况：
JB/T6099—1992。
IHI JB/T 6099—2011
电磁简式磁选机技术条件
1 范围
本标准规定了电磁筒式磁选机的技术要求、试验方法、检验规则、标志、包装、运输和处存、保用
期。
本标准适用于电磁筒式磁选机（以下简称磁选机）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T9969I业产品使用说明书总则 GB/T13306标牌 GB/T17421.1机床检验通则第1部分：在无负荷或精加I条件下机床的几何精度 GB/T25371 铸造机械噪声声压级测量方法 GB/T 25711 铸造机械通用技术条件 JB/T8356.1机床包装技术条件
3技术要求
3.1磁选机应符合本标准利1GB/T25711的规定，并按照经规定程序批准的图样及技术文件制造。 3.2磁选机的结构应满足下列要求：
a）磁系可以转动必要的角度； 5）按需要可制造成单滚筒或多滚简形式； c）应留有供观察滚筒、流料装置I作情况的观察窗； d）应设有与除尘系统连接的法兰盘，有关部位应密封良好。
3.3磁选机滚筒表面径向圆跳动不应大于2.5mm。 3.4分料板的上边沿相对滚筒表面索线的平行度不应大于4mm。 3.5磁选机滚筒的电气绝缘材料等级应采用F级，绕组极限温度不应超过150℃。 3.6磁选机滚筒绕组对机体的绝缘电阻，在冷态下不应低于1M2，在热态下不应低于0.5MQ。 3.7磁选机滚筒绕组对机体的绝缘介电强度应在频率为50Hz、试验电压为1500V的条仆下，进行耐压试验，历时1min，不应击穿。 3.8磁选机滚筒表面各.I作区的磁场强度最高值不应低于150kA/m。 3.9多滚简磁选机的每个滚筒应能单独调节励磁电流并有可靠的联锁装置，任一滚筒的磁场发生中断时，应能立即停止给料和滚筒转动。 3.10磁选机的电气系统应符合GB5226.1的规定。 3.11磁选机的涂漆应符合技术文件的规定。 3.12 磁选机各运动机构应运转平稳、动作可靠、无异常响声，在空运转噪声声压级不应大于85dB（A）。 3.13 3电气控制系统应协调、灵敏、可靠。 3.14滚动轴承的温升不应超过35℃，最高温度不应高于70℃。
1 JB/T 6099---2011
4试验方法
4.1本标准3.3的检验：按GB/T17421.1的规定进行检验。 4.2本标准3.4的检验：将分料板贴靠在滚筒表面上，用塞尺进行检验。 4.3本标准3.5～3.7的检验所用仪表等级不应低于1.5级。 4.4本标准3.8的检验：在额定电流条件下，使用准确度等级不低2.5级的特斯拉计在滚筒表面I作区进行测量。 4.5本标准3.9的检验：通过对电位器的调整，观察相应电流表所反映的读数，在空运转条件下，调整电位器，使任一电流表所指示的数值趋近丁零，此时磁选机应能白动停止给料动作和滚筒转动。 4.6本标准3.10的检验：按GB5226.1的规定进行。 4.7噪声按GB/T25371规定的方法测定。 5检验规则
5.1出厂检验 5.1.1每台磁选机应经过制造厂技术检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2出厂检验应按本标准3.3、3.4、3.6～3.12进行，所检项目应全部合格。 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转厂生产的试制定型鉴定时； b）正式生产后，如结构、材料、制造1艺有较大改变时； c）止常生产时应每两年进行1次； d）停产1年以上恢复生产时； e）国家质量监督机构提出进行型式检验的要求时。
5.2.2型式检验时抽检样品的数量
一当每批产量小于或等于10台时，抽检样品1台；一当每批产量人于10台时，抽检样品3台。
5.2.3型式检验应按第3章全部项目进行检验，所检项日应全部合格。 6标志、包装、运输和贮存 6.1应在磁选机的明显部位固定符合GB/T13306的产品标牌，并标明下列内容：
a）制造厂名称； b）产品型号、名称； c）滚筒有效长度与直径； d）制造日期或出厂编号。
6.2磁选机的外露加.I表面应涂防锈剂后进行包装。 6.3磁选机的包装应符合JB/T8356.1的规定。 6.4磁选机应随机附带下列技术文件，随机技术文件的编制应符合GB/T9969的规定。
a）使用说明书； b）合格证明书； c）装箱单。
6.5磁选机应在库房和能防止暴晒及潮湿的场所贮存。
2 JB/T 6099—2011
7 保用期
在遵守对磁选机的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按 安一班制）起12个月或从制造厂发货起18个月内，如磁选机不能正常使用时，制造厂应负责为用户修理或更换磁选机的零部（易损件除外）。
