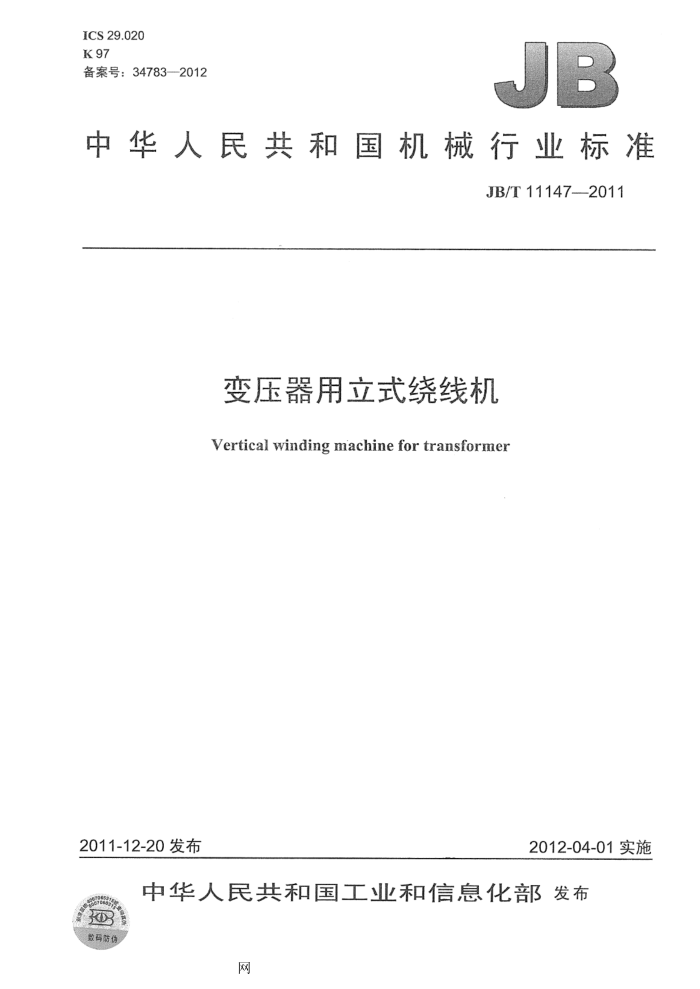

ICS 29.020 K97 备案号：34783—2012
中华人民共和国机械行业标准
JB/T 11147---2011
变压器用立式绕线机 Vertical winding machine for transformer
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
数码防
网 JB/T11147-2011
目 次
前言。 范围.
.11
1
2 规范性引用文件 3 术语和定义
型号... 技术要求. 5.1 基本要求.. 5.2 环境适应性， 5.3 基本性能参数 5.4 装配质量， 5.5 安全保护 5.6 外观质量. 5.7 环境保护检验方法.
4 5
..........
..
6
6.1 空载运转性能试验 6.2 负载运转性能试验. 6.3 环境适应性检测.. 6.4噪声检测. 6.5 安全保护检测 6.6 外观质量检测.. 6.7 装配质量检测检验规则，
7
8标牌、包装、运输和贮存 8.1标牌.. 8.2包装.. 8.3运输和贮存. 9安装、使用与维护 9.1 安装.. 9.2 使用与维护
网 JB/T11147-2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电工专用设备标准化技术委员会（SAC/TC412）归口。 本标准起草单位：西安启源机电装备股份有限公司。 本标准主要起草人：许树森、郭磊鹰、吕学忠、李刚。 本标准为首次发布。
II
网 JB/T11147--2011
变压器用立式绕线机
1范围
本标准规定了变压器专用设备立式绕线机的型号、技术要求、检验方法、检验规则、标牌、包装、 运输和贮存等。
本标准适用于绕制变压器线圈的立式绕线机（以下简称立绕机）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 ：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.39电工术语电机、变压器专用设备 GB/T16769金属切削机床噪声声压级测量方法 GB/T23644电工专用设备通用技术条件
3术语和定义
GB/T2900.39界定的以及下列术语和定义适用于本文件。
3.1
花盘chuck 固定绕线模具并带动其旋转的托盘。
3.2
线圈最大回转直径maxgyration diameter 当活动平台开到最大位置时允许的回转空间的直径。
3.3
花盘最大升降行程maxtravel of chuck elevator 花盘降到最低位置与升到最高位置之间的距离。
4型号
LRU
改型代号第三主参数第二主参数第一主参数特征代号产品代号
4.1产品代号：用“立绕机”汉语拼音第一个大写字母“LRJ”表示。 4.2 特征代号：有地坑设备不标注，无地坑设备用“W”表示。 4.3第一主参数：用立绕机最大载重10t、20t.··的阿拉伯数字10、20、表示。 4.4第二主参数：用立绕机最大线圈回转直径1800mm、2200mm、 **·的阿拉伯数字1800
网 JB/T11147-2011
2200··表示 4.5第三主参数：用立绕机花盘升降行程2000mm、3000mm、..的阿拉伯数字2000、3000、.. 表示。 4.6改型代号：第一次改型用A表示，以后改型顺次用B、C、.·表示。 5技术要求 5.1基本要求 5.1.1立绕机应符合本标准规定，并应按规定程序批准的图样及技术文件制造、检验和验收。 5.1.2立绕机的设计制造应符合本标准，用户有特殊要求时，按合同（协议）验收。 5.2环境适应性
立绕机应保证在下列条件下可靠地工作，有特殊环境要求时，由供需双方协商确定。 5.2.1海拨在1000m以下。 5.2.2环境温度在-10℃～40℃范围内。 5.2.3 空气相对湿度不大于85%（温度为20℃±5℃时）。 5.2.4电源电压的波动值不超过额定电压的土10%。 5.3基本性能参数 5.3.1本标准对立绕机规定了基本性能参数。用户有其他特殊要求时，由供需双方协商确定。 5.3.2 立绕机的基本参数应符合表1的规定。
表1
型号项目
LRJ-10/1800/2000 LRJ-10/2200/2000 LRJ-20/3000/3000 LRJ-35/3500/3500
参 数值
花盘直径mm 线圈最大回转直径mm 花盘升降行程 mm 最大载重量t 最大扭矩N·m 导线最大张力N 花盘转速I/min 5.4装配质量 5.4.1花盘传动系统装配质量应符合表2的规定。
1800 1800 2000
1 800 2200 2000
2000 3000 3 000
3 000 3 500 3500 35 21 000 12 000
10 9 000 7000
20 15 000 10000
0~7
0~10
表2
项目花盘升降及旋转丝杠、导轨润滑系统升降系统噪声
要求传动平稳，无异常声音
各润滑点排油通畅，符合程序设定无异常噪声，且小于85dB（A）
花盘升降行程花盘升降速度花盘旋转速度
符合设计要求符合设计要求 0~10r/min无级调节
5.4.2 活动平台应符合表3的规定。
2
网 JB/T 11147--2011
表3
要求满足最大、最小开口尺寸
项目活动盖板伸缩范围活动盖板移动平稳性
均载重量300kg，盖板移动平稳灵活
5.4.3 电气控制系统应符合表4的规定。
表4
项目程序测试
要求动作符合设计要求
5.5 安全保护
设备安全保护应符合GB/T23644的规定。 5.6外观质量
设备外观质量应符合GB/T23644的规定。 5.7环境保护 5.7.1设备正常工作时噪声小于85dB（A），且不得呈周期性变化。 5.7.2 设备的密封性能良好，无泄漏。 6检验方法 6.1 空载运转性能试验
设备装配后，先进行空载运转性能试验，时间不少于2h。试验时设备应从低速逐步升高至最高速度，保持最高速运转不少于1h，运转时观察设备运行的灵活性、平稳性，并检查设备是否符合5.4、5.5、 5.7的要求。 6.2负载运转性能试验
空载运转性能试验合格后，进行负载运转性能试验，检测产品性能参数是否达到5.3规定的要求。 6.3环境适应性检测
空载运转性能试验前应进行设备工作环境、电压波动情况检测，检测工具是温度计、湿度计、电压表，检测结果应符合5.2的要求。 6.4噪声检测
噪声检测应在设备最高转速下进行，检测方法按GB/T16769的要求，检测结果应符合本标准5.7.1 的规定。 6.5安全保护检测
安全保护检测项目及结果应符合GB/T23644的规定。 6.6外观质量检测
外观质量检测项目及结果应符合GB/T23644的规定。 6.7装配质量检测 6.7.1花盘升降系统检测应符合表5的规定。
表5 检测方法
检测项目花盘升降及旋转丝杠、导轨润滑系统
满足要求
目测目测
表2
网 JB/T11147—2011
表5（续）
检测方法用声级计检测用卷尺测量
满足要求
检测项目升降系统噪声花盘升降行程花盘升降速度花盘旋转速度
表2
用秒表、卷尺检测，计算升降速度
用秒表检测
6.7.2活动平台检测应符合表6的规定，
表6
满足要求
检测项目活动盖板伸缩范围活动盖板移动平稳性
检测方法用卷尺检测
表3
带载检测
6.7.3 电气控制系统检测应符合表7的规定。
表7 检测方法
检 测项目程序测试
满足要求
目测
表4
检验规则 7.1: 每台产品必须经过制造厂质量检验部门检验合格后方可出厂，产品出厂时须附有产品合格证、使用说明书、装箱单以及必要的技术资料。 7.2产品检验分出厂检验和型式试验。 7.2.1出厂检验项目按6.1、6.4～6.7执行，用户有特殊要求时按6.2的规定试验。 7.2.2 型式试验应按第6章全部项目进行检测。 7.2.3在下列情况之一时，进行型式试验：
7
a）新产品或老产品进行重大改进时； b）结构、材料有较大改变，且可能影响产品性能时： c）出厂检验结果与上次型式试验结果差异较大时； d）国家各级质量监督机构提出检验要求时
8标牌、包装、运输和贮存 8.1标牌
设备标牌应符合GB/T23644的规定。 8.2包装
包装应符合GB/T23644的规定。 8.3运输和贮存
运输和览存应符合GB/T23644的规定。
4
网 JB/T11147-2011
安装、使用与维护 9.1安装
时
立绕机的安装应符合其设计图样的要求，并应符合本标准的规定。 9.2 使用与维护
立绕机应按照产品使用说明书和操作手册的要求进行使用和定期维护。
