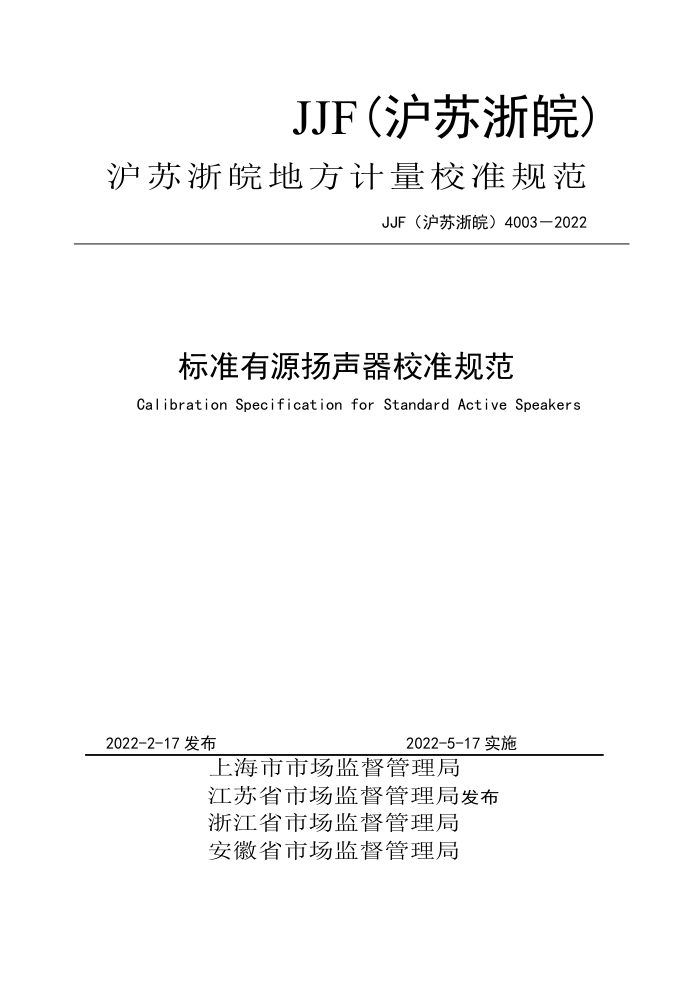

JJF（沪苏浙皖)
沪苏浙皖地方计量校准规范
JJF（沪苏浙皖）4003—2022
标准有源扬声器校准规范 Calibration Specification for Standard Active Speakers
2022-5-17实施
2022-2-17发布
上海市市场监督管理局江苏省市场监督管理局发布浙江省市场监督管理局安徽省市场监督管理局 JJF（沪苏浙皖）4003—2022
标准有源扬声器校准规范
JJF （沪苏浙皖）4003—2022
Calibration Specification for Standard Active Speakers
归口单位：上海市市场监督管理局
江苏省市场监督管理局浙江省市场监督管理局安徽省市场监督管理局
主要起草单位：浙江省计量科学研究院
杭州爱华仪器有限公司
本规范委托浙江省计量科学研究院负责解释 JJF（沪苏浙皖）4003—2022
本规范主要起草人：
张志凯（浙江省计量科学研究院）桑师军（浙江省计量科学研究院）雪珍（杭州爱华仪器有限公司）裘剑敏（浙江省计量科学研究院）
李泳（杭州爱华仪器有限公司）吴德林（浙江省计量科学研究院）吴键（浙江省计量科学研究院） JJF（沪苏浙皖）4003—2022
目录
引言. 1范围 2引用文件 3术语和计量单位.. 4概述 5计量特性 5.1输入灵敏度. 5.2失真限制的输出功率. 5.3总谐波失真加噪声. 5.4最小源电动势输出声压级 5.5声频率响应. 5.6声压级总失真 5.7声压级的短期稳定性， 5.8自生噪声. 6校准条件 6.1环境条件.. 6.2测量标准及其他设备 7校准项目和校准方法. 7.1校准项目， 7.2校准方法.. 8校准结果表达 8.1校准记录.. 8.2校准数据处理.. 8.3校准证书 8.4校准结果的测量不确定度. 9复校时间间隔附录A校准记录的内容附录B校准证书的内容附录C测量不确定度评定示例.
.I1
1
1
1.2
2
.2 2 2 ...2
4
1.1.3
..3 + .3 .3 1 .4 4 5 ..8 .8 ..8 ....8
9
*.*..9 ...10 .12 ..15
I JJF（沪苏浙皖）4003—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》所给出的规则和格式编制，测量不确定度按照JJF1059.1一2012《测量不确定度的评定与表示》 的要求评定和表示。
本规范主要参考SJ/T11540-2015《有源扬声器通用扬声器》编写。 本规范为首次发布。
I JJF（沪苏浙皖）4003—2022
标准有源扬声器校准规范
1范围
本规范适用于频率在100Hz～20kHz范围内声学测量用标准有源扬声器（以下简称“扬声器”）的校准。
其他用途扬声器的校准可参考本规范。 2引用文件
本规范引用下列文件： JJF 1001 JJF1034-2020 JJF1059.1-2012 测量不确定度评定与表示
通用计量术语及定义声学计量术语及定义
声学的量和单位声学名词术语有源扬声器通用规范
GB/T3102.7 GB/T 3947 SJ/T11540-2015 GB/T12060.2一2011声系统设备第2部分：一般术语解释和计算方法 GB/T 15173
电声学声校准器
凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
GB/T3102.7中规定的量和单位适用于本规范。 JJF1001、JJF1034-2020、GB/T3947、SJ/T11540—2015和GB/T12060.2
一2011中界定的及以下术语和定义适用于本规范。 3.1标准有源扬声器standard active speaker
由声频功率放大器和扬声器系统等组合而成的标准声源。 3.2输入灵敏度inputsensitivity
扬声器置于额定工作条件和额定增益条件下，使输出电压的总谐波失真达到规定限值时的最小输入信号幅度。
注：输入灵敏度的单位为伏特（V）。 3.3额定源电动势ratedsourcee.m.f
1 JJF（沪苏浙皖）4003—2022
由制造者规定幅度的测试信号的电动势。 注: 1.它和额定源阻抗串联后接入至扬声器的输入端，控制器置于适当位置，在额定负载
阻抗上就能给出额定失真限制的输出电压。
2.额定源电动势的单位为优特（V）。 3.4总谐波失真totalharmonicdistortion
输出信号的失真成分的有效值与总输出信号的有效值之比表示的谐波失真。 注：总谐波失真以百分数（%）表示。 [GB/T12060.2—2011，定义7.2.4]
3.5总失真totaldistortion
所有失真分量的方均根值与整个信号的方均根值之比。 注：总失真以百分数（%）表示。 [GB/T15173，定义3.9]
4概述
标准有源扬声器通常是指便携式的内置功率放大器的参考扬声器，可应用于学校教学、会议厅演讲、音乐厅演出、建筑厅堂的音效测试等，也可用于比较法测量固定噪声源发射噪声的声功率、声学环境达标验收测试和估算声学环境对于由放置于该环境中的一个或多个声源所产生的声压级的影响，
5计量特性 5.1输入灵敏度
输入灵敏度的偏差一般不超过标称值的土10%。 5.2失真限制的输出功率
失真限制的输出功率一般不小于标称值。
5.3总谐波失真加噪声
在规定的频率范围内，扬声器的电输出信号的总谐波失真加噪声一般不大于
2%。 5.4最小源电动势输出声压级
输出声压级与标称值偏差一般不超过土3.0dB。 5.5声频率响应 2
