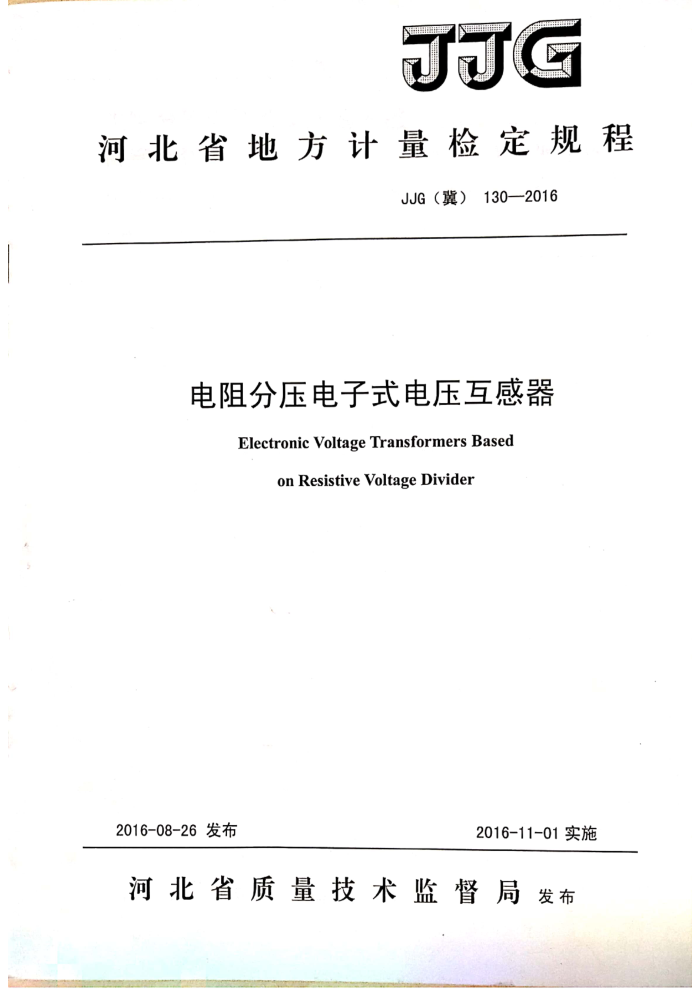

河北省地方计量检定规程
JJG（冀）130—2016
电阻分压电子式电压互感器
Electronic Voltage Transformers Based
on Resistive Voltage Divider
2016-08-26发布
2016-11-01实施
河北省质量技术监督局发布 JJG（翼） 1302016
电阻分压电子式电压互感器检定规程 Verification Regulation of Electronic Voltage Transformer Based on Resistive Voltage Divider
JJG（冀）130—2016
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
廊坊高山电子科技有限公司
本规范委托起草单位负责解释 JJG（翼） 130—2016
本规程主要起草人：
耿立峰（河北省计量监督检测院）
陈芳（廊坊高山电子科技有限公司）
赵冬松（河北省计量监督检测院）
印志军（河北省计量监督检测院）董争强（河北省计量监督检测院）康鹏（河北省计量监督检测院）王学民（河北省计量监督检测院） JJG（冀） 130—2016
目 录
范围 2 引用文献 3计量性能要求 3.1 基本误差·
..
3.2 升降变差· 3.3 稳定性 4通用技术要求 4.1 外观· 4.2 绝缘· 5计量器具控制 5.1 检定条件. 5.2 检定项目. 5.3 检定方法…· 5.4 检定结果处理 5.5 检定周期· 附录A 附录B 附录C
1
6
1 JJG（冀）130—2016
电阻分压电子式电压互感器检定规程
1范围
本规程适用于额定频率为50（60）Hz的0.1、0.2、0.5级的模拟量输出的电阻分压电子式电压互感器（以下简称为电压互感器）的首次检定、后续检定和使
用中检验。
本规程不适用于其他原理的电磁式或电容式电压互感器的检定。 2引用文献
本规程引用下列标准： GB/T20840.1—2010互感器第1部分：通用技术要求 GB/T16927.1—2011高电压试验技术第一部分：一般试验要求凡是注日期的文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规程。 3计量性能要求 3.1基本误差
当环境温度为+10℃～+35℃，相对湿度不大于80%，环境电磁干扰和机械振动可忽略，电压互感器在额定频率、额定功率因数及二次负荷为额定二次负荷的25%～100%之间的任一数值时，各准确度等级的误差不得超过表1的限值。
电压互感器的实际误差曲线，不应超过表1所列误差限值连线所形成的折线范围。
表1测量用电压互感器的误差限值
相 位误差(±) 倍率
比 值误差 (±)
准确度
额定电压百分值 50 80 100 120
额定电压百分值
级别 倍率
因数 20 50 80 100 120 因数 20
20 20 20
0.5 0.5 0.5
一 20 15 10 10 10 10.0 7.5 5.0 5.0 5.0
0.5 0.2 0.1 注：额定二次负荷小于等于0.2VA时，下限负荷按OVA考核。 3.2升降变差
一
0.4 0.3 0.2 0.2 0.2 0.20 0.15 0.10 0.10 0.10
()
%
1
电压互感器在电压上升与电压下降过程中，相同百分点误差测量结果之差称为升降变差。准确度0.1级的电压互感器，升降变差不得大于其误差限值的1/5。 3.3稳定性
在检定周期内电压互感器的误差变化不得大于其误差限值的1/3。 4通用技术要求 4.1外观
电压互感器的外观应完好，接线端子标志清晰完整。油绝缘电压互感器油位正确，气体绝缘互感器充气压力正常，高压套管无绝缘缺陷，高低压绝缘表面无
1 JJG（翼）130—2016
放电痕迹。 4.2绝缘 4.2.1分压电阻值
1kV及以下电阻分压电压互感器高压端子与信号端子以及接地端子之间的电阻值不小于1M2：1kV以上电阻分压电压互感器高压端子与信号端子以及接地端子之间的电阻值不小于1.5MQ/kV。 4.2.2工频绝缘耐受电压工频绝缘耐受电压应当符合GB/T20840.1—2010第5.3.2、5.3.5款的要求。 5计量器具控制
计量器具的控制包括首次检定、后续检定和使用中的检验。 5.1检定条件 5.1.1环境条件 5.1.1.1环境温度+10℃～+35℃，相对湿度不大于80%。 5.1.1.2用于检定的设备如升压器、调压器等在工作中产生的电磁干扰引入的测量误差不大于被检电压互感器误差限值的1/10。 5.1.1.3由外界电磁场引起的测量误差不大于被检电压互感器误差限值的1/20。 5.1.2电源及其调节设备
电源及其调节器应具有足够的容量和调节细度，电源频率为50Hz+0.5Hz （60Hz+0.6Hz），波形畸变系数不高于5%。 5.1.3标准器
标准器包括标准电阻分压电压互感器、小信号输出标准电磁式电压互感器
或标准电磁式电压互感器与转换单元组成的组合标准器（以下称组合标准器），标准器的准确度级别和技术性能，应满足如下要求： 5.1.3.1标准器与被检电压互感器额定电压比相同，准确度至少比被检电压互感器高两个等级，其实际误差不大于被检电压互感器误差限值的1/5。
当标准器不具备上述条件时，可选定比被检电压互感器高一个准确度级别的标准器，并按5.4.3.2款中的公式进行修正。 5.1.3.2标准器的升降变差不大于其误差限值的1/5。 5.1.3.3在检定周期内，标准器的误差变化不大于其误差限值的1/3。 5.1.3.4标准器必须具有有效的检定或校准证书：标准器二次回路实际负荷对标准器的影响应不大于被检测电压互感器误差限值的1/10。 5.1.4误差测量装置
由误差测量装置引起的测量误差，应不大于被检定电压互感器误差限值的 1/10。其中，装置灵敏度引起的测量误差不大于1/20，最小分度值引起的测量误差不大于1/20，测量回路附加的二次负荷引起的测量误差不大于1/20。 5.1.5监视用电压表
检定时，用于监视电阻分压电压互感器二次工作电压的电压表准确度不低于 1.5级，电压表在所有误差测量点的相对误差均不大于20%。在同一量程的所有示值范围内，电压表的内阻抗应当保持不变。 5.1.6电压负荷箱
在额定频率为50（60）Hz时，电压负荷箱在额定电压的20%～120%的范围内，周围温度（20+5）℃，其有功部分和无功部分的误差，均不得超过+3%，当 2 JJG（冀） 130—2016
cosβ=1时，其残余无功分量不得超过额定负荷值的+3%。 5.2检定项目
电压互感器检定项目按表2规定。
表2电压互感器检定项目
检定类别后续检定
检定项目外观检查分压电阻测量绝缘强度试验基本误差测量稳定性试验
首次检定
使用中检验
+ + + + +
+
+ + +
x
+
注：表中符号“+”表示必检项目，符号“_”表示可不检项目。 5.3检定方法 5.3.1外观检查
有下列缺陷的电压互感器，必须修复后再检定： a）无铭牌或铭牌中缺少必要的标志： b）接线端子缺少、损坏或无标志： c）有多个电压比的互感器没有标示出相应接线方式： d）绝缘表面破损，油位或气体压力不正确： e）内部结构件松动： f）其他严重影响检定工作进行的缺陷。
5.3.2分压电阻测量
用相对测量误差不大于±5%的电阻测量装置进行测量。1kV及以下电阻分压电压互感器高压端子与信号端子以及接地端子之间的电阻值不小于1M2：1kV 以上电阻分压电压互感器高压端子与信号端子以及接地端子之间的电阻值不小于1.5MQ/kV。 5.3.3绝缘强度试验
绝缘强度试验包括高压端或低压端的外加电压试验，按照GB/T20840.1第 5.3.2、5.3.5款的要求选择相应的工频耐受电压值。试验时，电压互感器信号端子和接地端子均不接地，在高压端子与接地端子之间施加相应的工频耐受电压。
设备和方法应符合GB/T16927.1要求。试验过程中如果没有发生绝缘损坏或放电闪络，则认为通过试验。
特殊用途的电压互感器，可以根据用户要求进行绝缘强度试验。 5.3.4基本误差测量
电压互感器基本误差可以用标准器通过比较法测量。 5.3.4.1比较法检定线路
下面的各种检定线路均应分别完成一次回路、二次回路和校验仪工作电压回路的接线，最后在三个回路的接地点用各自的接地导线接地。 1）用标准电阻分压电压互感器做为标准器的检定线路
标准器为标准电阻分压电压互感器时，可使用图1的比较线路。
3 JJG（）130—2016 电压开压 电乳分压标准电压 教检电阻分压
电压互必器
互感8
五然8 A
O
A
7
-
0
-
U
误塑测量装置
图1标准电阻分压电压互感器作为标准器的线路
2）用小信号输出标准电磁式电压互感器作为标准器
标准器用小信号输出标准电磁式电压互感器时，可使用图2的比较线路。
电压升压 小信号输出电选式 F
鼓检电阻分压电压互感器
标准电压互多品
Q
1
.
U20
三
误差测量装置
图2小信号输出标准电磁式电压互感器做为标准器的线路
3）用组合标准器做为标准器的检定线路
标准器为组合标准器时，可使用图3的比较线路。组成标准器的电磁式标准电压互感器和转换单元均应高出被检定电阻分压电压互感器2个级别。转换单元接入引起的电磁式标准电压互感器附加误差不得大于被检电压互感器误差限值的1/20。检测结果按5.4.3.2款中的公式进行修正。
5.3.4.2测量时所用的电压、负荷及功率因数
周期检定时，电压互感器误差的测量按表3所列条件进行，二次负荷以置额定值或者实际值，新制造和修理后的电压互感器的二次负荷规定为额定值。特殊条件下使用的电压互感器，按实际使用的电压百分数、二次负荷及功率因数条件下进行误差测试。
检定大批新制造的同型号电压互感器时，经计量机构或主管部门的监督抽检
4
