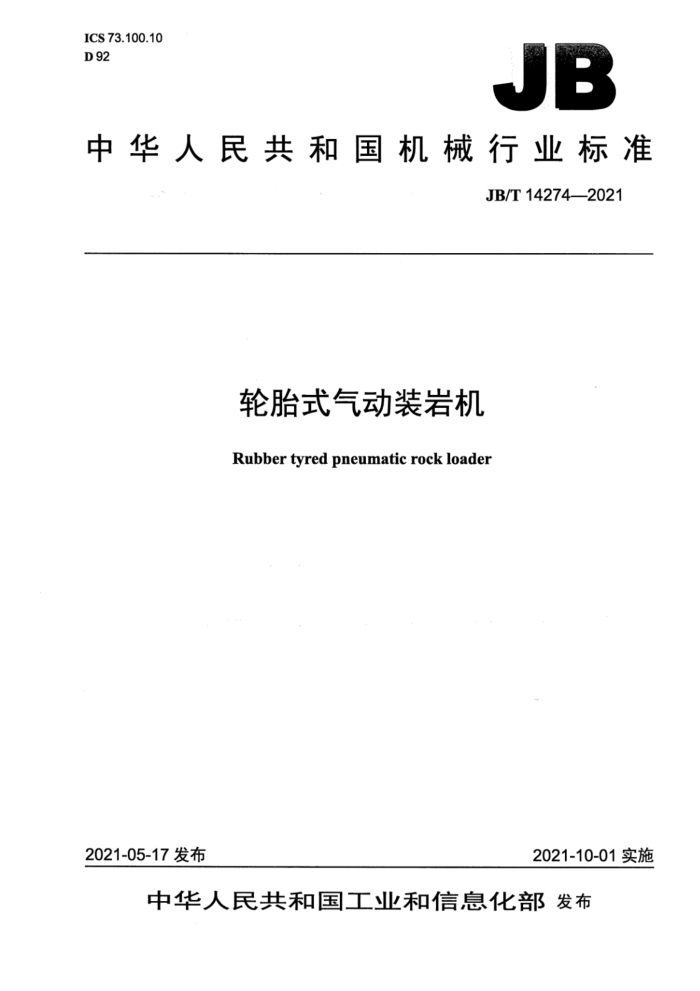

ICS 73.100.10 D 92
JB
中华人民共和国机械行业标准
JB/T14274—2021
轮胎式气动装岩机
Rubber tyred pneumatic rock loader
2021-10-01实施
2021-05-17发布
中华人民共和国工业和信息化部发布 JB/T14274—2021
目 次
前言， 1范围 2规范性引用文件 3型式与基本参数 4技术要求...
Ⅱ
4.1 设计要求. 4.2 外观要求... 4.3 装配要求. 4.4 性能要求.. 4.5 成套性要求， 5试验方法 6检验规则.. 6.1检验分类. 6.2出厂检验.. 6.3 型式检验 7标志、包装、运输和贮存. 图1 装岩机结构型式表1 基本参数 JB/T14274—2021
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：淄博大力矿山机械有限公司、铜陵茂宏机电设备有限责任公司。 本标准主要起草人：李兵、孙明文、朱爱国、王亚东。 本标准为首次发布。
ⅡI JB/T14274—2021
轮胎式气动装岩机
1范围
本标准规定了轮胎式气动装岩机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于主要用于在各种地下水平巷道掘进和回采时装载矿岩及在露天矿场装载物料的轮胎式气动装岩机（以下简称装岩机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T 3768 声学声压法测定噪声源声功率级和声能量级 采用反射面上方包络测量面的简易法 GB/T 4652 地下矿用装岩机和装载机试验方法 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB 16423 金属非金属矿山安全规程 GB/T25706 矿山机械产品型号编制方法 JB/T5946工程机械涂装通用技术条件
3型式与基本参数
3.1装岩机为轮胎式行走，正装后卸，直接卸载型的气动铲斗装岩机，结构型式如图1所示。 JB/T14274—2021
4.5.2出口的装岩机，其成套性应根据外贸订货合同确定。
5试验方法
5.1外形几何尺寸用一般通用量具进行测量。 5.2 原材料、外购件的性能应符合相应标准及技术文件的规定。 5.3主要零部件的性能应符合相应的技术文件的规定。 5.4噪声值用声级计按GB/T3768的规定进行测量，并应符合本标准4.4.2的规定。 5.5轴承的工作温度、温升用点温计测量。 5.6铲斗容积的测量应按GB/T4652的规定。 5.7技术生产能力检测应使装岩机按4.1.7规定的使用条件，在水平巷道或露天中连续工作10min，技术生产能力用所装载矿岩的实际体积确定。试验时矿岩堆积宽度应不小于机器宽度，堆积高度应为 1.5m~2.0m 5.8装岩机的空载试验包括行走减速器、扬斗减速器的空载试验和整机的空载试验。行走减速器、扬斗减速器的空载试验是正反方向各运转30min；整机的空载试验包括整机的前进、后退、左转弯、右转弯和铲斗的扬翻等。 5.9装岩机负载试验：装岩机在4.1.7规定的使用条件下，做正铲和提升铲斗动作，把矿岩装入运输设备，每次连续装载矿岩量不少于15m，试验次数不少于5次。
6检验规则
6.1检验分类
产品检验分为出厂检验和型式检验。出厂检验由制造厂质量检验部门进行，型式检验由法定产品质量监督检验机构进行。 6.2出厂检验
每台装岩机须经出厂检验合格并附有证明产品质量合格的文件后方能出厂，出厂检验应包括外观检验，行走减速器、扬斗减速器的空载试验和整机的空载试验，对出口装岩机所做的附加检验，应根据外贸订货合同确定。 6.3型式检验 6.3.1有下列情况之一时，应进行型式检验：
a）新产品投产； b）产品正式生产后，结构、材料或工艺有较大改变，可能影响产品性能； c）产品正常生产时，每三年为周期进行一次检验； d）产品停产一年以上，恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督机构提出进行型式检验的要求。
6.3.2型式检验项目应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行，若检验不合格应加倍抽检，若复检仍不合格则判定此次型式检验不合格。
4 JB/T14274—2021
7标志、包装、运输和贮存
7.1装岩机应在明显位置固定产品标牌。标牌应符合GB/T13306的规定，并应标明下列内容：
a）制造厂名称、地址； b）产品型号和名称； c）主要技术参数和尺寸； d）出厂编号； e）制造日期； f）产品执行标准编号。
7.2 2产品使用维修说明书应符合GB/T9969的规定。 7.3装岩机的整体包装根据用户的要求进行，也可进行裸运。随机文件用塑料袋包装后与随机备件、 工具装入一小包装箱内。 7.4装岩机的包装应符合GB/T13384的规定。 7.5装岩机包装箱的储运图示标志应符合GB/T191的规定。 7.6装岩机包装应符合水、陆运输的要求。 7.7 装岩机应存放在备有防雨、防晒设施的场所。 7.8 3装岩机存放六个月以上，应重新进行防锈处理。
5
