JB

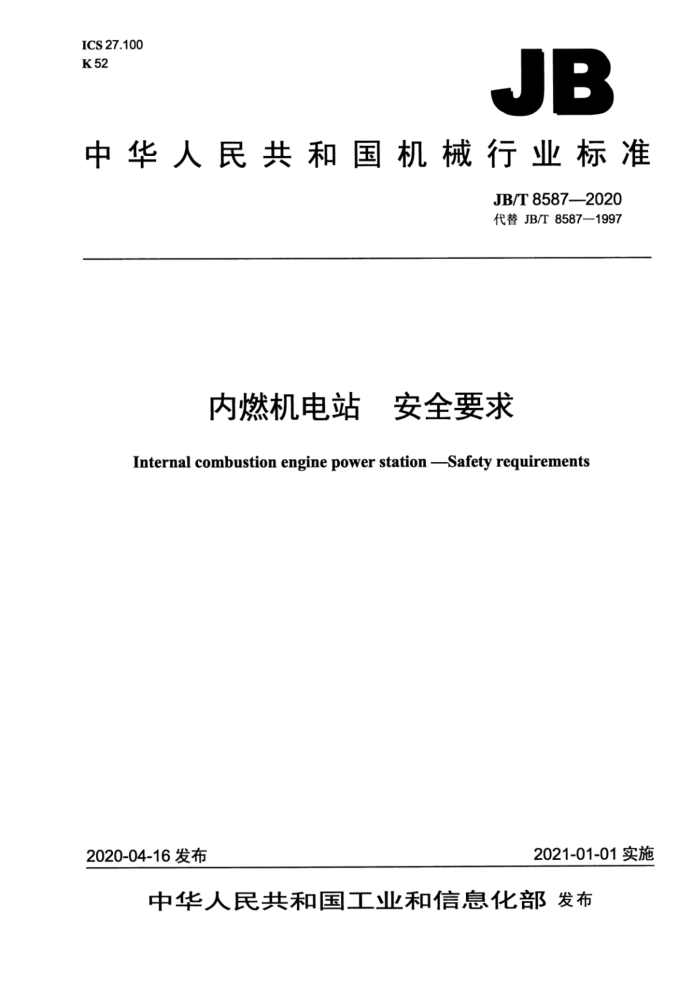

中华人民共和国机械行业标准
JB/T8587--2020 代替JB/T8587—1997
内燃机电站 安全要求
Internal combustion engine power station -Safety requirements
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 A
I
一般要求.. 5标志... 6绝缘电阻与介电强度 6.1绝缘电阻 6.2 绝缘介电强度 7电气间隙和爬电距离 8温升 9接地 10通用保护 10.1 绝缘监视装置
10.2 短路保护 10.3 过载保护 10.4 逆功率保护 10.5 其他 11飞机用电站保护 11.1 总则. 11.2 交流 11.3 直流 11.4机械保护 12结构， 12.1防护措施. 12.2 电气系统. 13调控装置 14机械强度， 15排放
100a81
00808
0
15.1 噪声 15.2 无线电干扰.. 15.3有害物质浓度. 15.4排气烟度.. 15.5 电磁兼容性 16其他 16.1 火花等级 16.2 照度 16.3 消防 16.4 加燃油. 前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8587一1997《内燃机电站安全要求》，与JB/T8587一1997相比主要技术变化如下：
-功率适用范围由0.5kW3150kW修订为0.3kW5000kW； -高电压等级10500V按GB/T31038—2014的规定修订为11000V；在不平整的土路及坎珂不平的碎石路面上的速度由20km/h～30km/h修订为20km/h～40km/h；在柏油（或水泥）路面上的速度由30km/h～40km/h修订为60km/h～90km/h；增加了电磁兼容性的要求； -增加了对高压电站的“电气间隙和爬电距离”及“温升”的要求。
本标准由中国机械工业联合会提出。 本标准由全国移动电站标准化技术委员会（SAC/TC329）归口。 本标准起草单位：兰州电源车辆研究所有限公司、广州威能机电有限公司、深圳市东康电力设备有
限公司、龙岩市海德馨汽车有限公司、上海科泰电源股份有限公司、郑州佛光发电设备有限公司、郑州金阳电气有限公司、广东西电动力科技股份有限公司。
本标准主要起草人：薛晨、邵剑梁、陈鸿滨、徐润忠、胡耀军、王瑞智、杨郑保、张浴凯。 本标准所代替标准的历次版本发布情况为：
JB/T8587-1997。 内燃机电站安全要求
1范围
本标准规定了用内燃机驱动工频（50Hz）、中频（400Hz）、双频（50Hz400Hz）交流发电机和直流发电机的内燃机电站的安全要求。
本标准适用于0.3kW～5000kW的内燃机电站（以下简称电站）。60Hz内燃机电站也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4776电气安全术语 GB14023车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法 GB/T14024内燃机电站无线电干扰特性的测量方法及允许值传导干扰 GB/T31038一2014高电压柴油发电机组通用技术条件 GJB151B 3军用设备和分系统电磁发射和敏感度要求与测量 GJB572A 飞机外部电源供电特性及一般要求 JB/T8194F 内燃机电站术语
3术语和定义
GB/T4776和JB/T8194界定的术语和定义适用于本文件。
4一般要求
电站各配套件应符合各自技术条件的相应规定。 电站的设计与制造应保证其在正常使用中安全可靠地运行。 生产厂应保证用户按使用说明书的规定使用电站时不会发生任何危险。
5标志
5.1在旋转、高温等危险部位设置警示标志。 5.2电站应有铭牌，铭牌应固定在电站明显位置处。其具体要求应符合相应产品标准的规定。 5.3电站上的所有标志应简明清晰，在电站的整个使用期限内不易被磨损。
6绝缘电阻与介电强度 考核。
表1
回路额定电压交流
条件
直流
≤230V 400V 6300V 11000V <100V
环境温度为15℃~35℃，空气相对湿度为45%~75% 2MQ 2MQ 按产品技术条件的规定 1MQ
冷态
环境温度为25℃，空气相对湿度为95%
0.3 M2 0.4MQ 12.6 MQ 21 M2 0.3 MQ 0.3M2 0.5M2 6.3 M2 10.5MQ 0.3 M2
热态
6.2 绝缘介电强度
电站各独立电气回路对地及回路间应能承受试验电压符合表2的规定、频率为50Hz、波形尽可能为实际正弦波、历时1min的绝缘介电强度试验而无击穿或闪络现象。
表2
试验电压
电站类别 回路额定电压
部位
V ≥100 >36
V
交流电站直流电站
C1000+2倍额定电压）×80%最低1200
1125 500
一次回路对地，一次回路对二次回路
≤36 >100 ≤100 >36 ≤36
（1000+2倍额定电压）×80%，最低1200
交流电站
750 750 500
二次回路对地
直流电站
注：半导体器件、电容器及原动机的电气部分等不做此项试验。
电气间隙和爬电距离
7
7.1 低压电站用控制屏（柜）内不同极性的裸露带电体之间以及它们与外壳之间的电气间隙和爬电距离应符合表3的规定。
表3
电气间隙 mm
爬电距离 mm
额定绝缘电压U
V
额定电流≤60A
额定电流≤60A
额定电流>60A
额定电流>60A
≤60 >60~300 >300~660 注1：元件内部除外。 注2：采用集成电路者，允许按产品技术条件的规定。
3 5 8
5 6 10
3 6 10
5 8 12 离应符合GB/T31038一2014中表13的规定。
8温升
8.1电站的温升应符合相应产品技术条件的规定。 8.2低压（≤500V）电站用控制屏（柜）通过额定电流时，用温度计法或热电偶法测得的极限允许温升应不高于表4的规定。
表4
极限允许温升
测量部位铜-铜铜塘锡-铜糖锡元器件表面
K 50 60
按相应产品技术条件的规定
注：当试验地点的海拔高于1000m时，其极限允许温升按海拔每增高100m增加0.5K进行修正。
8.3高压电站用控制屏（柜）的温升应符合GB/T31038-2014中4.7.5.2的规定。
9接地
9.1面 固定式发电机组应有良好的接地端子，接地端子应有明显标志。 9.2移动电站应有良好的接地装置，其接地电阻应不大于502。
10通用保护 10.1绝缘监视装置
移动电站应有绝缘监视装置。 10.2 短路保护
额定功率不大于250kW的电站：应有短路保护装置，当电站输出电缆末端发生三相、两相或单相突然短路时，保护装置应能迅速可靠动作，且电站无损伤；额定功率大于250kW的固定式发电机组应有过电流保护措施；额定功率大于250kW的移动电站，其短路保护要求由产品技术条件规定。
输出电缆的规格按产品技术条件的规定。
10.3过载保护
电站应有过载保护措施。 10.4 4逆功率保护
要求并联运行的三相电站，应有逆功率保护措施。 10.5其他 一欠电压；一过频率；
欠频率；一过速度；
欠速度。 选择设置的保护装置及保护动作要求应在产品技术条件中明确。
.
11飞机用电站保护
11.1总则
飞机用电站［交流（115V/200V、400Hz），直流（28V），交直流］应按使用方要求设置电气保护装置和机械保护装置，并应在产品技术条件中明确。除非另有规定，应至少设置11.2～11.4规定的保护装置。当任一电气保护装置动作后电站应与飞机电气系统断开直到人工复位为止，并应根据需要设置声光信号。 11.2交流 11.2.1 过电压保护
在电站任一相电压超过规定限值的瞬间，过电压保护装置应将电站与飞机电气系统断开。 11.2.2欠电压保护
当电站三个相电压的平均值降到低于规定限值时，欠电压保护装置应延迟规定的时间，将电站与飞机电气系统断开，并断开电站发电机的励磁 11.2.3过频率保护
当电站供电频率高于规定限值时，过频率保护装置应延迟规定的时间，将电站与飞机电气系统断开。 11.2.4欠频率保护
当电站供电频率低于规定限值时，欠频率保护装置应延迟规定的时间（当频率低于320Hz时，延迟应短于0.5s），将电站与飞机电气系统断开，并断开电站发电机的励磁。
注：11.2.2~11.2.4、11.3.111.3.2中的规定限值和规定的时间按产品技术条件的规定。 11.2.5相序保护
当电站输出电压的相序与飞机电气系统的相序不一致时，相序保护装置应能阻止电站向飞机电气系统供电。 11.3直流 11.3.1过电压保护
在电站的电压超过规定限值的瞬间，过电压保护装置应将电站与飞机电气系统断开。 11.3.2欠电压保护 11.3.3反极性保护
当电站输出电压极性与飞机受电系统极性不一致时，反极性保护装置应能阻止电站向电气系统供电。 11.3.4反流保护
当反向电流大于电站额定电流的5%时，反流保护装置应将电站与飞机电气系统断开。决不允许用飞机电气系统启动电站。 11.4机械保护
有要求时，应选择设置适当的保护装置，当出现下列故障或不允许值时保护装置能可靠动作：
低油压；油温高； —燃油油面低； —水中断；水温高：
一缸温高（对风冷式）：超速；一启动空气压力低：一启动用蓄电池故障。
12结构
12.1防护措施
人可能接近或触及的旋转、摆动的运动件，应有安全防护措施。 电站运行时，对有可能飞甩出的构件，应加设诸如防护罩等安全防护装置。 对能造成危险的灼热部分，应有防接触的屏蔽。 电站在正常使用中，当流体逸出时，应有防止其损害电气绝缘的措施
12.2电气系统 12.2.1中性点绝缘系统
三相移动电站采用中性点绝缘系统。 12.2.2 电气安装
电站的电气安装应符合电路图。 12.2.3相序
三相电站的相序，对采用输出插头插座者，应按顺时针方向排列（面向插座）；对采用设在控制屏上的接线端子者，从屏正面看应按自左到右或自上到下或自远到近排列。 12.2.4极性
直流电站输出正负极应有明显标志。
