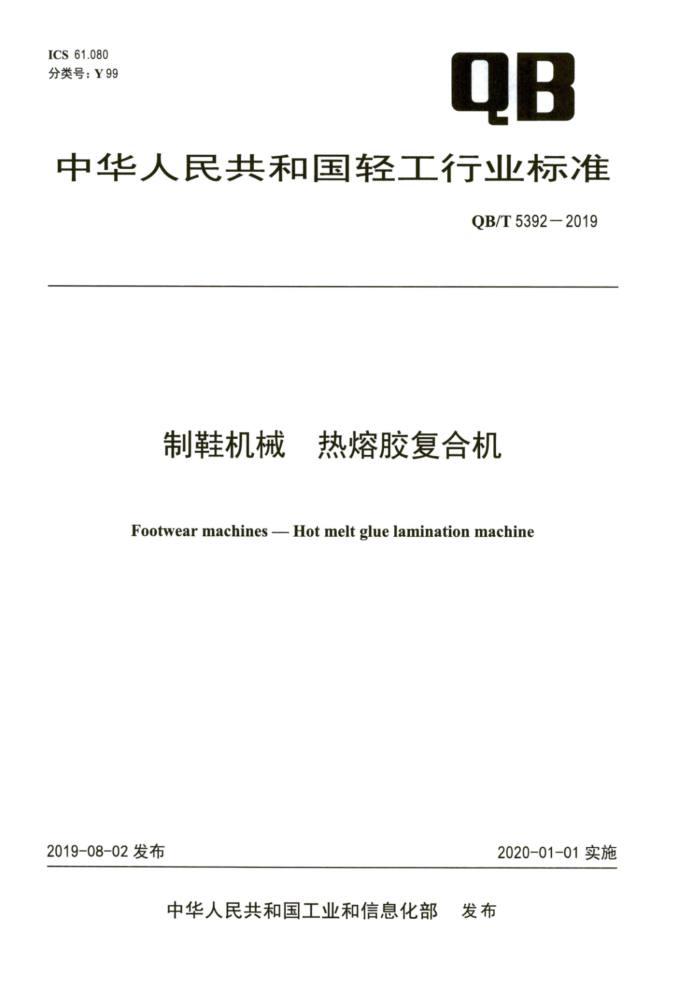

ICS 61.080
分类号：Y99
中华人民共和国轻工行业标准
QB/T 5392-2019
制鞋机械 热熔胶复合机
Footwear machines —Hot melt glue lamination machine
2019-08-02发布
2020-01-01实施
中华人民共和国工业和信息化部 发布
QB/T 5392-2019
制鞋机械 热熔胶复合机
1范围
本标准规定了热熔胶复合机的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于借助无溶剂湿反应热熔胶(PUR)将制鞋、服装等行业中面料与衬料、面料与衬料膜压复合后冷却和固化的热熔胶复合机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1958-2017产品几何量技术规范(GPS)几何公差 检测与验证GB/T 7932气动 对系统及其元件的一般规则和安全要求
GB 5226.1-2008机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 13306标牌
GB/T 14253-2008轻工机械通用技术条件
GB/T 17421.5-2015机床检验通则 第5部分：噪声发射的确定
HG/T 2413.2胶辊表面硬度的测定 邵尔硬度计法HG/T 3078-2001橡胶、塑料辊表面特性QB/T 1525制鞋机械产品型号编制方法
QB/T 1588.1 轻工机械 焊接件通用技术条件
QB/T 1588.2轻工机械 切削加工件通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件
QB/T 1588.5轻工机械 包装通用技术条件
QB/T 1753.1轻机产品图样及设计文件规定术语
3产品分类
3.1 分类方法
按被复合的材料分类，可分为面料与衬料复合、面料与衬料膜复合。
3.2结构型式
产品主要由面料与衬料放卷、膜放卷与隔膜收卷、展开、纠偏、张力控制、熔胶、胶点转移、压复合、冷却、湿气反应固化、收卷和电气控制等装置组成。
3.3产品型号
产品型号编制方法参照QB/T 1525的规定编制。
3.4基本参数
基本参数应符合表1规定。
表1
项 目
复合材料最大有效幅宽
最大复合速度
热熔胶加热温度
加热方式
单位
mm
m/min
℃
-
基本参数
2600
40(可调)
≤200(可调)
电、电热油
