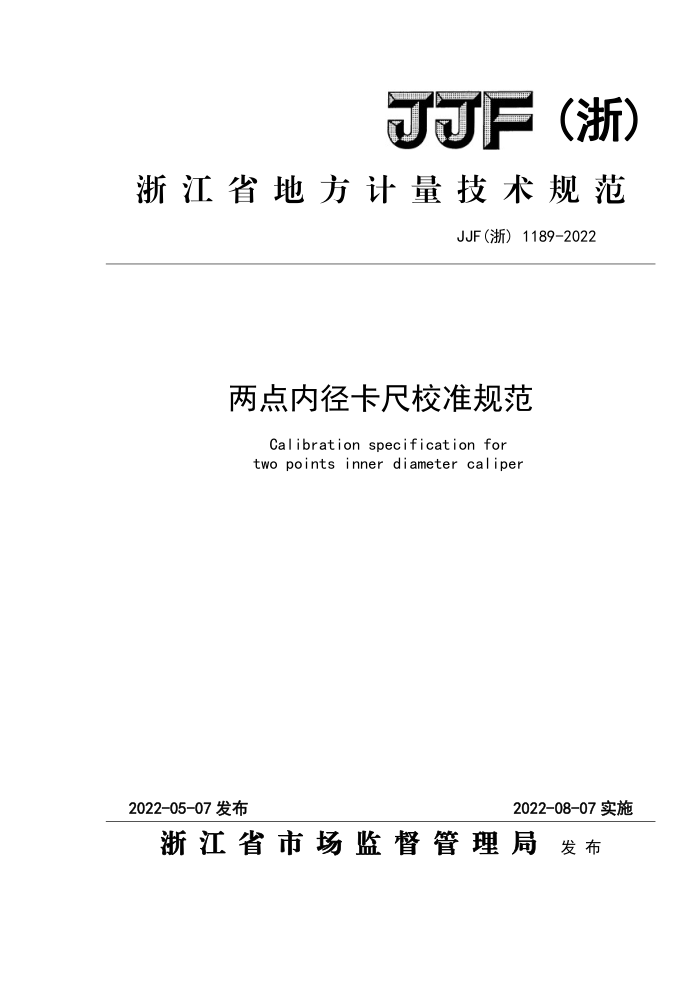

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1189-2022
两点内径卡尺校准规范
Calibration specification for two points inner diameter caliper
2022-08-07实施
2022-05-07发布
浙江省市场监督管理局 发布 JJF(浙）1189-2022
两点内径卡尺校准规范 Calibration specification for two points inner diameter caliper
JJF（浙）1189-2022
归口单位：浙江省市场监督管理局主要起草单位：丽水市质量检验检测研究院
参与起草单位：景宁畲族自治县标准计量管理所
本规范委托丽水市质量检验检测研究院负责解释 JJF（浙）1189-2022
本规范主要起草人：
刘 俏（丽水市质量检验检测研究院）刘 凯（丽水市质量检验检测研究院）陈翔 （丽水市质量检验检测研究院）
参与起草人：
杨颖（丽水市质量检验检测研究院）林俊（丽水市质量检验检测研究院）丁文强（丽水市质量检验检测研究院）叶雯（景宁畲族自治县标准计量管理所） JJF(浙）11892022
目 录
引言 1范围· 2引用文件 3术语 4概述 5计量特性 6校准条件· 6.1环境条件· 6.2校准项目和测量标准及其他设备· 7校准方法· 7.1初始值重合度· 7.2初始值误差 7.3示值变动性· 7.4漂移 7.5示值误差 8校准结果表达 9复校时间间隔·.· 附录A两点内径卡尺示值误差测量结果不确定度评定附录B校准原始记录参考格式：附录C校准证书（内页）参考格式：
(II) (1) (1) (1) (1) (2) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (7) (10) (11) JJF（浙）1189-2022
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1094-2002《测量仪器特性评定》、JJG30-2012《通用卡尺》共同构成支撑本校准规范制定工作的基础性系列规范
本规范为首次发布。
II JJF(浙）1189-2022
两点内径卡尺校准规范
1范围
本规范适用于分度值（或分辨力）为0.01mm、0.02mm、0.05mm和0.10mm，测量范围上限不大于500mm的游标两点内径卡尺、带表两点内径卡尺和数显两点内径卡尺（以下统称“两点内径卡尺”）的校准。
2引用文件
本规范引用下列文件： JB/T11506-2013《游标、带表和数显中心距卡尺》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用本规范。
3术语和定义
初始值：两点内径卡尺两测头基准面（线）合并时，两测头测量面（线）间距离为两点内径卡尺的初始值。
内尺寸测量专用检具：配合量块测量内侧量具示值误差的专用检具。
4概述
两点内径卡尺是利用带有圆柱测头的尺框在尺身上相对运动，通过游标、指示表或数显形式显示两圆柱测头相对移动分隔的距离，用于测量孔、槽尺寸的计量器具（见图1）。根据指示装置的不同又分为游标两点内径卡尺、带表两点内径卡尺和数显两点内径卡尺（见图2、见图3、见图4）。
H
1一圆柱测头；2一基准面（线）；3-测量面（线）；4-紧固压块； 5一尺框；6一制动螺钉；7一微动装置；8一尺身。
图1两点内径卡尺
1 JJF（浙）1189-2022
101
1一主标尺；2一游标尺。 图2游标两点内径卡尺指示装置
1一毫读数部位： 2一指示表。 图3带表两点内径卡尺指示装置
2
do0.00 +
1一功能按键： 2一数字显示器指示表。
图4数显两点内径卡尺指示装置
5计量特性 5.1初始值重合度 5.1.1 游标两点内径卡尺两测头基准面（线）相接触，游标上的“初始”标记和“尾” 标记与主标尺相应标记应相互重合。其重合度应符合表1的规定。
表1“零”标记和“尾”标记与主标尺相应标记应相互重合
mm
“零”标记重合度
“尾”标记重合度
分度值 0. 02 0. 05 0. 10
±0.010 ±0.020 ±0.030
±0.005
±0.010
5.1.2带表两点内径卡尺两测头基准面（线）相接触时，指针应指向圆标尺上的“初
2 JJF（浙）1189-2022
始”标尺标记，并处于正上方12点钟方位，左右偏位不大于一个标尺分度，此时毫米读数部位相对于主标尺“初始”标记的位置离线不大于标记宽度，压线不大于标记宽度的1/2。 5.2初始值误差
两点内径卡尺两测头基准面（线）合并时，两测头测量面（线）间距离应等于两点内径卡尺测量范围的初始值，初始值的显示值与测得值之差即为初始值误差。 5.3示值变动性
带表两点内径卡尺不超过分度值的1/2。数显两点内径卡尺不超过0.01mm。 5.4漂移
数显两点内径卡尺的数字漂移在1h内不大于一个分辨力，带有自动关机功能的数显两点内径卡尺可不校准此项。 5.5示值误差
两点内径卡尺示值的最大允许误差应符合表2的规定。
表2示值误差最大允许误差
mm
分度值/分辨力
测量范围上限
0. 05 最大允许误差
0.10
0.01、0.02
70 70~200 200~300 300~500
±0. 02 ±0.03 ±0.04 ±0.05
± 0. 05
±0.10
± 0. 08
注：技术参数仅作参考，不做判定依据。 6校准条件 6.1环境条件
校准室温度：（20土5）℃。 校准室相对湿度：不大于80%。 校准前，应将被校卡尺及标准块等校准设备置于平板或木桌上，其平衡温度时
间见表3。
