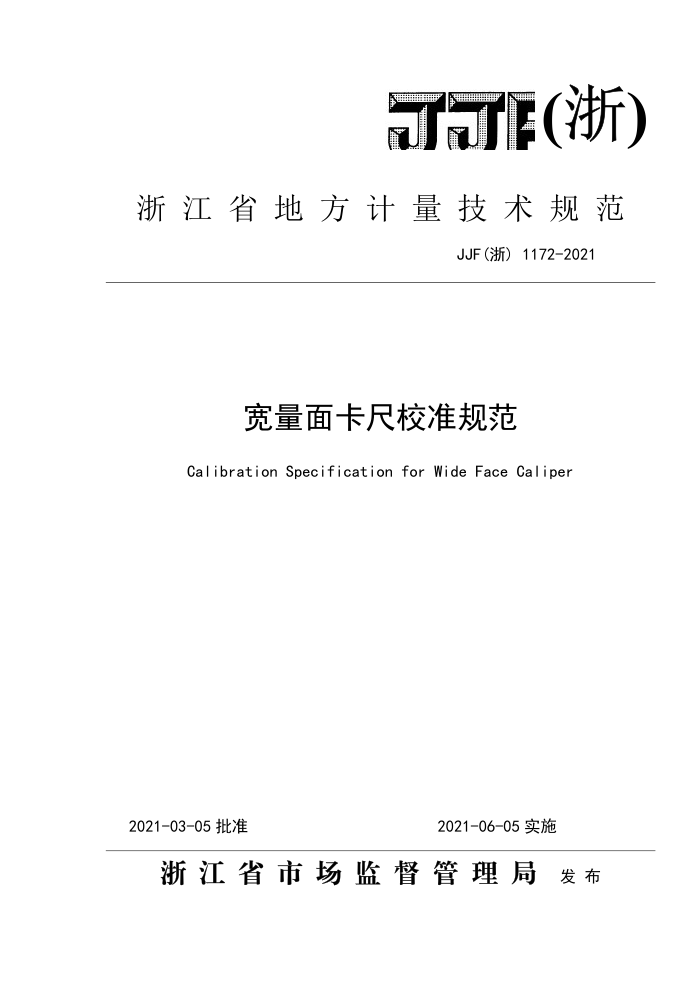

浙江省地方计量技术规范
JJF（浙）1172-2021
宽量面卡尺校准规范 Calibration Specification for Wide Face Caliper
2021-03-05批准
2021-06-05实施
浙江省市场监督管理局 发布 JJF（浙)1172-2021
宽量面卡尺校准规范 Calibration Specification
JJF（浙）1172-2021
for wide Face Caliper
归口单位：浙江省市场监督管理局
主要起草单位：丽水市质量检验检测研究院
参与起草单位：景宁族自治县标准计量管理所
舟山市质量技术监督检测研究院
浙江省方正校准有限公司
本规范委托浙江省市场监督管理局负责解释 JJF(浙)1172202
本规范主要起草人：
杨颖（丽水市质量检验检测研究院）丁文强（丽水市质量检验检测研究院）刘凯（丽水市质量检验检测研究院）
参与起草人：
李旭东（丽水市质量检验检测研究院）
阙菊华（丽水市质量检验检测研究院）
叶雯（景宁畲族自治县标准计量管理所）郝华东（舟山市质量技术监督检测研究院）林俊（丽水市质量检验检测研究院）周滢（浙江省方正校准有限公司） JJF（浙）1172-2021
目 录
引言 1范围…. 2引用文件 3概述· 4计量特性 4.1标尺标记宽度和宽度差 4.2测量面的表面粗糙度 4.3测量面的平面度· 4.4刀口内量爪的平行度 4.5零值误差· 4.6示值变动性· 4.7漂移 4.8示值误差、细分误差和宽量面两测量面平行度 5校准条件 5.1环境条件 5.2校准项目和标准器及其它设备 6校准方法： 6.1标尺标记宽度和宽度差· 6.2测量面的表面粗糙度· 6.3测量面的平面度 6.4刀口内量爪的平行度.· 6.5零值误差 6.6示值变动性 6.7漂移·. 6.8示值误差、细分误差和宽量面两测量面平行度.. 7校准结果表达 8复校时间间隔· 附录A宽量面卡尺示值误差测量结果的不确定度评定示例· 附录B校准原始记录参考格式· 附录C校准证书（内页）参考格式：
(II) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (5) (6) (6) (6) (8) (8) (9) (12) (13)
1 JJF(浙)1172-2021
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性规范基础和依据。
本规范为首次制定。
II JJF(浙)1172-2021
宽量面卡尺校准规范
1范围
本规范适用于分度值或分辨力为0.01mm、0.02mm，测量面宽度不大于50mm，测量范围上限至300mm各种规格的游标、带表和数显宽量面卡尺的校准。
2引用文件
2
本规范引用下列文件： GB/T21388-2008游标、带表和数显深度卡尺 GB/T21389-2008游标、带表和数显卡尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用本规范。
3概述
宽量面卡尺是用来测量跨度较大测量面且测量表面受力较小物体的计量器具。 按读数形式分为游标宽量面卡尺（见图1、图2）、数显宽量面卡尺（见图3、图4）和带表宽量面卡尺（见图5）。
5
6
4
O
alalahiel
O e
0.02mm lhmlmulmliuel
tuylmlmlmlunk 9
8
图1 带刀口内量瓜游标宽量面卡尺
1一刀口内量爪：2一尺框：3一紧固螺丝；4一尺身：5一主标尺：6一深度测量杆；
7一深度测量面：8一游标尺：9一宽量面
1 JJF(浙)1172-2021
5
14 / 15
D
0.02mm lulumlmliulu amllult uhm
L7
6
图2不带刀口内量爪游标宽量面卡尺
1-尺框：2一紧固螺丝：3一尺身；4-主标尺：5一深度测量杆：6一深度测量面：7-游标尺：8一宽量面
4
0000.00
图
图3带刀口内量爪数显宽量面卡尺
1一刀口内量爪；2一尺框；3一紧固螺丝；4一数字显示器；5一微动装置；6一功能按钮；7一宽量面
4
E
灸 0000.00
图
图4不带刀口内量爪数显宽量面卡尺
1一尺身；2一尺框；3一紧固螺丝；4一数字显示器；5一微动装置；6一功能按钮：7一宽量面
2 JJF（浙）1172-2021
6
A
L9
18
.10
图5带表宽量面卡尺
1一刀口内量爪：2一尺框：3一紧固螺丝；4一尺身：5一主标尺；6一深度测量杆；
7一深度测量面；8一圆标尺；9一毫米读数部位；10一宽量面
图6宽量面卡尺测量面
1一宽量面卡尺测量宽度a：2一宽量面卡尺测量长度b
4计量特性
4.1标尺标记宽度和宽度差 4.1.1游标宽量面卡尺的主标尺和游标尺标记宽度和宽度差见表1的规定。
表1 标尺标记的宽度和宽度差
mm
分度值 0. 02
标尺标记宽度差
标尺标记宽度
0.02
0.08~0.18
4.1.2带表宽量面卡尺的主标尺标记和圆标尺标记宽度及指针末端宽度应为（0.10～ 0.20）mm，宽度差应不超过0.05mm。 4.2测量面的表面粗糙度
宽量面卡尺测量面的表面粗糙度应符合表2的规定
3
