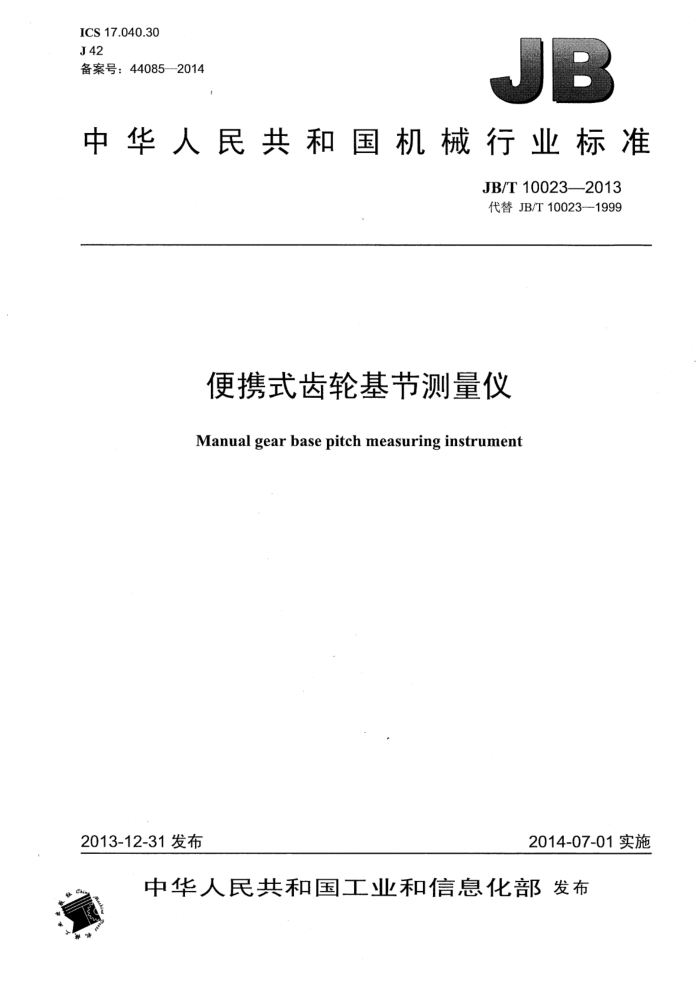

ICS 17.040.30 J 42 备案号：44085—2014
JB
中华人民共和国机械行业标准
JB/T10023—2013 代替JB/T10023-1999
便携式齿轮基节测量仪
Manualgearbasepitchmeasuringinstrument
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中 华 人民共 和 中国
机械行业标准便携式齿轮基节测量仪
JB/T10023—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2014年9月第1版第1次印刷
：元
*
书号：15111·11266 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T100232013
目 次
前言 1 范围 2规范性引用文件 3术语和定义
型式与基本参数，
4
4.1型式， 4.2 基本参数 5要求. 5.1外观及相互作用.. 5.2计量性能 5.3附件.. 6检验方法. 6.1 检验条件 6.2外观及相互作用.. 6.3计量性能 6.4附件.. 7标志与包装 7.1标志... 7.2包装图1基节仪的外形示意图 JB/T10023—2013
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10023—1999《便携式齿轮基节测量仪》，与JB/T10023-1999相比主要技术变化如
下：
增加了规范性引用文件（见本版的第2章，1999年版的第2章）；增加了检验项目及方法（见本版的第6章，1999年版的附录A）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准起草单位：浙江省计量科学研究院、中国计量学院。 本标准主要起草人：吴建明、许照乾、严瑾、路璐、刘维、郭天太。 本标准所代替标准的历次版本发布情况为：
ZBJ42023—1988; JB/T 100231999。
II JB/T10023—2013
便携式齿轮基节测量仪
1范围
本标准规定了便携式齿轮基节测量仪的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。
本标准适用于被测齿轮模数为1mm～16mm的便携式齿轮基节测量仪（以下简称“基节仪")。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1219—2008 指示表 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书总则 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T14436—1993 工业产品保证文件 总则 GB/T18761—2007 电子数显指示表 JB/T9329—1999 仪器仪表运输，运输贮存基本环境条件及试验方法
3术语和定义
GB/T10095.1一2008界定的以及下列术语和定义适用于本文件。
3.1
便携式齿轮基节测量仪 manualgearbasepitchmeasuringinstrument 根据绝对测量法，采用指示表类量具测量齿轮基节偏差的手动测量仪器。
4型式与基本参数
4.1 型式
基节仪的外形示意图如图1所示。图示仅供图解说明，不表示详细结构。 4.2基本参数
与指示表配合孔的直径为8H7。 JB/T10023—2013
前对块
合对块
指示表
2
调节旋钮 调节螺钉 紧固螺钉 固定量爪 定位量爪活动量爪
附件
图1 基节仪的外形示意图
5要求
5.1外观及相互作用 5.1.1基节仪上不得有影响使用性能的外部缺陷。 5.1.2基节仪上各活动部分工作时应平稳、灵活、无卡滞现象。 5.1.3基节仪上各紧固件应紧固可靠，不应有松动现象。 5.2计量性能 5.2.1指示表：选用分度值0.001mm、量程不大于1mm的指示表，其应符合GB/T12192008的规定。也可选用电子数显指示表，并符合GB/T18761一2007的规定。 5.2.2测量面的表面粗糙度：固定量爪测量面及定位量爪测量面的表面粗糙度Ra值不应大于0.1μm；活动量爪测量面的表面粗糙度Ra值不应大于0.2um。 5.2.3测量面硬度：基节仪各测量面硬度不应低于713HV。 5.2.4测力：测力为1.5N～2.5N，测力变化不应大于0.5N。 5.2.5示值的最大允许误差、示值变动性：基节仪的示值的最大允许误差、示值变动性应符合表1的规定。
表1
单位为毫米
示值的最大允许误差
示值变动性
任意20分度内
任意50分度内
任意10分度内
任意50分度内
±0.002
±0.003
0.0 005
0.001
5.3附件 5.3.1对块工作面的表面粗糙度Ra值不应大于0.05um 5.3.2对块工作面与量块接触面的平面度公差为0.15um。 5.3.3对块工作面的平行度公差为0.5um（距对块工作面边缘0.5mm范围内不计）。 5.3.4前后对块工作面的尺寸差不应大于0.5μm。
2 JB/T10023—2013
6检验方法
6.1检验条件
检测前，应将基节仪及相关的检验设备和器具进行等温处理，环境温度为（20士5）℃。 6.2外观及相互作用
目力观察。 6.3计量性能 6.3.1指示表
按GB/T1219—2008的规定。 6.3.2测量面的表面粗糙度
用表面粗糙度比较样块检验固定量爪测量面、定位爪测量面及活动量爪测量面的表面粗糙度 6.3.3测量面硬度
用维氏硬度计检测各测量面的硬度。 6.3.4测力
如图1所示，调整活动量爪使指示表有一圈左右压缩量，将指示表调零，再松开活动量爪。用测力计沿活动量爪运动方向慢慢加力，读出指示表沿正反方向通过零位时的测力计读数，取两次读数的平均值。 6.3.5示值误差、示值变动性
在卧式光学比较仪的平台上将基节仪固定，活动量爪移动方向与读数光管方向一致，将卧式光学比较仪的测量头与基节仪活动量爪接触，旋转微动螺丝使基节仪指示表的指针由负方向对零。此时，读数光管也应处于零刻度，退回指示表指针，旋转微动螺丝，使指针由-0.05mm、-0.04mm、-0.03mm、 -0.02mm、-0.01mm、0mm、0.01mm、0.02mm、0.03mm、0.04mm、0.05mm各点检定，从读数光管记录各点数值，取差值，即为各检定点的示值误差，
示值变动性的检定按上述方法在任意位置上连续五次重复测量读数，取五次测量结果的最大差值。 6.4附件 6.4.1对块工作面的表面粗糙度
用粗糙度比较样块检测对块工作面的表面粗糙度。 6.4.2对块工作面与量块接触面的平面度
用平晶检测对块工作面与量块接触面的平面度。
6.4.3对块工作面的平行度
用接触式干涉仪以对块工作面的中心长度和周围四点进行检定。 6.4.4前后对块工作面的尺寸差
将前后对块研合后，用接触式干涉仪检定对块工作面与垫块工作面是否在同一平面上。
3 JB/T10023—2013
7标志与包装
7.1标志 7.1.1基节仪上应标志：
a）制造厂厂名或注册商标； b）产品名称； c）可测齿轮模数范围； d）产品制造日期及产品序号或批号。
7.1.2基节仪外包装的标志应符合GB/T6388一1986的规定，并应标志：
a）注册商标或制造厂厂名； b）产品名称； c）可测齿轮模数范围。
7.2包装 7.2.1基节仪的包装应符合GB/T4879—1999和GB/T5048—1999的规定。 7.2.2基节仪经检验符合本标准要求的，应具有符合GB/T14436一1993规定的产品合格证。产品合格证上应标有本标准的标准编号、产品序号或批号和出厂日期，以及符合GB/T9969一2008规定的使用说明书、装箱单。 7.2.3基节仪在运输包装条件下应符合JB/T9329一1999的要求。
