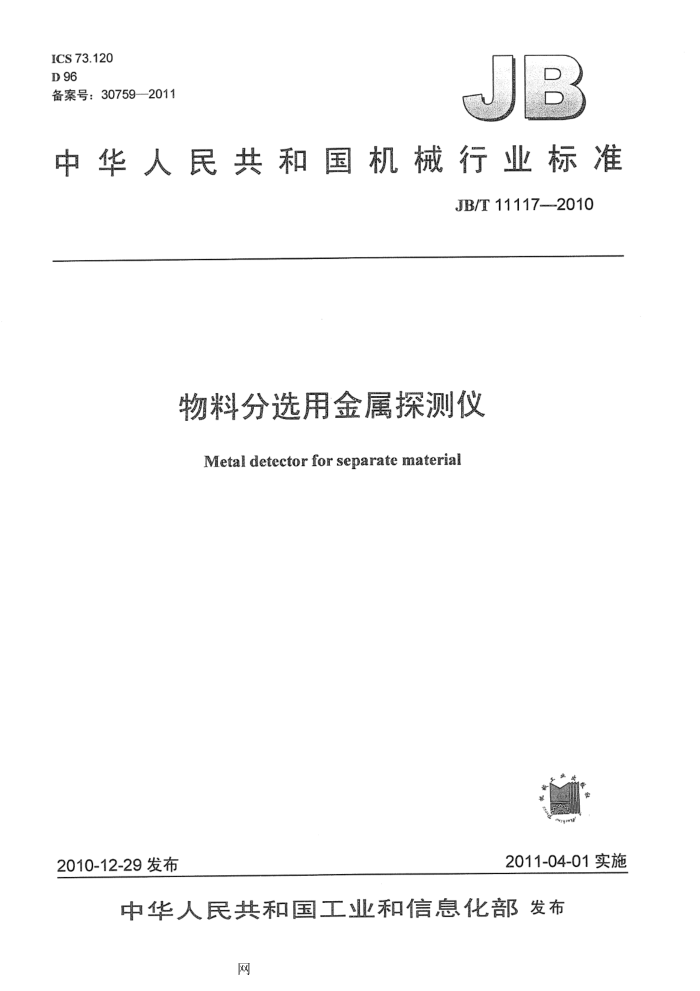

ICS 73.120 D 96 备案号：30759—2011
中华人民共和国机械行业标准
JB/T11117—2010
物料分选用金属探测仪
Metal detector for separate material
2011-04-01实施
2010-12-29发布
中华人民共和国工业和信息化部发布
网 JB/T11117—2010
前 創言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：镇江电磁设备厂有限责任公司。 本标准参加起草单位：抚顺隆基电磁科技有限公司、山东华特磁电科技股份有限公司。 本标准主要起草人：杨钢、陈建生、黄嘉琳、邵贵成、刘风亮。 本标准为首次发布。
III
网 JB/T11117-2010
物料分选用金属探测仪
1范围
本标准规定了物料分选用金属探测仪的产品分类、技术要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于物料分选用金属探测仪（以下简称金属探测仪）。该金属探测仪主要用于矿山、钢铁、 水泥、煤炭和电力等行业带式输送线上，探测混杂在散状物料中金属杂质。 2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装储运图示标志（GB/T191—2008，ISO780：1997；MOD） GB/T 700 碳素结构钢（GB/T700-2006，ISO630：1995，NEQ） GB/T6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书‘总则 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB14048.12006低压开关设备和控制设备第1部分：总则（EC60947-1：2001，MOD）
3产品分类 3.1型式
金属探测仪的传感器和控制箱组合为一体并可拆卸。探测传感器为单匝或多匝可拆卸结构。 3.2型号
金属探测仪的型号表示方法如下：
T Y-
J
适应输送机带宽，单位为厘米（cm）仪器探测金属
标记示例：适应输送机带宽为1200mm的物料分选用金属探测仪，其标记为： JTY-120金属探测仪
3.3基本参数
金属探测仪的基本参数应符合表1的规定。
网 JB/T11117-2010
表 1
型号适应输送机带宽mm 探测灵敏度 非磁性矿物
JTY50
JTY65 650
JTY80 800
JTY—100
JTY---120 1 200
JTY140
500
1 000
1 400 @40X40
$20×20 25 ×25
$25×25 30×30 连续 <50W
30X30
mm
磁性矿物工作制整机功率工作电压适应带速型号
40×40
50×50
AC220（1±10%）V频率50（1±5%）Hz
0.5m/s~8.0m/s
JTY--160 1600
JTY180 JTY--200 1800
JTY-220
JTY-240 2 400
适应输送机带宽mm 探测灵敏度 非磁性矿物 50×50
2200
2 000
$60×60 $70×70 连续 50W
mm
$60×60
磁性矿物
工作制整机功率工作电压适应带速
AC220（1±10%）.V，频率50（1±5%）Hz
0.5m/s~8.0m/s
注：探测灵敏度指标准样件通过金属探测仪时应予探出的最小阀值。
4技术要求 4.13 金属探测仪应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。 4.2 金属探测仪在下列条件下应能可靠地工作：
a）海拔不超过2500m； b）环境温度为-25℃50℃； c）空气的相对湿度不大于90%（温度为25℃时）； d）周围无爆炸性气体、重导电尘埃和雨雪侵入； e）无剧烈震动； f）与两边托辊距离不小于500mm。
4.3控制箱应采用双门结构，其防护等级应符合GB14048.1一2006中IP54的规定。 4.4 金属探测仪的灵敏度应能根据物料的磁导率和电导率进行调节。 4.5金属探测仪应采取抗干扰措施，对电路自身产生的噪声和外界各种干扰具有较强的抑制能力，防止误动作。 4.6金属探测仪应采取可靠接地措施，在接地处应有明显的接地标志。 4.7 金属探测仪应能输出一组检测信号（开点和闭点），并可接入系统进行联锁控制。当检测到金属杂质时应发出声光信号。 4.8金属探测仪传感器的下方应安装减震橡胶垫。
2
网 JB/T11117---2010
4.9控制箱的电气间隙不应小于5mm，爬电距离不应小于6mm。 4.10金属探测仪应有计数装置。计数装置应能准确记录发出信号次数，并具有手动复位功能。 5试验方法 5.1灵敏度试验，用GB/T700中的Q235材料制作成符合表1要求的标准样件，看标准样件通过时金属探测仪能否可靠动作。每10s试验一次，重复试验六次无误动作。 5.2电气间隙、爬电距离应按GB14048.1的规定检验。 6检验规则 6.1检验分类
金属探测仪的检验分为出厂检验和型式检验 6.2出厂检验 6.2.1每台金属探测仪须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验在制造厂进行，持续通电24h后检验灵敏度、4.6、4.7、4.9和4.10。 6.3型式检验 6.3.1有下列情况之一时，金属探测仪应进行型式检验：
a）新产品投产前或老产品转厂生产时； b）当产品结构、工艺或材料有重大改变，可能影响产品性能时： c）正常生产时每隔三年： d）产品停产一年以上恢复生产时： e）出厂检验结果与上次型式检验有较大差异时； f）国家质量监督检验机构提出进行型式检验的要求时。
6.3.2型式检验应符合本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中任意抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7标志、包装、运输和贮存 7.1金属探测仪应在适当而明显的位置固定产品标牌。其标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称和地址； b）产品名称及型号； c）产品执行的标准号； d）主要技术参数； e）出厂编号； f）制造日期。
7.2金属探测仪应采用封闭包装，包装应符合GB/T13384的要求。包装箱应坚固耐震、通风防雨，并符合陆路和水路运输要求。 7.3金属探测仪的包装标志应符合GB/T191和GB/T6388的规定。 7.4金属探测仪应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）装箱清单。
3
网 JB/T11117--2010
7.5 金属探测仪的使用说明书应符合GB/T9969的规定。 7.6 金属探测仪应贮存在干燥的库房中。 7.7 金属探测仪每存放一一年应进行一次养护。
