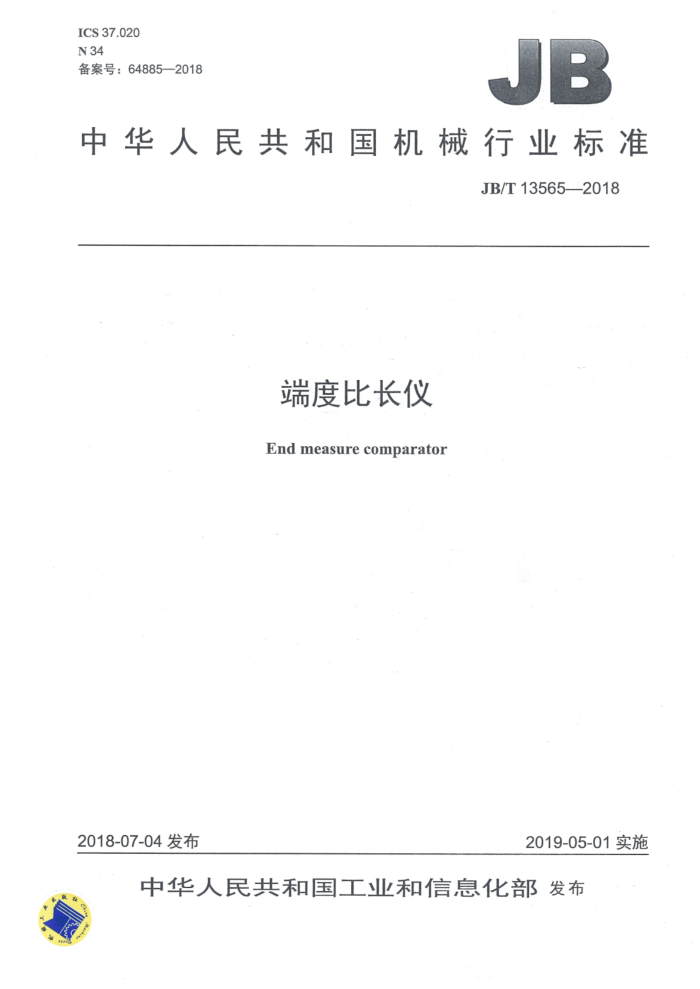

ICS37.020 N34 备案号：64885—2018
JB
中华人民共和国机械行业标准
JB/T13565—2018
端度比长仪 Endmeasurecomparator
2018-07-04发布
2019-05-01实施
中华人民共和国工业和信息化部发布 JB/T13565-2018
目 次
前言 1范围 2规范性引用文件 3术语和定义.. 4型式及基本参数. 要求...
m
5
5.1 主要技术指标.. 5.2量爪工作面的要求.. 5.3外观及各部分相互作用 5.4电气安全性能. 5.5抗干扰能力 5.6运输、贮存基本环境试验 6试验方法. 6.1 试验条件 6.2 示值误差. 6.3 示值零点的重复性 6.4 头架沿基座导轨移动的角偏摆 6.5 头架量爪外工作面与尾架量爪外工作面的平行度 6.6 量爪内、外工作面的表面粗糙度 6.7 量爪内、外工作面的平面度. 6.8 量爪内、外工作面的平行度.. 6.9 量爪中心厚度A和B的尺寸互差 6.10 外观及各部分相互作用， 6.11 电气安全性能试验 6.12 抗干扰能力试验. 6.13 运输、贮存基本环境条件试验、 7检验规则 7.1 检验分类 7.2 出厂检验（即交货检验） 7.3型式检验 8标志、包装、运输和贮存. 8.1标志. 8.2 包装 8.3．运输.. 8.4 贮存
图1 仪器示意图，图2示值误差试验
I JB/T135652018
图3头架沿基座导轨移动角偏摆的检验图4头架量爪外工作面与尾架量爪外工作面的平行度的检验图5量爪外工作面平面度的检验，图6量爪内、外工作面平行度和量爪中心厚度的检验
表1 型式及基本参数. 表2主要技术指标... 表3量爪工作面的要求. 表4温度条件表5 型式检验判定
ⅡI JB/T135652018
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本标准起草单位：贵阳新天光电科技有限公司、上海理工大学、贵州省光学测量工程技术研究中
心、宁波永新光学股份有限公司、宁波市教学仪器有限公司、苏州一光仪器有限公司、南京江南永新光学有限公司、南京东利来光电实业有限公司、宁波湛京光学仪器有限公司、梧州奥卡光学仪器公司、 宁波华光精密仪器有限公司、上海光学仪器研究所。
本标准主要起草人：胡清、冯琼辉、罗武勇、曾丽珠、王国瑞、鲁义、李晞、杨广烈、熊守裕、张景华、徐利明。
本标准为首次发布。
I JB/T13565—2018
端度比长仪
1范围
本标准规定了端度比长仪的术语和定义、型式及基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于测量轴线呈水平状态的、以光栅线位移测量系统作为长度基准的端度比长仪（以下简称仪器）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T2831—2009光学零件的面形偏差 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 13384 机电产品包装通用技术条件 GB/T 14436 工业产品保证文件总则 GB/T25480—2010仪器仪表运输、贮存基本环境条件及试验方法 JB/T10080.1-2011光栅线位移测量系统第1部分：光栅数字显示仪表
3术语和定义
下列术语和定义适用于本文件。
3.1
端度endmeasure 被测件上，两个面对面或两个背对背表面之间距离所决定的长度尺寸。
3.2
端度比长仪 endmeasurecomparator 利用本身的长度基准，对大长度量具的量值进行标定或校准的长度测量仪器，如图1所示。
1 JB/T13565——2018
说明： 1 一尾架； 2
一头架； 7- 一基座， A 尾架量爪中心厚度： B 一头架量爪中心厚度。
6
一量爪；一外工作面；
3
4——内工作面； 5——光栅数字显示仪表；注：本图仅表示组成，不表示具体结构。
图1 仪器示意图
3.3
头架headstock 能沿仪器基座导轨运动，具有测量用的量爪和示值读数装置的部件，如图1所示。
3.4
尾架·tailstock 固定在仪器基座上；具有测量用的量爪的部件，如图1所示。
3.5
示值误差indicatingerror 以头、尾架量爪外工作面相接触标定示值零点，当头架移动长度为L时，仪器的示值与移动长度
的约定真值之差。
注：在对示值误差进行检验时，约定真值就是作为检验基准的试验工具所给出的长度值。
型式及基本参数
1
仪器的型式及基本参数应符合表1的规定。
表1 型式及基本参数
型式最大测量长度m
I型
IⅡI型
1,2,3
数字显示系统的分辨力μm
1
2~3
示值零点的测量力N 量爪内、外工作面的硬度HRC
0
'62~65
2 JB/T13565-2018
5要求
5.1主要技术指标
仪器的主要技术指标应不超过表2的规定。
表2主要技术指标
型式
序号
单位
指标
I型
Ⅱ型
允许值
示值误差示值零点的重复性
±(4+L/125)
1 2 3 4
±(2+L/200)
μm μm (")
2
4
头架沿基座导轨移动的角偏摆
±(5+L/200)
头架量爪外工作面与尾架量爪外工作面的平行度误差 mm 注：L为头架到示值零点的距离，单位为毫米（mm）。
0.002
5.2量爪工作面的要求
量爪工作面的要求应不超过表3的规定。
表3量爪工作面的要求
序号 1 2 3 4 5.3外观及各部分相互作用 5.3.1仪器外表应保证：电镀表面不应有脱皮和斑点存在；漆面不应有磕碰伤和显著的颜色不均匀：零件表面不应有毛刺，外部零件锐边应倒棱；零件接合处应齐整 5.3.2基座和量爪金属裸露面不应有锈蚀、碰伤和显著的划痕，以及影响测量的其他缺陷。 5.3.3数字显示屏显示的字符应清晰、完整、对比度适当；屏面应清洁，无划痕、气泡和脱胶等影响读数的缺陷。 5.3.4光栅数字显示仪表的按键手感明显，反应灵敏，功能正常。标注文字或符号应清晰、含义准确、 易懂。 5.3.5 所有紧固零件应保证紧固可靠；各活动部分移动和转动应平稳舒适，不应有卡滞和急跳现象。 5.3.61 仪器上所有刻度、刻字及铭牌标识应清晰、明显。 5.3.7 所有附件装卸和调整应方便、可靠。 5.3.8 量爪上应标记量爪中心厚度A和B（或A+B）的尺寸；或标记编号，且仪器应具有相同编号的
指标
单位 μm mm mm mm
要求 0.4 0.001 5 0.002 ≤0.001
内、外工作面的表面粗糙度Ra 内、外工作面的平面度公差内、外工作面的平行度公差量爪中心厚度A和B的尺寸互差
3
