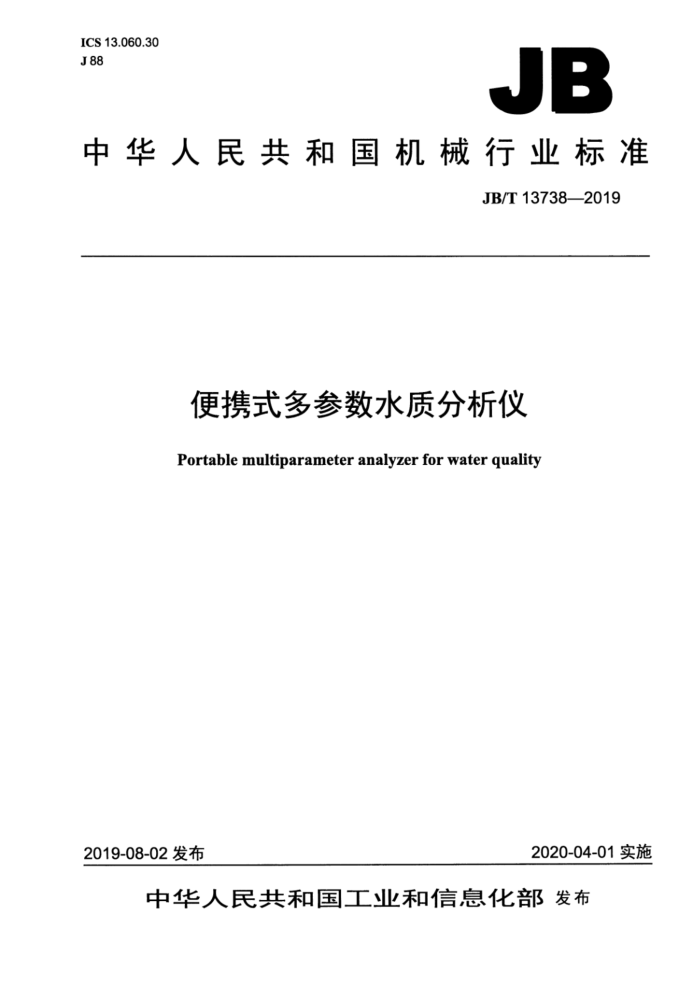

ICS 13.060.30 J88
JB
中华人民共和国机械行业标准
JB/T13738—2019
便携式多参数水质分析仪
Portablemultiparameteranalyzerforwaterquality
2020-04-01实施
2019-08-02发布
中华人民共和国工业和信息化部发布 JB/T13738—2019
目 次
前言 1范围 2规范性引用文件 3要求 3.1正常工作条件. 3.2外观要求 3.3 性能要求，
1
3.4安全要求 3.5 运输、运输贮存 3.6 成套性
4试验方法. 4.1 外观.. 4.2 性能试验 4.3 安全性试验 4.4 运输、运输贮存 4.5 成套性 5检验规则. 5.1 检验分类 5.2出厂检验. 5.3型式检验... 6标志、包装、运输和贮存
6
E
表1正常工作环境. 表2性能要求. 表3 试验电压 JB/T13738-2019
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：绍兴市质量技术监督检测院、上海仪电科学仪器股份有限公司、无锡市拜沃特环
保科技有限公司、长江大学、中国科学院武汉岩土力学研究所、江苏中宜生态土研究院有限公司、山东鹤见红旗环境科技有限公司。
本标准主要起草人：王晟、沈忠昀、金建余、孔赞、赵丹丹、邹培、陈亿军、姜利国、冯荣彪、 管虹、 卫东、曹灿、孟思明、刘磊、方彬彬、韩琦。
本标准为首次发布。
II JB/T13738—2019
便携式多参数水质分析仪
1范围
本标准规定了便携式多参数水质分析仪的要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以分光光度法为原理且能同时检测两个及两个以上水质指标的便携式多参数水质分
析仪（以下简称仪器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4793.1—2007 测量、控制和实验室用电设备的安全要求第1部分：通用要求 GB/T11606—2007 分析仪器环境试验方法 GB/T12519—2010 分析仪器通用技术条件
3要求
3.1正常工作条件
除非另有规定，仪器正常工作环境应符合表1的要求。
表1 正常工作环境
条件 5℃~40℃ ≤90%
名称环境温度环境相对湿度供电电源
AC（220±22）V，（50±1）Hz
3.2外观要求 3.2.1 仪器的外观应整齐、清洁，表面涂、镀层无明显剥落、擦伤。 3.2.2所有铭牌及标志应清晰和耐久，内容应包括产品名称、型号、出厂编号、制造日期、制造厂名称。 3.2.3 所有紧固件不应松动，各种调节件应灵活，且功能正常。 3.2.4 仪器外壳应采用耐腐蚀材料，正常使用中仪器不应锈蚀。 3.2.5 仪器可拆部分应能无障碍地拆装。 3.3性能要求
仪器的性能应符合表2的要求。
- JB/T13738—2019
表2性能要求
名称零点漂移示值误差重复性稳定性
试验方法 4.2.3 4.2.4 4.2.5 4.2.6 4.2.7
性能指标 ±5%FS ± 10% ≤5% ≤6 mg/L ± 5%
电源电压变化影响
3.4安全要求 3.4.1标志和文件
应符合GB4793.1—2007中第5章的规定。 3.4.2 防电击要求 3.4.2.1接触电流
由交流网供电的仪器，其接触电流应符合GB4793.1-2007中6.3的规定。 3.4.2.2保护接地
由交流网供电的仪器，其保护接地应符合GB4793.1一2007中6.5.1的规定。 3.4.2.3介电强度
由交流网供电的仪器，在电源输入端与可触及导电零部件之间施加规定的试验电压，历时1min，不应出现击穿或重复飞弧现象。
注：仪器设计时，可参考GB/T12519一2010中附录A确定试验电压。 3.5运输、运输贮存
仪器在包装运输状态下，应按GB/T11606一2007中2.4规定的试验项目，进行交变湿热、低温贮存、高温贮存、跌落和碰撞试验，试验要求如下：
a）交变湿热试验：相对湿度为95%，温度为40℃； b）低温贮存试验：温度为-40℃（带液晶显示器类的仪器温度为-20℃）； c）高温贮存试验：温度为55℃： d）跌落试验：跌落高度为250mm。 试验后，包装箱不应有较大的变形和损伤，受试仪器不应有变形、松脱、涂覆层剥落等机械损伤。
全部试验完成后，将仪器置于正常工作条件下进行检验。其性能（包括零点漂移、示值误差、重复性、 稳定性）应符合本标准3.3的要求。 3.6 6成套性
仪器的成套性应符合随机装箱单的要求。
4试验方法
4.1外观
目测和手动检查。
2 JB/T13738—2019
4.2性能试验 4.2.1试验条件 4.2.1.1试验环境条件
除非另有规定，仪器应在3.1规定的条件下进行试验。试验期间的温度波动不应超出土5℃。 4.2.1.2试验设备和工具
试验所需设备：
天平：精度为0.1mg；单标线移液管、容量瓶：均为A级；烧杯、滴管、玻璃棒等；一自耦调压变压器；耐电压测试仪；泄漏电流测试仪；接地导通电阻测试仪。
-
4.2.1.3试验用试剂、溶液 4.2.1.3.1试剂
除非另有说明，试验时所用试剂均为分析纯，试验用水均为蒸馏水或同等纯度的水。 4.2.1.3.2溶液
量程上限值的10%、20%、50%、80%对应的标准溶液，应用有证标准物质当天配制。 4.2.2预处理
按说明书的要求，进行预热、校准（根据需要）后，进行仪器的性能测试。 4.2.3零点漂移
在仪器的最低量程范围内，将浓度为量程上限值的10%的标准溶液，按说明书要求处理后，放入仪器测量单元，每小时测定1次，连续测定24h。按公式（1）计算零点漂移。
AZ= Z, -Zo 0×100%
(1)
..
R
式中： AZ——零点漂移； Z一偏离Zo最大的示值，单位为毫克每升（mg/L）： Zo一测量的初始零值（最初3次测定值的平均值），单位为毫克每升（mg/L)； R一一仪器量程值，单位为毫克每升（mg/L）。
4.2.4示值误差
在仪器的最低量程范围内，分别将浓度为量程上限值的20%、50%、80%的标准溶液，按说明书要求处理后，放入仪器测量单元，重复测量3次，计算3次测定值的平均值，并按公式（2）计算示值误差，取绝对值最大的△C为示值误差。
3 JB/T13738—2019
C-Cs×100% Cs
AC:
(2)
式中： AC—示值误差；一一仪器测出的标准溶液浓度的平均值，单位为毫克每升（mg/L）： Cs——标准溶液的浓度值，单位为毫克每升（mg/L)。
4.2.5重复性
在仪器的最低量程范围内，将浓度为量程上限值的80%的标准溶液，按说明书要求处理后，放入仪器测量单元，重复测定6次，按公式（3）计算重复性。
2u4-
SA i=1
(3)
x100% A
n-1
式中： SA—重复性： Ai——第i次测量值，单位为毫克每升（mg/L)； A一6次测量值的平均值，单位为毫克每升（mg/L）： n-—测量次数，n=6。
4.2.6稳定性
在仪器的最低量程范围内，将浓度为量程上限值的80%的标准溶液，按说明书要求处理后，放入仪器测量单元，连续测量20min，每隔2min记录一次计数，按公式（4）计算示值稳定性。
AS= Smax -Smi
.. (4)
式中： AS—示值稳定性，单位为毫克每升（mg/L)； Smax最大测量值，单位为毫克每升（mg/L)； Smin最小测量值，单位为毫克每升（mg/L）。
4.2.7电源电压变化影响
在仪器的最低量程范围内，将浓度为量程上限值的80%的标准溶液，按说明书要求处理后，放入仪器测量单元，使用自耦调压变压器将电源电压分别调整为220V、198V、242V，分别连续测量3 次，按公式（5）计算电源电压变化引起的相对误差，取绝对值最大的为电源电压变化影响。
-C20 ×100%
8.= C220
(5)
.
式中： u—电源电压为198V或242V时的影响；
C——电源电压为198V或242V时3次测量值的平均值，单位为毫克每升（mg/L)； C220 一电源电压为220V时3次测量值的平均值，单位为毫克每升（mg/L）。 4.3安全性试验 4.3.1标志和文件
-
按GB4793.1一2007中第5章的规定进行检查。
4 JB/T13738—2019
4.3.2防电击试验 4.3.2.1接触电流 4.3.2.1.1试验豁免条件
在正常工作条件下，当可触及零部件与参考地之间，或仪器上1.8m（沿表面或通过空气）的距离内的任意两个可触及零部件之间电压值不超过33V（交流有效值）或70V（直流）时，可以不进行该项试验。 4.3.2.1.2试验方法
按GB4793.1一2007的规定进行试验。 4.3.2.2保护接地
按GB4793.1—2007中附录F的规定进行试验。 4.3.2.3介电强度 4.3.2.3.1 试验要求
潮湿预处理按GB4793.1一2007中6.8.2的规定进行（该项试验仅在需要时进行）。 在正常工作条件下，仪器处于非工作状态，电源开关置于接通位置，按本标准表3规定的试验电压
对受试仪器进行试验。
表3试验电压
单位为伏
相线-中性线电压交流有效
脉冲电压峰值 (1.2/50 μs)
交流有效值
直流或交流峰值
值或直流值 0~60 >60~130 >130~250 >250~660
500 1 000 1 500 2 000
707 1 420 2 120 2 830
806 1 950 2 890 3 600
可任选交流、直流或脉冲电压峰值试验，仪器能通过三项试验中一项即可。但在产品标准中应明确一种试验方法。
脉冲电压峰值试验在每个极上至少进行3个脉冲，最小间隔时间为1s。 4.3.2.3.2试验方法
电网电源电路：将耐电压测试仪的两端，一端与连接在一起的电源线插头的相线和中性线相连，另一端与连接在一起的所有可能触及的导电零部件相连，在5S内升压至规定的试验电压值，并保持 1min。电源线与可接触导电零部件的抗干扰电容不应开路；若这些电容不能用于进行试验，则可以用一个数值为交流电压1.4倍的直流电压进行试验。
其他电路按照GB4793.1一2007中附录F的规定进行试验。 4.3.2.3.3施加试验电压应遵循的基本规定
试验电压（交流有效值）不大于2000V时，仪器在100%试验电压下可进行多次重复试验。 试验电压（交流有效值）大于2000V时，仪器在100%试验电压下只允许进行两次试验，若要再
5
