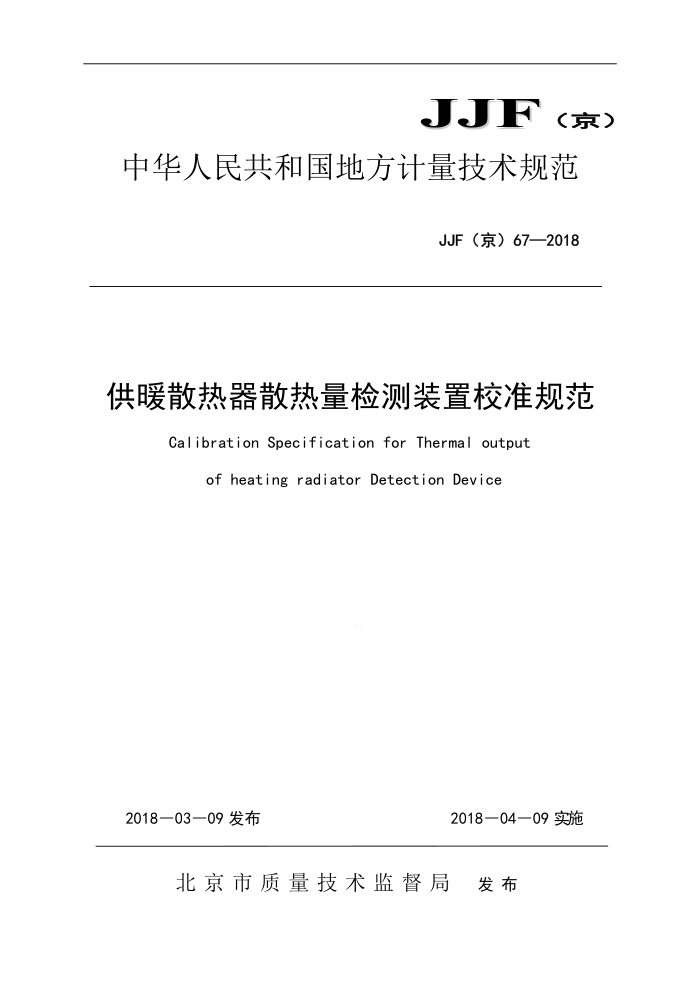

JJF (京）
中华人民共和国地方计量技术规范
JJF（京）67—2018
供暖散热器散热量检测装置校准规范
Calibration Specification for Thermal output
of heating radiator Detection Device
2018—04—09实施
2018—03—09发布
北京市质量技术监督局 发布 JJF（京）67—2018
供暖散热器散热量检测装
置校准规范
Calibration Specification for Thermal output of heating radiator Detection
JJF（京）67－2018
Device
归口单位： 北京市质量技术监督局主要起草单位： 北京市计量检测科学研究院参加起草单位： 中国建筑科学研究院
中国建材检验认证集团股份有限公司英贝儿（天津）测控设备有限责任公司
本规范由北京市市场监督管理局负责解释 JJF（京）67-2018
本规程主要起草人：
李崴 （北京市计量检测科学研究院）鲁贵亮
(北京市计量检测科学研究院)
高春柳 (北京市计量检测科学研究院) 钟颖 (北京市计量检测科学研究院)
参加起草人：
郝志华郭红斌任艳明
（中国建筑科学研究院）
（中国建材检验认证集团股份有限公司）
(英贝儿（天津）测控设备有限责任公司) JJF（京）67—2018
目录
引言
(H) (1)
范围 2 引用文献 3 概述 4 计量性能要求 4.1外观. 4.2示值. 5校准条件. 5.1环境条件. 5.2标准器及其他设备 6校准项目和校准方法 6.1校准项目 6.2校准方法 6.3数据处理， 7校准结果的表达 8复校时间间隔附录A温度测量结果不确定度评定附录B质量测量装置示值误差校准结果不确定度评定，附录C时间测量结果不确定度评定附录D压力测量结果不确定度评定附录E工作介质高度差引起的校准附加误差修正方法附录F校准原始记录参考格式附录G校准原始记录参考格式校准证书内页信息及格式
1
(1) (1) (1) (1) (1 ) .(2) .(2) .(2) (3) (4) (4) (5) (7) (7) .(8) .（10) .(13) （17) .（19) .(20) (23) JJF（京）67-2018
引言
本规范的编制基于供暖散热器散热量检测装置主要技术参数实验测试，参考相关计量检定规程、计量校准规范和国家标准等文件，依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JF1059.1-2012《测量不确定度评定与表示》进行制定
本规范为首次发布。
II JJF（京）67—2018
供暖散热器散热量检测装置校准规范
1范围
本规范适用于供暖散热器散热量检测装置的校准。
2引用文献
本规范引用下列文件： JJG180-2002电子测量仪器内石英晶体振荡器 JJG272-2007空盒气压表和空盒气压计 JJG555-1996非自动秤通用检定规程 JJG1084-2013数字式气压计 JJF1171-2007温度巡回检测仪 JJF1282-2011 1电子式时间继电器 GB/T13754-2017供暖散热器散热量测定方法使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
供暖散热器散热量检测装置是通过测量流过散热器的热媒质量流量（称重法）和散
热器进出口的恰差来确定散热器散热量的试验装置。
其主要性能参数有温度、质量、时间和压力等。
4计量性能要求
4.1外观
供暖散热器散热量检测装置的外壳、机械调节部件、按键、电气连接件等不应有影响供暖散热器散热量检测装置校准的缺陷。
供暖散热器散热量检测装置应有制造商（或商标）、型号、编号等标识。 4.2示值 4.2.1温度示值
温度通道的校准点选取见表1。
表1温度通道校准点选取
传感器位置基准点
校准点 18℃ JJF（京）67—2018
进口水温出口水温
50℃、75℃、90℃ 35℃、50℃、75℃
4.2.2散热器质量测量装置 4.2.2.1散热器质量值的确定应采用检定合格，准确度等级为（ ）的，检定分度值小于等于50g的数字指示秤。 4.2.2.2散热器中热媒的质量值的确定采用称重法得到，选用扣除皮重后最大称量为5kg：分度值至少不低于1g的数字指示秤称量通过装置流过散热器后流入专用称重容器中热媒的质量值。 4.2.3时间示值
供暖散热器散热量检测装置计时方式见表2
表2计时装置计时方式
编号 1 2
计时方式带显示的计时装置
晶体振荡器
4.2.4压力示值
压力仪表的示值误差，校准点不少于5点，所选取的校准点应较均匀分布在（860～ 1060）hPa范围内。 5校准条件 5.1环境条件 5.1.1 温度：（15～35）℃
湿度：≤85%RH 气压： （86～106）kPa
5.1.2其他条件：设备周围环境应无强振动和强电磁干扰存在。 5.2标准器及其他设备 5.2.1温度测量装置
温度测量主要标准由温度传感器和显示仪表组成，测温范围（0100）℃，扩展不确定度≤0.03℃，（k=2）。
主要配套设备为便携恒温设备，温度范围（0～100）℃，水平温场温差≤0.05℃，垂直温场温差≤0.1℃，温度波动度≤0.05℃。 5.2.2质量测量装置
2 JJF（京）67—2018 表3质量测量装置计量参数
仪器设备名称
型号/规格
准确度 M1, F2
码
20kg~0.01g
5.2.3时间测量装置
时间测量装置采用数字式电秒表、通用计数器与外频标组成， 5.2.3.1数字式电秒表
a）测量范围：（1~999）s b）最大允许误差：土0.02s
5.2.3.2通用计数器
a)测量范围：DC~2.7GHz b)测量分辨力：1×10-9
5.2.3.3外频标
a)测量范围：5MHz、10MHz b)频率偏差：1×10-12
5.2.4压力测量装置 5.2.4.1标准器
压力测量标准器可在下列仪器中选择： a）气体活塞式压力计； b）标准压力发生器； c）数字式压力计。 选用的压力标准器的测量范围应包含（860～1060）hPa。标准器的最大允许误差绝
对值要≤0.3hPa。 5.2.4.2辅助设备
大气压力计校准箱：与标准器配合使用，具有示值校准所需的升压、降压功能；并具有良好的气密性，其漏气率在10min内，气压变化不大于0.3hPa。
6 校准项目和校准方法
6.1校准项目
供暖散热器散热量检测装置的温度示值误差，质量示值误差、时间示值误差、压力示值误差为校准项目。校准项目见表4
3
