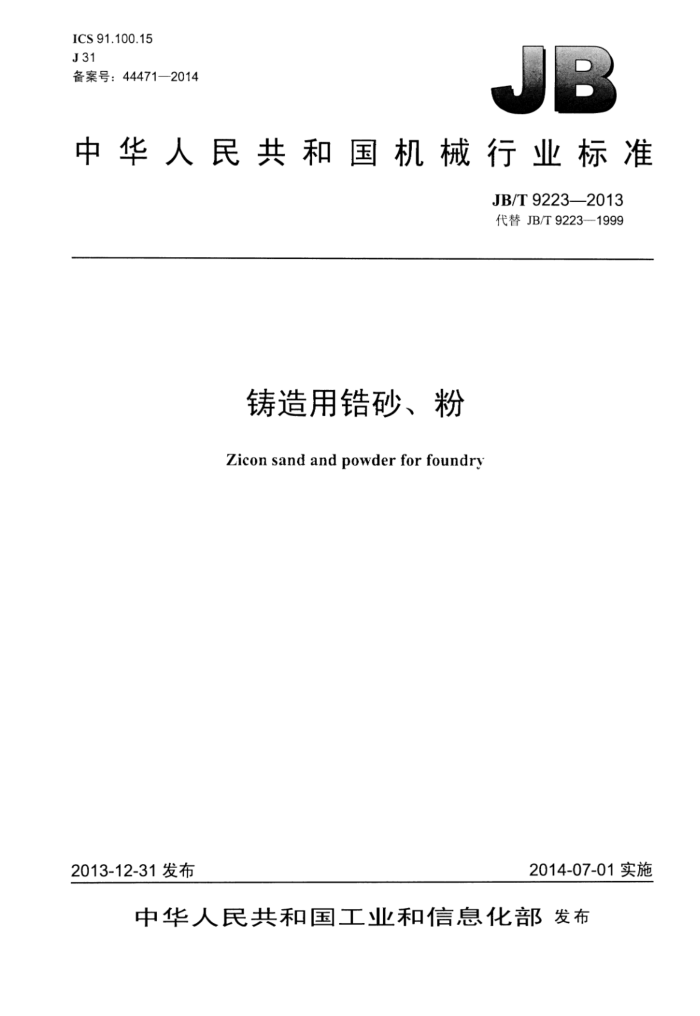

ICS91.100.15 J31 备案号：44471—2014
中华人民共和国机械行业标准
JB/T9223—2013 代替JB/T9223—1999
铸造用锆砂、粉 Zicon sand and powderforfoundry
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9223—2013
目 次
前言范围..
1
1 2 3 术语和定义 4
规范性引用文件
分级、分组及牌号 5 技术要求， 5.1 化学成分. 5.2 原砂细度、粒度组成 5.3 含水量 5.4含泥量 5.5酸耗值 5.6细粉含量， 5.7 放射性比活度 6试验方法
检验规则. 包装、标志、运输、贮存和质量证明书，
7 8
附录A（规范性附录）铸造用锆砂、粉五氧化二磷（P,O）含量的测定（磷钳蓝比色法） A.1 原理 A.2 试剂 A.3 仪器 A.4 取样和制样 A.5 操作步骤 A.6 计算. A.7允许差. 表1 铸造用锆砂、粉按二氧化锆（铪）含量分级，各级的化学成分表2 铸造用锆砂、粉按粒度组成分组，表3 铸造用锆砂细粉含量 JB/T9223—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9223—1999《铸造用锆砂》，与JB/T92231999相比主要技术变化如下：
将标准名称由《铸造用锆砂》修改为《铸造用锆砂、粉》。 一增加了铸造用锆砂、粉含水量，含泥量，平均细度，细粉含量的定义。 删除了铸造用锆砂峰值含量的定义。 修改了铸造用锆砂、粉按化学成分和粒度组成分类方法。 一增加了铸造用锆砂、粉牌号的表示方法。 增加了铸造用锆砂含泥量、细粉含量指标要求。 修改了铸造用锆砂、粉含水量、二氧化钛（TiO2）、三氧化二铁（Fe2O,）、三氧化二铝（AlzO）、 五氧化二磷（P2Os）及按粒度组成指标要求。 增加了铸造用锆砂、粉五氧化二磷（P2Os）含量的测定方法（见附录A）。 增加了铸造用锆砂、粉总放射性比活度测定方法。
本标准由中国机械工业联合会提出。 本标准由全国铸造标准化技术委员会（SAC/TC54）归口。 本标准起草单位：苏州兴业材料科技股份有限公司、沈阳铸造研究所、天津市庆灵金创国际贸易有
限公司。
本标准主要起草人：朱文英、王锦程、尹绍奎、金浙津、陆玉峰。 本标准的历次版本发布情况为：
ZBJ31005—1988; JB/T9223—1999。
II JB/T9223—2013
铸造用锆砂、粉
1范围
本标准规定了铸造用锆砂、粉的术语和定义，分级、分组及牌号，技术要求，试验方法，检验规则以及包装、标志、运输、贮存和质量证明书。
本标准适用于铸造生产造型（芯）用锆砂、粉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2684 铸造用砂及混合料试验方法 GB/T 4984 含锆耐火材料化学分析方法 GB/T 5611 铸造术语 GB/T 9442 铸造用硅砂 GB 11743 1:壤中放射性核素的！能谱分析方法 JB/T 9156 铸造用试验筛 YB/T 5142 冶金矿产品包装、标志、运输、购存和质最证明书
3术语和定义
GB/T5611界定的以及下列术语和定义适用于本文件。
3.1
铸造用砂、粉 分zirconsandandpowderforfoundry 以硅酸锆（ZrO2·SiO）为主要组分的高耐火度酸性原砂、粉，适用于造型（制芯）的铸造用砂、
粉。 3.2
酸耗值 真aciddemandvalue 中和50g土0.01g砂中碱性物质所消耗的0.1mol/L盐酸溶液的毫升数，单位为毫升（mL）。
3.3
含水量[水分] moisturecontent 造型材料中能在105℃～110℃烘干去除的水分含量。以试样烘干后失去的质量与原试样质量的百
分比表示。 3.4
含泥量 量claycontent 铸造用砂中粒径小于0.02mm颗粒的质量占砂样总质量的百分比。
3.5
原砂细度（AFS平均细度） grain fineness number, AFS fineness number 表征某一种铸造用砂平均颗粒尺寸的参数。
- JB/T9223—2013
3.6
细粉含量 fine particle content 铸造用砂中粒径大于等于0.020mm，且小于0.075mm颗粒的质量占砂样总质量的百分比。
4 分级、 分组及牌号
4.1 铸造用锆砂、粉按二氧化锆（铪）含量分级，各级的化学成分见表1。
表1 铸造用锆砂、粉按二氧化锆（铪）含量分级，各级的化学成分
化学成分（质量分数，%） TiO2
分级代号 (Zr · Hf)O2 SiO2
P:Os
Fe20; ≤ 0.10 0.20 0.30
Al,O;
≥ 66.00 65.00 63.00
66 65 63
0.15 0.30 0.50
0.80 1.50 2.00
0.15 0.20 0.20
33.00 33.00 33.50
4.2 铸造用锆砂、 粉按粒度组成分组，见表2。
表2 铸造用砂、粉按粒度组成分组
分组代号 >270（粉） 140/270（特细砂） 100/200（细砂） 70/140（中细砂）
主要粒度组成 mm
<0.053 0.106,0.075，0.053 0.150,0.106,0.075 0.212,0.150,0.106
4.3牌号： 4.3.1 铸造用锆砂牌号表示方法如下：
ZGS××-×××/X××-×××
原砂细度值粒度分组代号化学成分分级代号铸造用锆砂（铸、锆、砂汉语拼音第一个字母）
示例：ZGS66-70/140-75表示铸造用错砂的（Zr·Hf）Oz最小含量为66%，主要粒度组成首筛筛号为70，尾筛筛
号为140的中细砂，其原砂细度为75。
4.3.2 铸造用锆粉牌号表示方法如下：
ZGF- × X
化学成分分级代号铸造用锆粉（铸、锆、粉汉语拼音第一个字母）
示例：ZGF-66表示铸造用锆粉的（Zr·Hf）O2最小含量为66%。
2 JB/T9223--2013
5技术要求
5.11 化学成分
铸造用锆砂、粉的化学成分应符合表1的规定。 5.2原砂细度、粒度组成 5.2.1对任一牌号的锆砂，供方应提供其原砂平均细度及粒度分布图表，铸造用锆砂的粒度组成应符合表2的规定，其相邻三筛余留量质量分数之和不小于75%，相邻四筛余留量质量分数之和不小于85%。 5.2.2对任一牌号的锆粉粒度组成，其270目通过率应不小于90%。 5.2.3对铸造用锆砂、粉的粒度组成有特殊要求，由供需双方协议商定。 5.3含水量
铸造用锆砂、粉的含水量（质量分数）不大于0.2%。 5.4含泥量
铸造用锆砂的含泥量（质量分数）不大于0.5%。 5.5酸耗值
铸造用砂的酸耗值不火于5.0mL。 5.6 6细粉含量
铸造用锆砂根据粒度组成，其细粉含量应参照表3的规定，其他粒度组成的细粉含量由供需双方协议商定。
表3铸造用锆砂细粉含量
粒度 140/270（特细砂） 100/200（细砂） 70/140（中细砂）
细粉含量（质量分数，%）
≤10.0 ≤5.0 ≤1.0
5.7 放射性比活度
铸造用锆砂、粉的总放射性比活度不大于7×10*Bg·kg-1（2×10~cikg"）。
6试验方法
6.1铸造用锆砂、粉（Zr·Hf）O2、SiO2、TiO2、Fe2O3、Al2O等含量的测定按GB/T4984的规定执行。 6.2铸造用锆砂、粉P2Os含量的测定按附录A的规定执行。 6.3铸造用锆砂、粉粒度组成、含水量、含泥量、酸耗值、细粉含量的测定按GB/T2684的规定执行。 其中，细粉含量和粒度组成测定用试验筛应符合JB/T9156的规定。 6.4铸造用锆砂的平均细度的计算按GB/T9442的规定执行。 6.5 铸造用锆砂、粉放射性比活度按GB11743的规定执行。
3 JB/T9223—2013
检验规则 7.1 铸造用锆砂、粉的取样方法按GB/2684的规定进行 7.2 铸造用锆砂、粉每批质量大小根据供货情况确定，每批不超过70t，特殊情况供需双方协商解决 7.3 供方所供应的每批砂、粉都应按本标准规定的技术要求检验，并提供质量证明书。 7.4需方可根据本标准进行锆砂、粉质量检验，如检验结果中任一项指标不合格，应在同批产品中重新加倍抽样进行复检。复检结果仍不合格时，由供需双方协商解决或委托仲裁单位裁定，仲裁单位由双方协商选定。 8 包装、标志、运输、贮存和质量证明书
7
包装、标志、运输、贮存和质量证明书应按YB/T5142执行。
4 JB/T9223—2013
附录A （规范性附录）
铸造用锆砂、粉五氧化二磷（P2Os）含量的测定（磷钼蓝比色法）
A.1原理
在硫酸介质中，磷酸根离子与钼酸铵生成可溶性的磷钼杂多酸H[P（Mo2O）6]黄色络合物，然后用抗坏血酸作还原剂，还原磷钼杂多酸络合物中钼，使之生成蓝色络合物，络合物颜色的深度与磷的含量成正比。借此进行比色测定。
大量硅的干扰可加入适量酒石酸来消除。
A.2试剂
A.2.1 过氧化钠。 A.2.2 氢氧化钠。 A.2.3 氢氧化钠溶液，200g/L。 A.2.4 硫酸，1+1，取500mL浓硫酸徐徐注入盛有500mL水的烧杯中，冷却后稀释至1000mL，摇匀。 A.2.5 乙醇。 A.2.6 钼酸铵溶液，100g/L。 A.2.7 酒石酸溶液，100g/L。 A.2.8 抗坏血酸溶液，10g/L（用时现配）。 A.2.9 酚指示剂溶液（10g/L）：称取1g酚酞溶于100mL60%（V/V）乙醇中。 A.2.10 五氧化二磷标准溶液（100Hg/mL）：准确称取在105℃～110℃干燥至恒重的磷酸二氢钾（KHzPO4）0.1917g，置于300mL烧杯中，以适量水溶解，移至1000mL容量瓶中，用水稀释至刻度，摇匀。
A.3 仪器
A.3.1 分析天平。 A.3.2 分光光度计。 A.3.3 马弗炉。 A.3.4 镍，50mL。 A.3.5 容量瓶A类。 A.3.6 吸量管A类。 A.3.7 滴定管A类。
A.4 取样和制样
样品以四分法缩分，最后得到约20g试样，研磨至全部通过0.106mm（即140目筛），并在105℃～ 110℃干燥至恒重。
