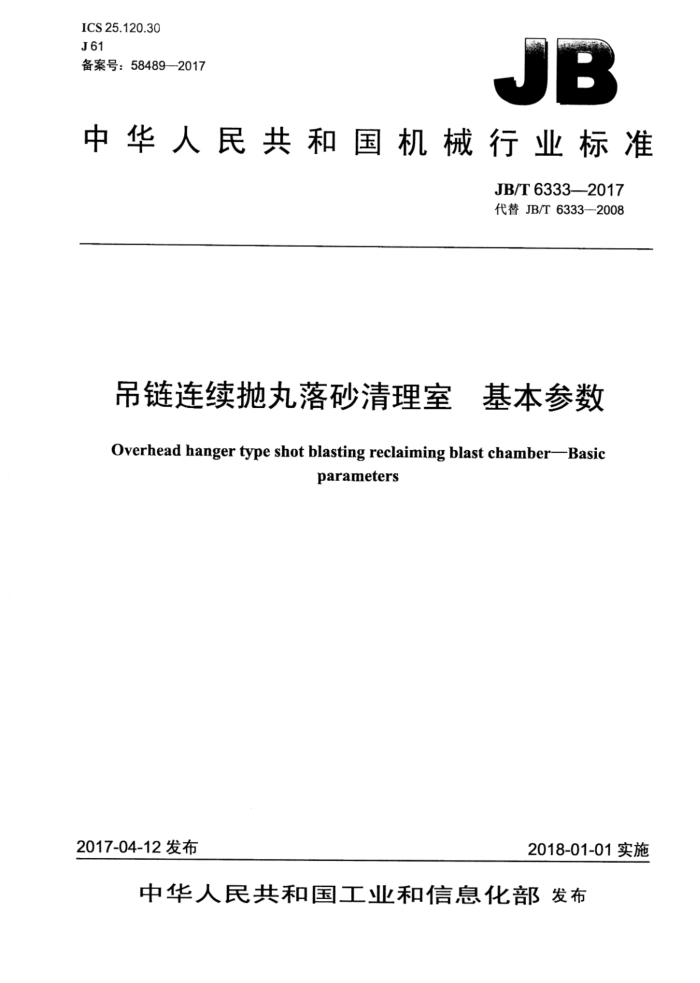

ICS25.120.30 J61 备案号：58489—2017
JB
中华人民共和国机械行业标准
JB/T6333—2017 代替JB/T6333—2008
吊链连续抛丸落砂清理室 基本参数 Overhead hanger type shot blasting reclaiming blast chamberBasic
parameters
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T6333—2017
目 次
前言 1范围.. 2规范性引用文件基本参数..
.11
3 JB/T6333—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6333一2008《吊链连续抛丸落砂清理室 基本参数》，与JB/T6333—2008相比主
要技术变化如下：
按有关规定对标准的结构进行了编辑性修改；一规范性引用文件采用了最新版本；一对部分内容进行了编辑性修改；一对基本参数系列进行了修改调整。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：青岛铸造机械有限公司、青岛市机械电子工程学会、青岛汇好机电科技有限公司、
青岛安泰重工机械有限公司、福建省闽旋科技股份有限公司、山东开泰抛丸机械有限公司。
本标准主要起草人：张伟、董志强、董钢、丁仁相、朱斌、刘如伟。 本标准所代替标准的历次版本发布情况为：
JB/T6333—1992、JB/T6333—2008。
II JB/T63332017
吊链连续抛丸落砂清理室 基本参数
范围
1
本标准规定了吊链连续抛丸落砂清理室的基本参数。 本标准适用于吊链连续抛丸落砂清理室（以下简称清理室）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T31552铸造机械型号编制方法
3 基本参数
3.1 清理室的主参数为吊钩载重量。 3.2清理室的基本参数应符合表1的规定。
表1 500
吊钩载重量kg 抛丸器数量台
200
300 >2
800
1 000 1 500 2 000 3 000
≥>3
单个抛丸器的抛丸量 kg/min
≥100 0.6~3.0 60~100
弹丸直径mm 弹丸速度 m/s 吊钩自转速度 r/min 生产能力 钩/h
≥4 ≥26 ≥17 ≥12 ≥10 ≥8 ≥8 ≥>5 ≥4
≥3
>3 ≥2.8 ≥2.5 ≥2.5 ≥2.2 ≥2
3.3 清理室的型号应符合GB/T31552的规定。
1 21
中华人民共和国
机械行业标准
吊链连续抛丸落砂清理室 基本参数
JB/T6333—2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·6千字 2018年1月第1版第1次印刷
定价：12.00元
*
书号：15111·14635 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
JB/T6333-2017
版权专有 侵权必究
打印日期：2018年4月19日F009A ICS25.120.30 J61 备案号：58489—2017
