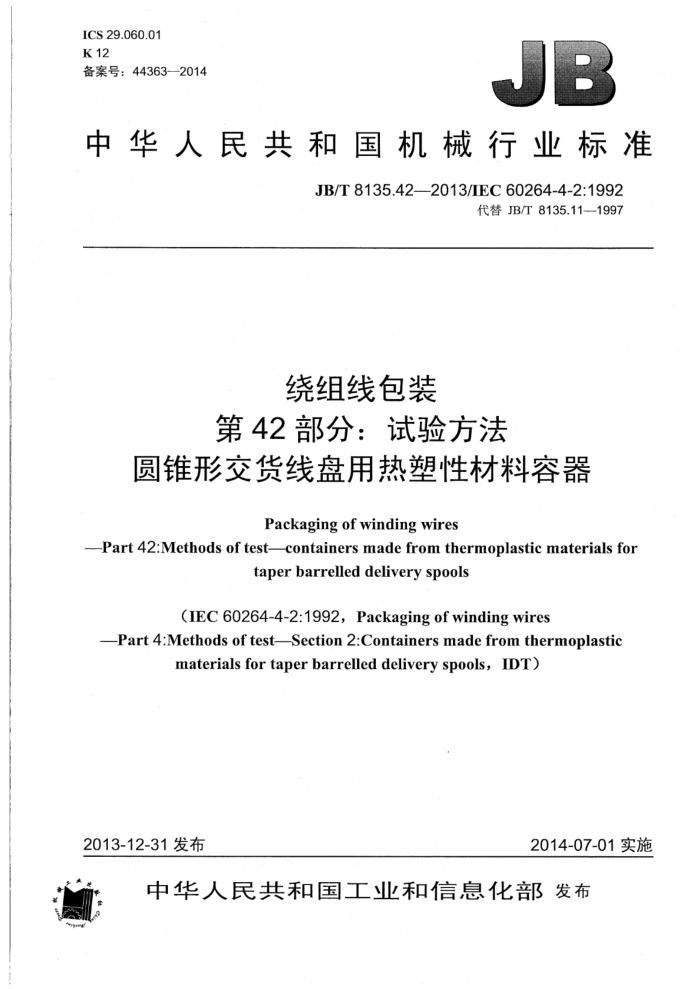

ICS29.060.01 K 12 备案号：443632014
中华人民共和国机械行业标准
JB/T8135.42-2013/IEC60264-4-2:1992
代替JB/T8135.11-1997
绕组线包装
第42部分：试验方法
圆锥形交货线盘用热塑性材料容器
Packaging of winding wires
-Part 42:Methods of test-containers made from thermoplastic materials for
taper barrelled delivery spools
(IEC 60264-4-2:1992, Packaging of winding wires
-Part 4:Methods of test-Section 2:Containers made from thermoplastic
materials for taper barrelled delivery spools, IDT)
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准绕组线包装
第42部分：试验方法
圆锥形交货线盘用热塑性材料容器 JB/T8135.42—2013/IEC60264-4-2:1992
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2014年12月第1版第1次印刷
. *
书号：15111·11544 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有侵权必究 JB/T8135.42—2013/IEC60264-4-2:1992
目 次
前言， 1 范围
引用标准试验方法总则.
2 3
4 容器特性. 5 容器标志 6 容器质量... 容器尺.
7
8．高温特性试验. 9 耐潮试验 10耐负荷试验
10.1 室温条件下 10.2高温条件下，
11撞击试验. 1..1室温条件... 11.2低温条件. 12提升试验. 图1高温条件下耐负荷试验设备示意图图2冲击试验设备示意图图3提升试验设备示意图
................... JB/T8135.42--2013/IEC60264-4-2:1992
前言
JB/T8135《绕组线包装》分为13个部分：
第1部分：圆绕组线线桶；第21部分：圆柱形交货线盘 基本尺寸；第22部分：圆柱形交货线盘 热塑性材料可回收线盘：第23部分：圆柱形交货线盘 热塑性材料非回收线盘；第31部分：圆锥形交货线盘 基本尺寸；第32部分：.圆锥形交货线盘 热塑性材料可回收线盘：第33部分：圆锥形交货线盘 热塑性材料非回收线盘；第34部分：圆锥形交货线盘 圆锥形交货线盘用容器的基本尺寸：第35部分：圆锥形交货线盘热塑性材料线盘容器；第41部分：试验方法热塑性材料交货线盘：第42部分：试验方法圆锥形交货线盘用热塑性材料容器：第51部分：锥形侧板圆柱形交货线盘基本尺寸（在考虑中）；第52部分：锥形侧板圆柱形交货线盘热塑性材料可回收线盘（在考虑中）。
本部分为JB/T8135的第42部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8135.11-1997《绕组线包装第4部分：试验方法第2节：圆锥形交货线盘用热
塑性材料容器》。
本部分使用翻译法等同采用IEC60264-4-2:1992《绕组线包装第4部分：试验方法第2节：圆锥形交货线盘用热塑性材料容器》第1版（英文版）和第1号修改单1》（2003年）。
为便于使用，本部分作了下列编辑性修改：
在第1章“范围”中增加了“本部分适用于绕组线圆锥形交货线盘用热塑性材料容器”的描述。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：无锡统力电工有限公司、铜陵精达特种电磁线股份有限公司、露笑科技股份
有限公司、浙江长城电工科技股份有限公司、上海特缆电工科技有限公司、瑞安市升华漆包线有限公司。
本部分主要起草人：诸冉冉、陈惠民、张敬平、李福、王成林、应江辉、许建英、陈万章、姚桂华、 陈浩菊、薛忠华、郑武。
本部分所代替标准的历次版本发布情况为：
-JB/T 8135.11--1997。
IEC60264-4-2:1992的第1号修改单（2003）只修正了IEC60264-4-2:1992（第1版）的前言和引言。
13
II JB/T8135.42--2013/IEC60264-4-2:1992
绕组线包装
第42部分：试验方法
圆锥形交货线盘用热塑性材料容器
1范围
JB/T8135的本部分规定了绕组线圆锥形交货线盘用热塑性材料容器（以下简称容器）的试验方法。 本部分适用于绕组线圆锥形交货线盘用热塑性材料容器。
2引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8135.34-2013绕组线包装第34部分：圆锥形交货线盘圆锥形交货线盘用容器的基本尺寸 (IEC60264-3-4:1999,IDT)
3试验方法总则
除非产品标准另有规定，所有试验应在温度为15℃～35℃、相对湿度为45%～75%的条件下进行。 若有争议，线盘应在（23土2）℃的温度下预处理24h。
4容器特性
容器表面、颜色和结构应用正常视力检查。
5容器标志
容器标志应用正常视力检查。
6容器质量
容器质量应由带刻度盘的设备称量，刻度盘的准确度应满足规定的质量及其极限偏差的要求。
7容器尺寸
容器尺寸应使用合适的标准测量仪器测量。
8高温特性试验
容器应在强迫通风的烘箱中预处理2h，烘箱温度按有关产品标准的规定。取出冷却到室温后按第
1 JB/T8135.42—2013/IEC60264-4-2:1992
7章测量容器尺寸。
耐潮试验容器应在（30土3）℃的水中浸24h，从水中取出后按第7章测量容器尺寸
9
10 耐负荷试验
10.1 室温条件下
容器应在（20土5）℃温度下预处理至少24h后，应按图1所示使容器加荷72h，负荷按有关产品标准的规定。
可变负载
009
LLL
1F
红外线加热灯150W
图1高温条件下耐负荷试验设备示意图
负荷表面应光滑，直径应至少等于JB/T8135.34一2013规定的d1尺寸。 除去负荷后，按第7章测量容器尺寸。
10.2高温条件下
按10.1使容器加荷，然后按图1所示加热容器。其表面最高温度、辐照角度α和距离α按有关产品标准的规定。
达到规定的表面温度后，容器应在该温度下保持8h，然后切断加热器，在加荷状态下冷却到室温。 除去负荷后，检查线盘是否变形。
11撞击试验
11.1室温条件
容器在（20土5）℃温度下预处理24h，然后按图2所示释放重锤冲击容器壁。 重锤重量及尺寸h1、h2和h3按有关产品标准的规定。
11.2低温条件 JB/T8135.42-—2013/IEC60264-4-2:1992
容器应在有关产品标准规定的温度下预处理24h，取出后立即按图2所示进行冲击试验。 重锤重量及尺寸h1、hz和h3按有关产品标准的规定。
神击落体连杆
固定插销
固定盖板，
5
最小63mm
可变重量
R
S60°
X部分放大
图2冲击试验设备示意图
12提升试验
按图3所示将磁码（6）放在容器底部中间，码重量按有关产品标准的规定。然后固定容器底部（5）。
说明：
起吊设备： 2- 一吊绳；
3- 导向绳；
容器底部固定装置：码。
A
提升容器：
4-
6-
图3提升试验设备示意图 JB/T8135.42-2013/IEC60264-4-2:1992
注：图3仅为容器固定装置示意图，并不表明其具体结构。 用吊绳（2）将容器提升装置（4）悬挂在合适的起吊设备（1）上，然后抬高容器至规定的高度（H）
以上，以允许容器能自由下落。
