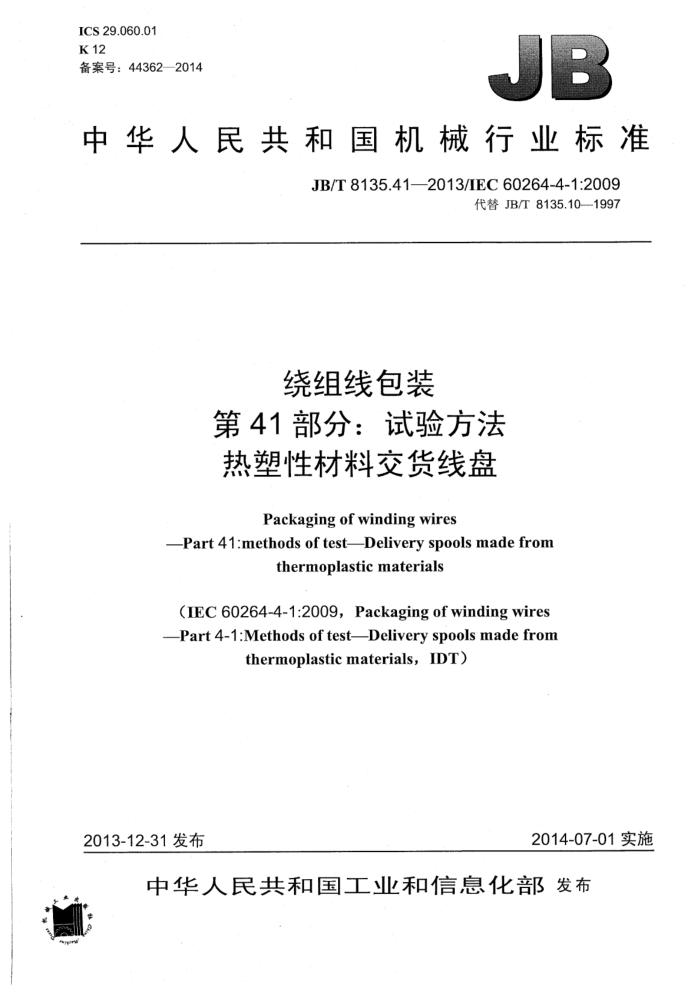

ICS29.060.01 K12 备案号：44362—2014
中华人民共和国机械行业标准
JB/T8135.41—2013/IEC60264-4-1:2009
代替JB/T8135.10—-1997
绕组线包装
第41部分：试验方法热塑性材料交货线盘
Packaging of winding wires
-Part 41:methods of test--Delivery spools made from
thermoplastic materials
(IEC 60264-4-1:2009, Packaging of winding wires Part 4-1 :Methods of test-Delivery spools made from
thermoplastic materials, IDT)
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准绕组线包装
第41部分：试验方法热塑性材料交货线盘
JB/T8135.41—-2013/IEC60264-4-1:2009
*
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
+
210mm×297mm·0.75印张－19千字
2014年12月第1版第1次印刷
:
*
书号：1511111543 网址：http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8135.41—2013/IEC60264-4-1:2009
目 次
前言
T
范围试验方法总则线盘特性，线盘标志.
2
3 4.
5 质量
线盘尺寸几何公差.. 高温特性试验侧板冲击试验 9.1室温条件. 9.2 低温条件.. 10拉伸变形试验 11 侧板柔韧性试验 11.1 平侧板线盘 11.2 锥形侧板线盘，图1几何公差测量仪... 图2侧板冲击试验仪. 图3试样支撑架（具体内容见图2）图4拉伸变形试验用拉力夹具图5侧板柔韧性试验用拉力夹具（平侧板）图6侧板柔韧性试验用挤压夹具（锥形侧板）
6 1 8 9
............................ JB/T8135.41—2013/IEC60264-4-1:2009
前 創言
JB/T8135《绕组线包装》分为13个部分：
第1部分：圆绕组线线桶；第21部分：圆柱形交货线盘 基本尺寸：第22部分：圆柱形交货线盘 热塑性材料可回收线盘；第23部分：圆柱形交货线盘 热塑性材料非回收线盘；第31部分：圆锥形交货线盘 基本尺寸；第32部分：圆锥形交货线盘 热塑性材料可回收线盘；第33部分：圆锥形交货线盘 热塑性材料非回收线盘：第34部分：圆锥形交货线盘 圆锥形交货线盘用容器的基本尺寸：第35部分：圆锥形交货线盘 热塑性材料线盘容器；第41部分：试验方法热塑性材料交货线盘：第42部分：试验方法圆锥形交货线盘用热塑性材料容器；一第51部分：锥形侧板圆柱形交货线盘基本尺寸（在考虑中）；第52部分：锥形侧板圆柱形交货线盘热塑性材料可回收线盘（在考虑中）。
本部分为JB/T8135的第41部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8135.101997《绕组线包装第4部分：试验方法第1节：热塑性材料交货线盘》，
与JB/T8135.10—1997相比主要技术变化如下：
删除了目的一章（1997年版的第2章）；补充了低温侧板冲击试验的条件（见9.2）；增加了平侧板/锥形侧板线盘柔韧性的试验要求（见第11章）将试样支撑架内容在标准中的位置进行了调整（见图3，1997年版的图2-1和图2-2）； -调整了圆柱形线盘的拉伸变形试验用拉力夹具内容在标准中的位置（见图4，1997年版的图3）； -增加双锥形侧板圆柱形交货线盘的试样支撑架内容（见图3）；增加了单/双锥形侧板圆柱形线盘拉伸变形试验用拉力夹具内容（见图4）；调整了柔韧性试验用拉力夹具（平侧板）内容在标准中的位置（见图5，1997年版的图4）；增加了柔韧性试验用挤压夹具（锥形侧板）内容（见图6）。
本部分使用翻译法等同采用IEC60264-4-1:2009《绕组线包装第4部分：试验方法第1节：热塑性材料交货线盘》第2.1版（英文版）。
为便于使用，本部分作了下列编辑性修改：
在第1章“范围”中增加了“本部分适用于绕组线包装用热塑性材料交货线盘”的描述。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：无锡统力电工有限公司、铜陵精达特种电磁线股份有限公司、露笑科技股份
有限公司，浙江长城电子科技集团有限公司，上海特缆电工科技有限公司、瑞安市升华漆包线有限公司、 宁波新港塑胶制品有限公司、铜陵新港塑胶制品有限公司。
II JB/T8135.412013/IEC60264-4-1:2009
本部分主要起草人：诸冉冉、陈惠民、李福、陈浩菊、许建英、应江辉、姚桂华、薛忠华、郑武陈万章、王成林。
本部分所代替标准的历次版本发布情况为：
JB/T8135.5-1995; JB/T8135.101997。
I JB/T 8135.41--2013/IEC 60264-4-1:2009
绕组线包装第41部分：试验方法热塑性材料交货线盘
1范围
JB/T8135的本部分规定了绕组线用热塑性材料交货线盘（以下简称线盘）的试验方法。 本部分适用于绕组线包装用热塑性材料交货线盘。
2试验方法总则
除非产品标准另有规定，所有试验应在温度为15℃～35℃、相对湿度为45%～75%的条件下进行若有争议，线盘应在（23土2）℃的温度下预处理24h。
3线盘特性
线盘表面和结构应用正常视力检查。
4 线盘标志
线盘标志应用正常视力检查。 5质量
空线盘质量应用称量质量的设备进行测量，测量准确度应满足规定要求。 线盘尺寸
6
线盘尺寸应使用标准测量仪器测量。
7几何公差
侧板内表面和筒体表面的几何公差应用图1所示的测量仪测量。
图1几何公差测量仪
1 JB/T8135.41—2013/IEC60264-4-1:2009
8高温特性试验
线盘应在强迫通风的烘箱中预处理4h，烘箱温度按有关产品标准的规定。 取出冷却到室温后，进行尺寸测量（第6章）和几何公差测量（第7章）。
9侧板冲击试验
9.1 室温条件
线盘在（20±5）℃温度下预处理至少24h，然后在图2所示的设备上进行试验。
参考标志的管子
冲击落体
线盘
线盘支承座
图2侧板冲击试验仪
为使试验确实可行，冲击落体（F）应如图3a）或图3b）或图3c）所示击落在侧板上。冲击落体是最小直径为40mm的实心圆柱体，其撞击侧板的表面应平整光滑。 JB/T8135.41—2013/IEC60264-4-1:2009
a)圆柱形交货线盘
线盘
S-S1-18
b）圆锥形交货线盘
c）双锥形侧板圆柱形交货线盘
图3试样支撑架（具体内容见图2）
9.2低温条件
线盘应在相应的产品标准规定的温度下放置24h，然后在此条件下线盘应在10min内在图2所示的设备上进行试验。
