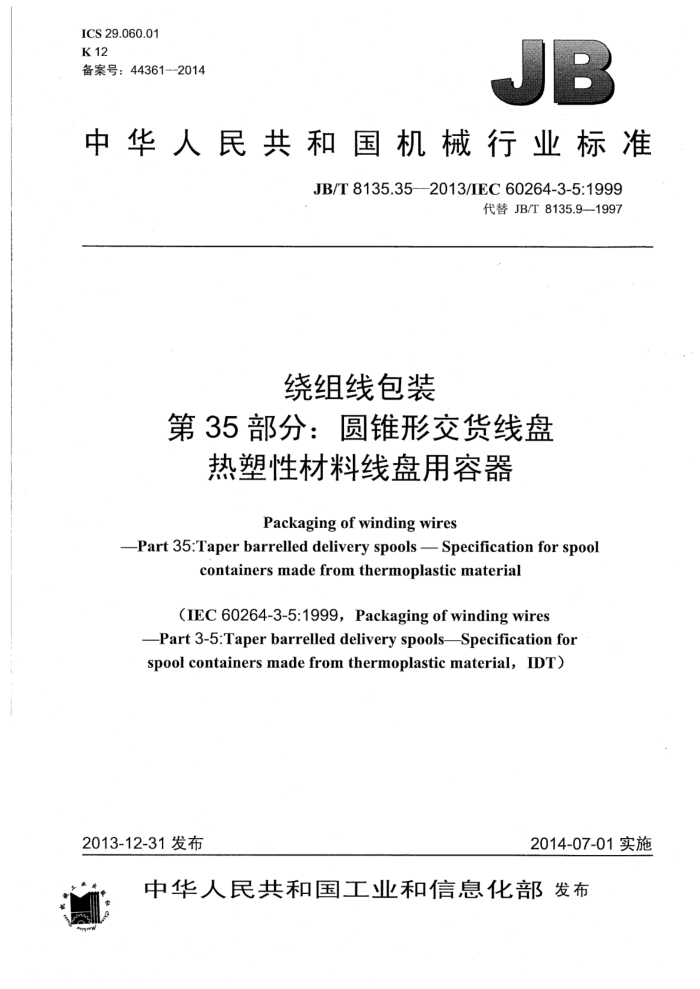

ICS 29.060.01 K12 备案号：44361--2014
中华人民共和国机械行业标准
JB/T8135.35--2013/IEC60264-3-5:1999
代替JB/T8135.9--1997
绕组线包装
第35部分：圆锥形交货线盘
热塑性材料线盘用容器
Packaging of winding wires
Part 35:Taper barrelled delivery spools - Specification for spool
containers made from thermoplastic material
(IEC 60264-3-5:1999, Packaging of winding wires -Part 3-5:Taper barrelled delivery spoolsSpecification for spool containers made from thermoplastic material, IDT)
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T8135.35—2013/IEC60264-3-5:1999
目 次
前言 1．范围
规范性引用文件 3. 材料
2
型号及表示方法。 5 技术要求 5.1 表面和标志 5.2 质量 5.3 容器尺寸 5.4 高温特性. 5.5 耐潮试验 5.6 耐负荷试验. 5.7. 撞击试验. 5.8 提升试验. 表1 质量... 表2 负荷.. 表3 负荷和距离α 表4 撞击试验表5 提升试验，
4.
.................
E......E-EE.E.E.05E.E..EE JB/T8135.35—2013/IEC60264-3-5:1999
前言
JB/T8135《绕组线包装》分为13个部分：
第1部分：圆绕组线线桶第21部分：圆柱形交货线盘 基本尺寸；第22部分：圆柱形交货线盘 热塑性材料可回收线盘：第23部分：圆柱形交货线盘 热塑性材料非回收线盘；第31部分：圆锥形交货线盘 基本尺寸；第32部分：圆锥形交货线盘 热塑性材料可回收线盘；第33部分：圆锥形交货线盘 热塑性材料非回收线盘；第34部分：圆锥形交货线盘 圆锥形交货线盘用容器的基本尺寸；第35部分：圆锥形交货线盘 热塑性材料线盘容器；第41部分：试验方法热塑性材料交货线盘；第42部分：试验方法圆锥形交货线盘用热塑性材料容器：第51部分：锥形侧板圆柱形交货线盘基本尺寸（在考虑中）；第52部分：锥形侧板圆柱形交货线盘热塑性材料可回收线盘（在考虑中）。
本部分为JB/T8135的第35部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T8135.9一1997《绕组线包装第3部分：圆锥形交货线盘第5节：热塑性材料线盘
容器》，与JB/T8135.9—1997相比主要技术变化如下：
修改了质量（见表1，1997年版的表1）：修改了负荷（见表2，1997年版的表2）；修改了负荷和距离的值（见表3。1997年版的表3）；修改了撞击试验中容器的规格（见表4，1997年版的表4）；修改了提升试验中容器的规格（见表5，1997年版的表5）；删除了验收规则及试验方法（1997年版的第6章）。
本部分使用翻译法等同采用EC60264-3-5:1999《绕组线包装第3部分：圆锥形交货线盘第5节：热塑性材料线盘容器》第2版（英文版）。
为便于使用，本部分作了下列编辑性修改：
在第1章“范围”中增加了“本部分适用于绕组线包装中圆锥形交货线盘用热塑性材料容器” 的描述。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：上海特缆电工科技有限公司、瑞安市升华漆包线有限公司、浙江长城电工科
技股份有限公司、铜陵精达特种电磁线股份有限公司、露笑科技股份有限公司、宁波新港塑胶制品有限公司、无锡统力电工有限公司、铜陵新港塑胶制品有限公司。
本部分主要起草人：诸冉冉、陈惠民、张敬平、薛忠华、郑武、姚桂华、王成林、应江辉、陈万章、 陈浩菊、王成林。
本部分所代替标准的历次版本发布情况为：
-JB/T8135.9-1997.
II JB/T8135.35—2013/IEC60264-3-5:1999
绕组线包装
第35部分：圆锥形交货线盘
热塑性材料线盘用容器
1范围
JB/T8135的本部分规定了圆锥形交货线盘用热塑性材料容器（以下简称容器）的性能要求。 本部分适用于绕组线包装中圆锥形交货线盘用热塑性材料容器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8135.34—-2013绕组线包装第34部分：圆锥形交货线盘圆锥形交货线盘用容器的基本尺寸（IEC60264-3-4:1999.IDT)
JB/T8135.42--2013绕组线包装第42部分：试验方法圆锥形交货线盘用热塑性材料容器（IEC 60264-4-2:1992-IDT)
3材料
容器应由能满足本部分要求的热塑性材料（例如：改性聚苯乙烯）制成。
型号及表示方法
4:
容器型号用JB/T8135.34一2013中表1规定的d值和h1值以及本部分编号表示。 示例：PCZT250/400JB/T8135.35-2013或IEC60264-3-5250/400
5技术要求
5.1表面和标志 5.1.1表面
试验方法见JB/T8135.42—2013。 容器的内表面和放线口应光滑无突起物。
5.1.2标志
试验方法见JB/T8135.422013。 每个容器的项部外表面应有凸形标志和/或凹形标志，内容如下： a）容器型号规格（例如：PCZT250/400JB/T8135.35—2013）； b）容器制造厂名称和/或商标； JB/T8135.35-2013/IEC.60264-3-5:1999
c）生产日期： d）容器标称质量，单位为克（g）。
5.2质量
试验方法见JB/T8135.42-2013。 容器质量应符合表1的规定。
表1质量
线盘质量
容器规格
标称值 g 1 400 2450 4750 9 000 15 000
极限偏差
% ±3 ±3 ±3 ±3 ±3
200/315 250/400 315/500 400/630 500/800
5.3容器尺寸
试验方法见JB/T8135.42—2013。 容器尺寸和极限偏差应符合JB/T8135.34—2013的规定。
5.4高温特性
试验方法见JB/T8135.42-2013。 容器的尺寸和极限偏差应符合JB/T8135.34一2013的规定，试验温度由供需双方协商决定。
5.5耐潮试验
试验方法见JB/T8135.42—2013。 容器的尺寸和极限偏差应符合JB/T8135.34-2013的规定。
5.6耐负荷试验 5.6.1室温条件下
试验方法见JB/T8135.42-2013。 容器经表2规定的负荷试验后，其尺寸和极限偏差应符合JB/T8135.34一2013的规定。
表2负荷
负荷 kg 180 315 500 630 900
容器规格 200/315 250/400 315/500 400/630 500/800
2 JB/T8135.35--2013/IEC60264-3-5:1999
5.6.2高温条件下
试验方法见JB/T8135.42—2013。 容器加上表3规定的负荷后在（70土3）℃的温度下预处理。 辐照角α应为30°，距离α按表3的规定。 按JB/T8135.34-2013规定尺寸和公差，其最大变形值由供需双方协商决定。
表3负荷和距离a
负荷kg 180 315 500 630 900
距离α mm
容器规格 200/315 250/400 315/500 400/630 500/800
1 900 1800 1600 1250 700
5.7撞击试验 5.7.1 室温条件下
试验方法见JB/T8135.42-2013。 按表4规定的撞击试验参数撞击后，容器应完好无损。
表4撞击试验
撞击高度 mm
重锤重量 kg 12.5 12.5 22.5 32.5 42.5
容器规格 200/315 250/400 315/500 400/630 500/800
h2 315 500 800 1000 1 250
hz
h3
2350
150
注：见JB/T8135.41-—2013中图2。 5.7.2 低温条件下
正在考虑中。 5.8提升试验
试验方法见JB/T8135.42-—2013。 按表5规定的码重量把容器提升至规定提升高度后，容器各部分不应松开和分离。 吊绳或提升装置及其加固装置应不损坏。
表5提升试验码重量kg
容器规格 200/315 250/400 315/500 400/630
提升高度 mm
25 50 100 200
500 500 500 500 中华人民共和国
机械行业标准绕组线包装
第35部分：圆锥形交货线盘热塑性材料线盘用容器
JB/T8135.35—2013/IEC60264-3-5:1999
￥
