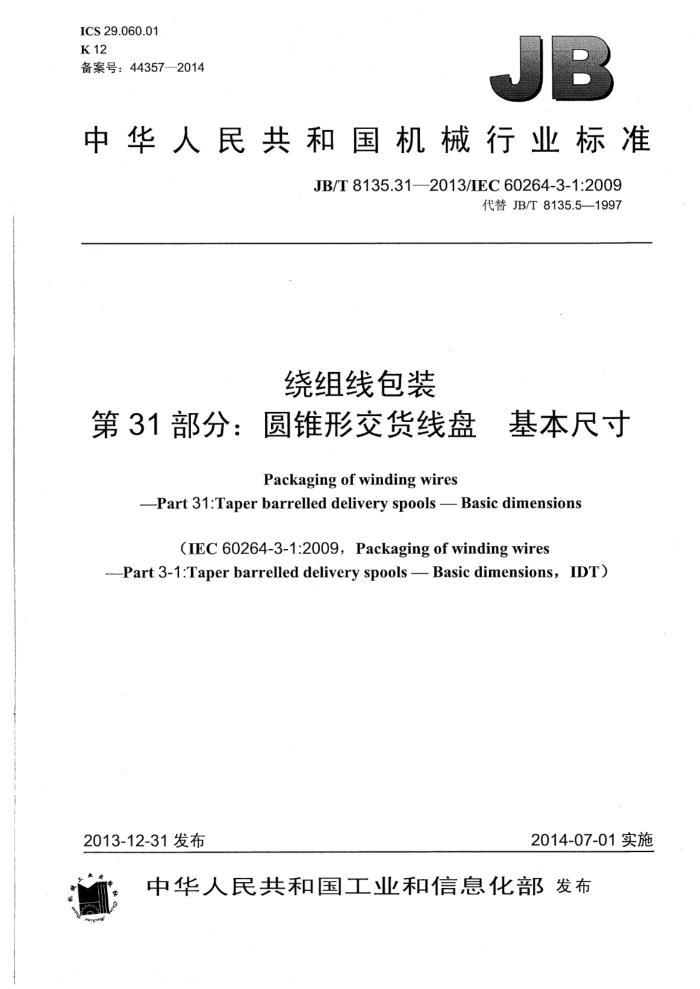

ICS 29.060.01 K12 备案号：44357—2014
中华人民共和国机械行业标准
JB/T8135.31—2013/IEC60264-3-1:2009
代替JB/T8135.5—1997
绕组线包装
第31部分：圆锥形交货线盘 基本尺寸
Packaging of winding wires
--Part 31 :Taper barrelled delivery spools - Basic dimensions
(IEC 60264-3-1:2009, Packaging of winding wires
--Part 3-1 :Taper barrelled delivery spools - Basic dimensions, IDT)
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T8135.31—2013/IEC60264-3-1:2009
目 次
前言 1 范围 2 规格尺寸
材料
3
附录NA（资料性附录）产品型号 NA..1代号... NA.2产品型号. 附录NB（资料性附录）可回收线盘保留规格尺寸图1圆锥形交货线盘图NB.1圆锥形可回收线盘保留规格尺寸. 表1标准线盘尺寸，表2特殊线盘尺寸表NA.1产品型号... 表NB.1 圆锥形可回收线盘保留规格尺寸 JB/T8135.31—2013/IEC60264-3-1:2009
前 創言
JB/T8135《绕组线包装》分为13个部分
第1部分：圆绕组线线桶；第21部分：圆柱形交货线盘 基本尺寸；第22部分：圆柱形交货线盘 热塑性材料可回收线盘：第23部分：圆柱形交货线盘 热塑性材料非回收线盘；第31部分：圆锥形交货线盘 基本尺寸； -第32部分：圆锥形交货线盘·热塑性材料可回收线盘；第33部分：圆锥形交货线盘 热塑性材料非回收线盘；第34部分：圆锥形交货线盘 圆锥形交货线盘用容器的基本尺寸：第35部分：圆锥形交货线盘扌 热塑性材料线盘容器；第41部分：试验方法热塑性材料交货线盘：第42部分：试验方法圆锥形交货线盘用热塑性材料容器：第51部分：锥形侧板圆柱形交货线盘基本尺寸（在考虑中）：第52部分：锥形侧板圆柱形交货线盘热塑性材料可回收线盘（在考虑中）。
本部分为JB/T8135的第31部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T8135.5一1997《绕组线包装第3部分：圆锥形交货线盘第1节：基本尺寸》，与
JB/T8135.5-1997相比主要技术变化如下：
删除了目的一章（1997年版的第2章）：修改了标准线盘尺寸（见表1，1997年版的表1）：修改了圆锥形交货线盘示意图（见图1，1997年版的图1）；增加了产品型号（见附录NA）调整了圆锥形可回收线盘保留规格尺寸在标准中的位置（见附录NB，1997年版的表3）
本部分使用翻译法等同采用IEC60264-3-1:2009《绕组线包装第3部分：圆锥形交货线盘第1节：基本尺寸》第2.1版（英文版）。
为便于使用，本部分作了下列编辑性修改：
在第1章“范围”中增加了“本部分适用于绕组线用圆锥形交货线盘”的描述；增加附录NA（资料性附录）“产品型号”；增加附录NB（资料性附录）“圆锥形可回收线盘保留规格尺寸”。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：铜陵新港塑胶制品有限公司、宁波新港塑胶制品有限公司、无锡统力电工有
限公司、瑞安市升华漆包线有限公司、浙江长城电工科技股份有限公司、铜陵精达特种电磁线股份有限公司、露笑科技股份有限公司、上海特缆电工科技有限公司。
本部分主要起草人：诸冉冉、陈惠民、李福、王成林、陈万章、陈浩菊、郑武、姚桂华、许建英、
I JB/T8135.31-2013/IEC60264-3-1:2009
应江辉，薛忠华。
本部分所代替标准的历次版本发布情况为：
-JB/T8135.2—1995; -JB/T8135.5-1997。
IⅢI JB/T8135.31--2013/IEC60264-3-1:2009
绕组线包装
第31部分：圆锥形交货线盘 基本尺寸
1范围
JB/T8135的本部分规定了绕组线用圆锥形交货线盘（以下简称线盘）的基本尺寸。 本部分适用于绕组线用圆锥形交货线盘。
2 规格尺寸
线盘的尺寸和极限偏差（见图1）应符合表1和表2的规定。
ds 60°
B
$100*g.5
R3
d4
SS
AZAB
图
@16
$100 8.5 Φ106 ?125
R3 基推面
H
5 X部分放大（仅适用于表1的规格)
60° di
说明： di-一大端侧板直径： d2 大端筒体直径； d3 小端侧板直径； d4 小端简体直径；
l——外宽; 12 一内宽； ti 携行孔深度；
-
侧板厚度。 图1[ 圆锥形交货线盘
S1 JB/T8135.31-2013/IEC60264-3-1:2009
注1：图1用于表明线盘规定的尺寸，并不表明线盘的具体结构。 注2：线盘的型号及标记参见附录NA。 注3：“可回收线盘保留规格尺寸”参见附录NB。
表1标准线盘尺寸
单位为毫米
12
W
S1 最大值
线盘规格 di
d2
最大值 标称值 极限
d3
d4
1
偏差
+0:3 +0.5 +0.8 +1.0 30 50
200/315
125
200
190 112 315
265
25
0.4
0.3
>
250/400
250
160 236 140 400 335
15 32.5
0.6
0.4
315/500
315
200
300 180 500
425
37.5
1.0
0.6
20
0
400/630
250
400
375 224 630
530
2.0
1.0
中
注：基准面由供需双方协商决定。
表2特殊线盘尺寸
单位为毫米
12
线盘规格 d d2 d3 d4 l1
S1
最大值 标称值 极限
5
最大值
偏差 +1.5 :0 +2.0
500/800 500 315
475
280 800
30
670
65
2.5 1.5
630/1000 630 400
600
355 1000
850
30
3.0 2.0
75
0
注：基准面由供需双方协商决定。
3材料
材料要求由用户在订货时说明。 JB/T8135.31—2013/IEC60264-3-1:2009
附录NA （资料性附录）产品型号
NA.1代号
NA.1.1 系列代号
系列代号 NA.1.2 形状特征代号
......................
圆锥形. NA.1.3使用性质代号
.CZ
.省略
可回收，非回收.
NA.2 ：产品型号
产品型号见表NA.1。
表NA.1产品型号名 称
产品型号 PCZ PCZY
序号 1 2
可回收圆锥形塑料线盘非回收圆锥形塑料线盘 JB/T8135.31--2013/IEC60264-3-1:2009
附录NB （资料性附录）
可回收线盘保留规格尺寸
可回收线盘保留规格如图NB.1所示，可回收线盘保留规格尺寸见表NB.1。
正
[0z4
说明： di 大端侧板直径； d2一一大端筒体直径； d3—小端侧板直径； d4 一小端筒体直径； ds轴孔直径； de- 一携行孔直径； d 锥孔外端直径；
一外宽；
-
l2——内宽; 13——轴孔深度；
一携行孔深度：一侧板厚度。
-
图NB.1 圆锥形可回收线盘保留规格尺寸
