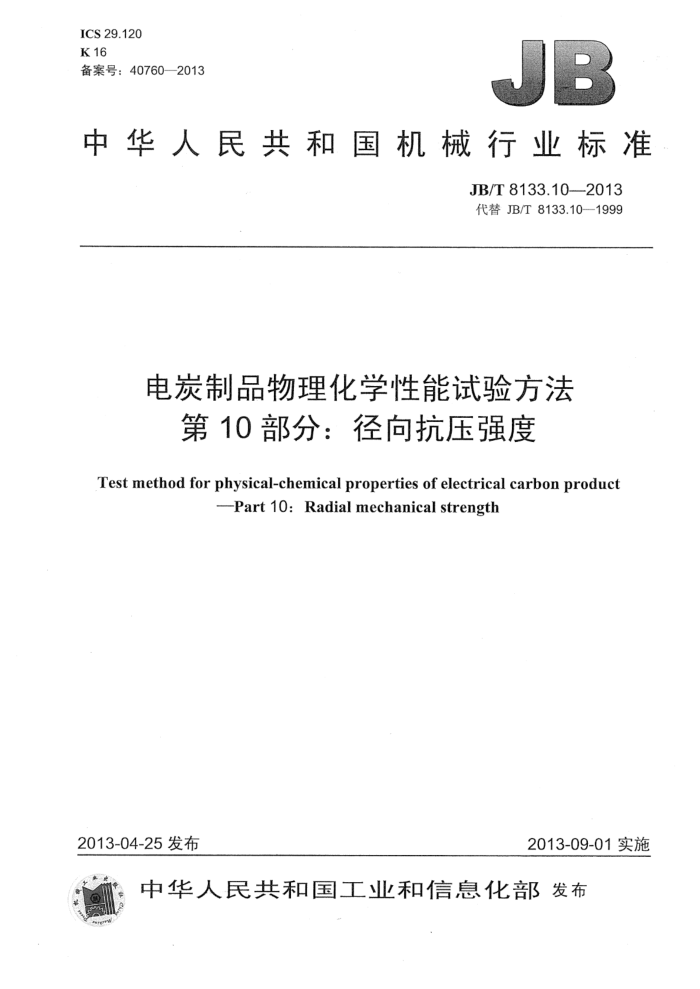

ICS29.120 K16 备案号：40760—2013
中华人民共和国机械行业标准
JB/T8133.10--2013 代替JB/T8133.10-1999
电炭制品物理化学性能试验方法
第10部分：径向抗压强度
Test method for physical-chemical properties of electrical carbon product
-Part 10: Radial mechanical strength
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T8133.10—2013
目 次
前言
...II
范围 2 试验设备 3 试验条件.. 4 试验步骤.. 5 结果计算.. 图1试样结构. 图2试样的摆放
/
..........................
.....
.....--.
.....
++++++·-++++·+·++
...
+--- JB/T8133.10--2013
前 創言
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：
第1部分：试样加工技术规定；第2部分：电阻率；第3部分：洛氏硬度；第4部分：肖氏硬度；第5部分：刷体与软接线联接处的联接电阻； -第6部分：电刷软接线的脱出拉力；第7部分：抗折强度；第8部分：抗压强度；第9部分：抗拉强度；第10部分：径向抗压强度；第11部分：炭柱常态电阻及变形；第12部分：炭柱热态电阻； -第13部分：炭柱机械强度；第14部分：体积密度；第15部分：气孔率第16部分：硫含量；第17部分：灰分含量。
本部分为JB/T8133的第10部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8133.10-1999《电炭制品物理化学性能试验方法径向抗压强度》，与JB/T
8133.10—1999相比主要技术变化如下：
增加了封面、前言；部分标准中的“标准”一词全部改为“部分”；更正了原标准中第5章的不准确表述。
本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分起草单位：哈尔滨电碳研究所、青岛西特碳素有限公司、浙江长征电影碳棒有限公司。 本部分主要起草人：王鑫秀、程绍亭、沈华斌、刘桂香。 本部分所代替标准的历次版本发布情况为：
-JB/T8133.10—1995，JB/T8133.10—1999。
II JB/T8133.10-2013
电炭制品物理化学性能试验方法
第10部分：径向抗压强度
1范围
JB/T8133的本部分规定了电炭制品径向抗压强度试验方法。 本部分适用于电炭制品的青铜石墨轴承径向抗压强度的测定。
2试验设备
试验设备应有：
万能材料试验机，准确度为2% 游标卡尺，分度值为0.02mm。
3试验条件
3.1试样应无凸缘沟槽、斜面横孔。 3.2试样浸油的或不浸油的均可。
3.3试样的外径与壁厚之比应大于 3，即D， >3，如图1所示。
e
D
2
外径；e—壁厚，L—长。
D-
图1试样结构
4试验步骤
4.1 用游标卡尺测量试样尺寸，应在过轴线的两个相互垂直平面上测量D，e、L的数值，取两次测量值的算术平均值作为实际D、e、L的值。 4.2将试样置于试验机的平板之间（平板的长度应大于试样长度），试样的轴线与平板平行，如图2所示。 4.3逐渐增加载荷，直至发生破裂时，记下最大载荷F，加载时间大于10s，破裂前试样直径变形量不应超过10%
1 JB/T8133.10--2013
图2试样的摆放
5 结果计算
径向破坏强度按公式（1）计算：
F(D-e) Le2
K
(1)
式中： K一试样的径向破坏强度，单位为兆帕（MPa)；
试样发生破裂时的最大载荷，单位为牛（N)；
F
L试样长度，单位为毫米（mm）； D—试样外径，单位为毫米（mm）;
试样壁厚，单位为毫米（mm）。 注：只有当凸>3时，此公式有效。
0 TF L 1r t ( 1
