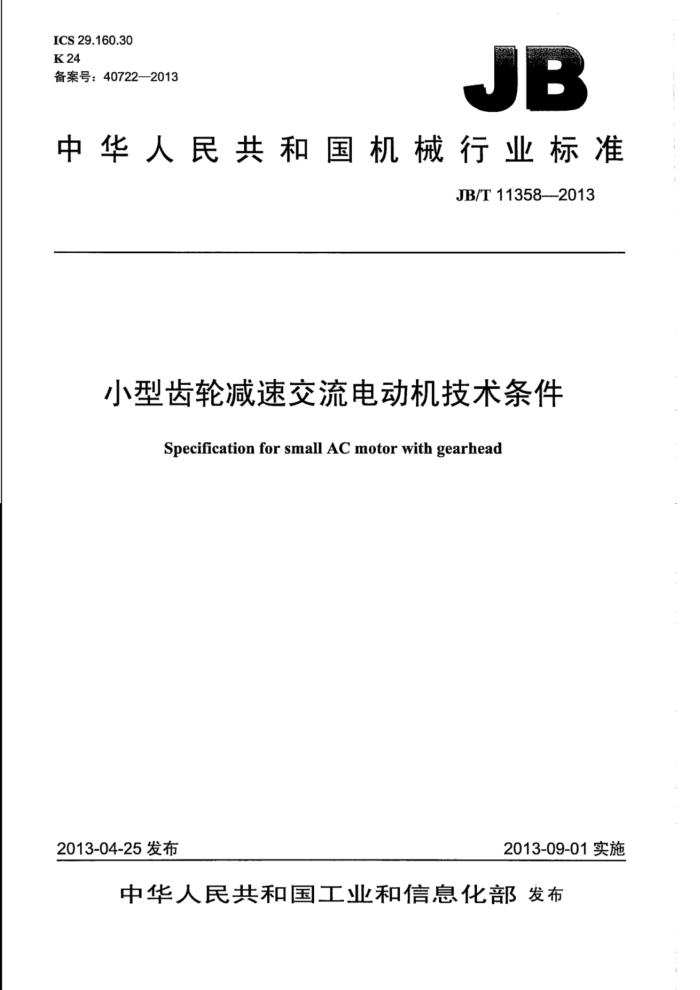

ICS 29.160.30 K24 备案号：40722—2013
：
中华人民共和国机械行业标准
JB/T11358---2013
小型齿轮减速交流电动机技术条件
Specification for small AC motor with gearhead
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
小型齿轮减速交流电动机技术条件
JB/T11358-2013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1.25印张36千字
2013年11月第1版第1次印刷
定价：21.00元
*
书号：15111-11066 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11358—2013
目 次
前言范围 2规范性引用文件 3分类. 3.1分类...
II
1
3.2型号命名
3.3基本外形结构. 3.4轴伸型式. 3.5基本参数. 4技术要求和试验方法... 4.1 使用环境条件. 4.2 外观. 4.3 标志. 4.4 外形和安装尺寸 4.5 输出轴 4.6 绝缘介电强度 4.7 绝缘电阻 4.8 绕组匝间绝缘， 4.9 接地 4.10 空载运行， 4.11 堵转数据.. 4.12 额定数据. 4.13 效率 4.14 机械特性 4.15 机械振动 4.16 噪声 4.17 温升 4.18 过载， 4.19 低温 4.20 高温. 4.21 振动. 4.22 冲击 4.23 电磁兼容 4.24 恒定湿热. 4.25 密封性。 4.26 寿命. 4.27 安全 4.28 试验条件 JB/T11358-2013
5检验规则 5.1检验分类 5.2鉴定检验。
.10 10 10 12 13 13 13 13 13 13 .14 ..14
5.3 质量一致性检验 6交付准备 6.1总则 6.2铭牌.. 6.3包装. 6.4运输 ..贮. .6保证期. 7用户服务.
II JB/T11358—2013
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国微电机标准化技术委员会（SAC/TC2）归口。 本标准起草单位：宁波中大力德传动设备有限公司、横店集团联宜电机有限公司、西安微电机研究
所、台州市金维达电机有限公司、广东嘉和电器有限公司、东阳市东政电机有限公司。
本标准主要起草人：岑国建、赵东虹、申屠君、张磊、陈政、罗润娟。 本标准为首次发布。
III JB/T11358--2013
小型齿轮减速交流电动机技术条件
1范围
本标准规定了小型齿轮减速交流电动机的分类、技术要求和试验方法、检验规则、交付准备和用户服务。
本标准适用于小型圆柱齿轮减速交流电动机（以下简称“减速电机"）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755—2008旋转电机定额和性能 GB/T1993—1993旋转电机冷却方法 GB/T2423.1—2008 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2828.1--2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4942.12006 旋转电机整体结构的防护等级（IP代码） 分级 GB/T7345—2008控制电机基本技术要求 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T11281—2009微电机用齿轮减速器通用技术条件 GB12350—2009小功率电动机的安全要求 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 JB/T7614--1994交流力矩电动机通用技术条件 JB/T10490--2004小功率电动机机械振动振动测量方法、评定和限值
3分类
3.1分类
减速电机按所配置的交流电动机及其附加装置的不同，可进行如下分类： a）按减速电机所配置交流异步电动机的不同可分为：
1）单相异步减速电动机： 2）三相异步减速电动机； 3）交流力矩减速电动机。
b）按减速电机所配置附加装置的不同可分为：
1）交流异步减速电动机- 无附加装置： 2）交流可逆减速电动机 附加转向开关，可使减速电机正反向运行： 3）交流制动减速电动机 附加电磁制动器：可使减速电机快速停止运行； 4）交流调速减速电动机 附加调速装置，可使减速电机在不同转速下运行。
注：减速电机还可按用户的不同要求，对上述附加装置进行多种组合配置。
1 JB/T113582013
3.2 2型号命名
减速电机的型号命名参照相关标准由产品专用技术条件规定。 3.3基本外形结构
带方形减速器的减速电机的外形结构尺寸应符合表1和图1的规定，其他类型结构应符合产品专用技术条件规定。
表1
单位为毫米
允差配合
机 座 号 70
代号 代号具体内容 sO 外形尺寸 D1 安装孔中心圆 D2 安装孔 D3 输出轴直径 D4 输出止口直径 Li 输出止口高度 L 安装面到轴端距离 L3 偏心距 L 减速器长度
40 42 48 3.5 6 18 2 15 8
60 60 70
80 80 94
90 90 104
104 104 120
70 82
±0.5 一 h7
M5/5.5 M5/$5.5 M5/5.5 M6/$7 M8/$8.5
8 24 3 32 10
10 24 3 32 15
10 32 3 32 15
12/15 36 3/10 32/38 18
15 46 10 42 20
由产品专用技术条件规定
4XDzEQS
Di
LI
S
区
sO
图1
3.4轴伸型式
减速电机的轴伸型式可参考GB/T11281一2009中4.3的规定，也可由产品专用技术条件规定。 3.5基本参数
减速电机的基本参数推荐如下：
-工作制为S1、S2或由产品专用技术条件按GB755一2008选取；外壳防护等级为IP50或由产品专用技术条件按GB/T4942.1一2006选取：
2 JB/T11358--2013
冷却方式按GB/T1993-1993或由产品专用技术条件规定。 减速电机的额定值如下：额定电压为：110V、220V、380V，也可按产品专用技术条件另行规定。
额定频率：50Hz、60Hz 额定功率：1W、3W、6W、16W、25W、40W、60W、90W、120W、180W，也可由产品专用技术条件另行规定；公称传动比范围：1：3~1：200；
减速电机的额定值优选以上推荐数值，如未满足需要，也可由产品专用技术条件另行规定。
4技术要求和试验方法
4.1使用环境条件
减速电机应能在下列的使用环境条件下正常工作：环境温度：-10℃~40℃；相对湿度：15%～90% 气压：74.8kPa~106kPac
4.2外观 4.2.1技术要求
减速电机表面应无锈蚀、碰伤、划伤等缺陷，紧固件连接应牢固。引出线应完整，颜色应与接线图一致。 4.2.2试验方法
目测减速电机的外观质量，结果应符合4.2.1的要求。
4.3标志 4.3.1技术要求
每台减速电机应在其明显位置上牢固地标有铭牌，标明减速电机的额定数据和其他必要事项，减速电机上的所有标志可采用打印、雕刻、压制或其他等效刻印方法，必须保证清晰、明了、耐用，在减速电机整个使用期限内不易磨灭。 4.3.2试验方法
首先采用浸有水的湿棉布擦抹标志15s，随后再用浸有汽油的棉布擦抹15s+每秒来回擦一次。减速电机的标志应在经过上述试验和本标准规定的全部试验之后，仍保持清晰、易辨，不能轻易除去，铭牌不应易于移动和有可能造成脱落的卷边现象。 4.4外形和安装尺寸 4.4.1技术要求
减速电机的外形尺寸由产品专用技术条件规定。 减速电机的安装尺寸应符合图1和表1的规定或由产品专用技术条件规定。
3
