内容简介

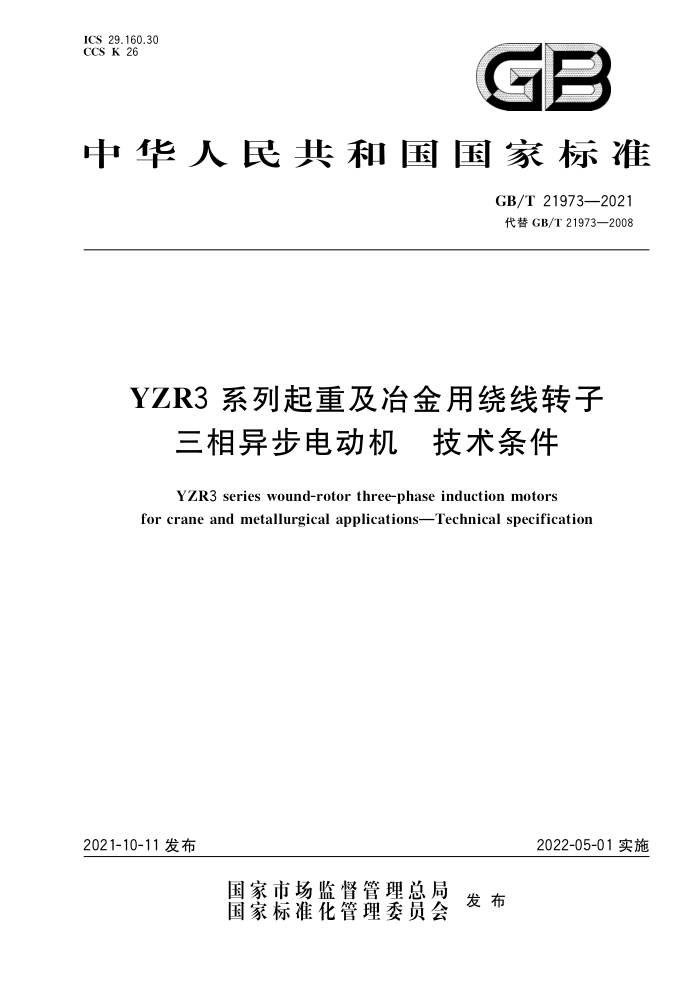

GB/T 21973-2021 代替 GB/T 21973—2008YZR3系列起重及冶金用绕线转子三相异步电动机技术条件
YZR3 series woud-rotor three-phase induction motorsfor crane and metallurgical applications—Technical specification
2021-10-11发布
2022-05-01实施
目次
前言 …………………………………………………………………………………………………………1
１ 范围 ……………………………………………………………………………………………………… １
２ 规范性引用文件 ………………………………………………………………………………………… １
３ 术语和定义 ……………………………………………………………………………………………… ２
４ 型式、基本参数与尺寸…………………………………………………………………………………… ２
５ 技术要求………………………………………………………………………………………………… １０
６ 试验方法………………………………………………………………………………………………… １３
７ 检验规则………………………………………………………………………………………………… １３
８ 标志、包装与保用期 …………………………………………………………………………………… １４
附录 Ａ （规范性） 电动机热试验方法…………………………………………………………………… １７
前 言
前 言
本文件按照ＧＢ／Ｔ１．１—２０２０《标准化工作导则 第１部分：标准化文件的结构和起草规则》的规定起草。
本文件代替ＧＢ／Ｔ２１９７３—２００８《ＹＺＲ３系列起重及冶金用绕线转子三相异步电动机技术条件》，与
ＧＢ／Ｔ２１９７３—２００８相比，除结构调整和编辑性改动外，主要技术变化如下：
———增加了电动机型号及示例说明（见４．１）；
———更改了表３机座号１６０Ｍ～２２５Ｍ 的犓 基本尺寸及位置度公差，表４机座号１００Ｌ～２２５Ｍ 的犛基本尺寸及位置度公差，表５机座号１００Ｌ～２８０Ｍ 的犛基本尺寸及位置度公差（见表３～表５，２００８年版的表３～表５）；
———更改了键宽的极限偏差（见表６，２００８年版的表６）；
———增加了“电动机三相定子绕组在实际冷态下直流电阻的任何一相与三相平均值的偏差应不超过平均值的±２％”（见５．７）；
———增加了“电动机绕组的冷态绝缘电阻值应不低于５ＭΩ”（见５．８）；
———增加了１ｓ试验（见５．９）；
———更改了电动机振动和噪声的要求（见５．１４、５．１５，２００８年版的４．１６、４．１７）；
———删除了对电动机气隙不均匀度的规定，相应的取消气隙不均匀度的检查（见２００８年版的４．１８）；
———增加了“对额定功率超过１００ｋＷ 的电动机”（见５．１７）；
———增加了电动机旋转方向的要求（见５．２０）；
———增加了电动机外观和装配质量要求（见５．２２）；
———增加了电动机常规项目的测试（见５．２３）；
———将第５章检验规则与试验方法更改为第６章试验方法、第７章检验规则，检验规则以表格形式表述（见第６章、第７章，２００８年版的第５章）；
———增加了“冷却方法”“噪声限值”项目（见８．２）；
———删除了接地图形符号要求（见２００８年版的６．５）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国电器工业协会提出。
本文件由全国旋转电机标准化技术委员会（ＳＡＣ／ＴＣ２６）归口。
