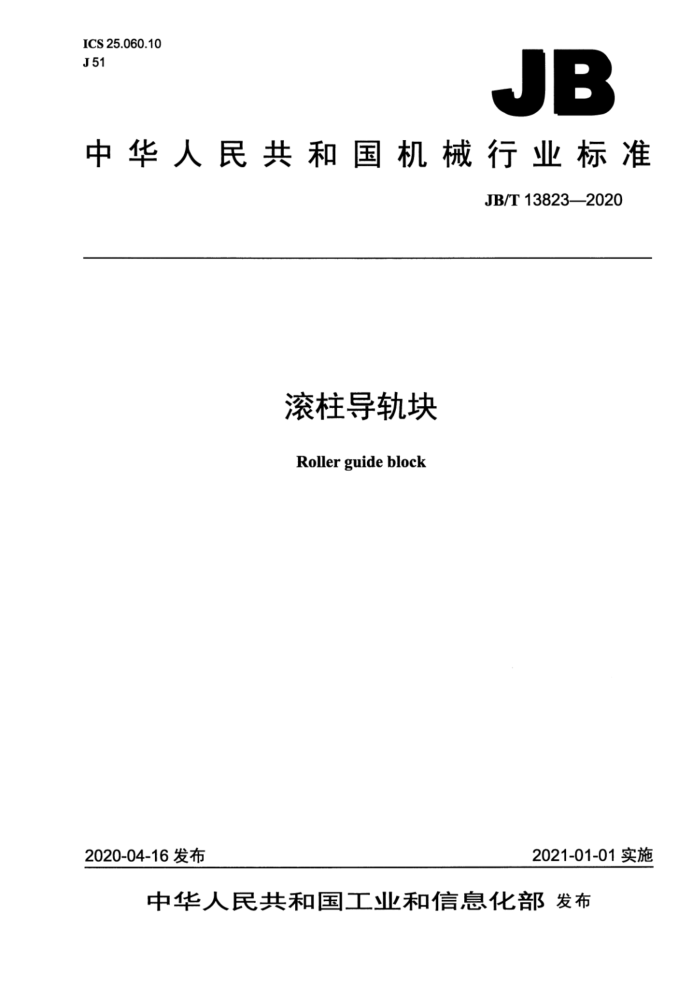

JB
中华人民共和国机械行业标准
JB/T13823—2020
滚柱导轨块 Roller guide block
2021-01-01实施
2020-04-16发布 目 次
前言 1范围、 2规范性引用文件 3术语和定义 3.1一般术语和定义， 3.2几何参数术语和定义 4精度等级. 5标识符号. 6安装尺寸... 7精度检验.. 8验收技术条件
II
8.1 外观质量 8.2 标识.. 8.3 防锈. 8.4 包装和运输
图1 滚柱导轨块结构示意图图2 滚柱导轨块安装尺寸
表1窄型滚柱导轨块安装尺寸. 表2宽型滚柱导轨块安装尺寸 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22》归口。 本标准起草单位：南京工艺装备制造有限公司、陕西汉江机床有限公司。 本标准主要起草人：殿玲香、王守珏、刘志云、闫笃政、杨海保、王爱荣。 本标准为首次发布。 滚柱导轨块
1范围
本标准规定了滚柱导轨块的术语和定义、精度等级、标识符号、安装尺寸、精度检验和验收技术条件。
本标准适用于公称高度为15mm～100mm的滚柱导轨块。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 包装储运图示标志 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 JB/T3207-2005 机床附件产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。 3.1一般术语和定义 3.1.1
滚柱导轨块rollerguideblock 由导轨块体、滚柱和返向器组成，滚柱在导轨块体中做无限循环运动。 结构如图1所示。 注：实际设计不必与图示结构完全一致。
滚柱
滚柱
返向器
返向器
导轨块体
导轨块体
a）窄型滚柱导轨块
b）宽型滚柱导轨块 3.1.2
导轨块体blockbody 提供滚柱运动循环通道空间及安装孔的元件。
3.2几何参数术语和定义 3.2.1
公称高度nominalheight of roller guideblock Ho 用以标识滚柱导轨块规格的高度尺寸值。
3.2.2
理论高度theoretical height of roller guideblock H 滚柱导轨块安装基准面A与滚柱承载素线间的理论距离。
3.2.3
公称长度nominal length of roller guideblock Lo 用于标识滚柱导轨块规格的长度尺寸值。
3.2.4
理论长度theoretical lengthofrollerguideblock L 滚柱导轨块两个理论端面之间的距离。
3.2.5
理论宽度 ftheoretical width of roller guide block W 滚柱导轨块两个理论侧面之间的距离。
4精度等级
滚柱导轨块根据使用要求分为4个精度等级，从高到低依次为2级、3级、4级、5级
5标识符号
滚柱导轨块的标识符号及其排列顺序如下所示： XXX XX X XXX -XX-X-XX
分组编号精度等级同一平面内使用的滚柱导轨块数滚柱导轨块公称长度，单位为毫米（mm） 7精度检验
检验项目
G1
滚柱导轨块高度H的尺寸偏差。
简图
专用量块
精度等级
5
4
允差 μm -10
检验工具
指示器、专用平台、专用表架、专用量块。
检验方法（按GB/T17421.1-1998中5.4.3的规定）
将滚柱导轨块（滚柱承载素线接触平台》与尺寸等于H公称值的专用量块平放在专用平台上，将指示器测头触及专用量块并对零，再将指示器测头触及滚柱导轨块安装基准面中心处进行测量。
误差以测量中的指示器读数值计。 检验项目
G2
同一平面上使用的多个滚柱导轨块高度H的变动量。
简图
精度等级
2
3
4
5
允差 um
2
5
10
3
检验工具
指示器、专用平台、专用表架。
检验方法（按GB/T17421.1-1998中5.4.3的规定）
将滚柱导轨块（滚柱承载素线接触平台）平放在专用平台上，测量各个滚柱导轨块的高度H。 误差以所有滚柱导轨块H值的最大差值计。
8验收技术条件
8.1外观质量
滚柱导轨块应在保证强度、刚度的条件下结构紧凑、造型美观，各表面无锈蚀、磕碰、划伤等缺陷，所有安装螺孔不应有锈蚀和堵塞物。 8.2标识
在滚柱导轨块的非工作表面上，应有永久性的清晰标志，标志内容包括制造厂代号、出厂序号。 8.3防锈 8.3.1 滚柱导轨块应清洗干净，经检查无可见锈蚀、脏物、油污、汗渍等后，应立即进行防锈处理。 8.3.2滚柱导轨块经防锈处理后，防锈期不少于两年。
