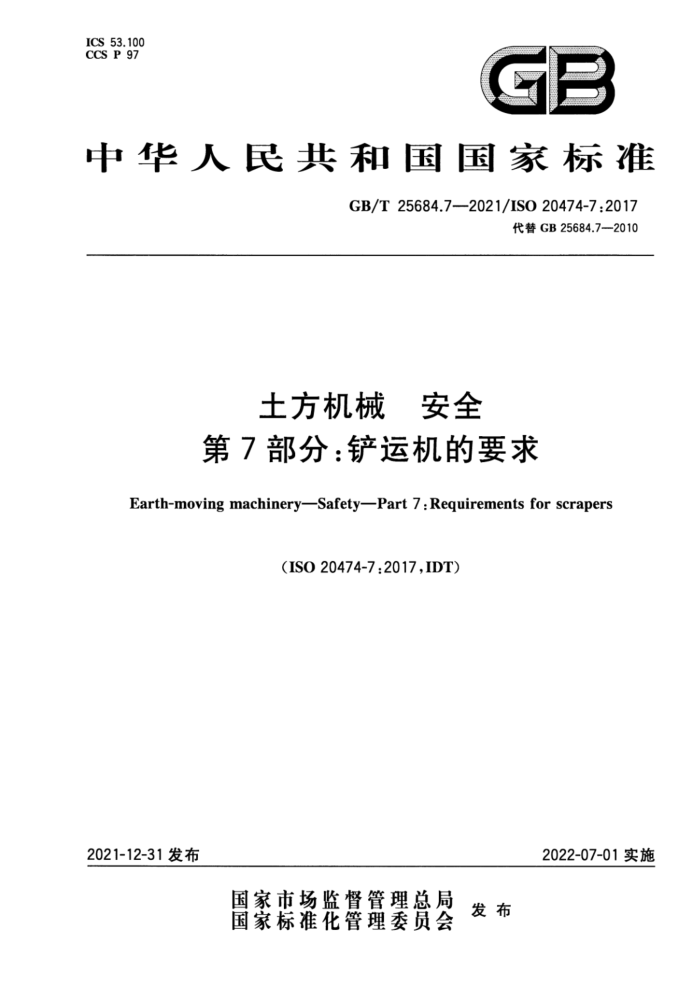

ICS 53.100 CCS P 97
C
中华人民共和国国家标准
GB/T25684.7—2021/IS020474-7:2017
代替GB25684.7—2010
土方机械 安全第7部分：铲运机的要求
Earth-moving machinery—SafetyPart 7:Requirements for scrapers
(ISO 20474-7 :2017,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T25684.7—2021/ISO20474-7:2017
目 次
前言引言范围
1 2 规范性引用文件
3 术语和定义 4 安全要求和防护措施 4.1 一般要求 4.2 司机座椅 4.3 限速器 4.4 铰接车架锁紧装置 4.5 牵引装置 4.6 噪声 4.7 开启发动机罩 5使用信息附录A（资料性）图例参考文南
2 GB/T25684.7—2021/IS020474-7:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T25684《土方机械 安全》的第7部分。GB/T25684已经发布了以下部分：
第1部分：通用要求；第2部分：推土机的要求；第3部分：装载机的要求；第4部分：挖掘装载机的要求；第5部分：液压挖掘机的要求；第6部分：自卸车的要求；第7部分：铲运机的要求；第8部分：平地机的要求；一第9部分：吊管机的要求；
-
第10部分：挖沟机的要求；
第11部分：回填压实机的要求；第12部分：机械挖掘机的要求；第13部分：压路机的要求。
本文件代替GB25684.7—2010《土方机械安全第7部分：铲运机的要求》，与GB25684.7- 2010相比，除结构调整和编辑性改动外，主要技术变化如下：
更改了范围，增加拖式铲运机不适用本文件（见第1章，2010年版的第1章）；更改"安全要求和/或防护措施”为“安全要求和防护措施”（见第4章，2010年版第4章）；增加了噪声试验方法（见4.6）；增加了开启发动机罩的要求（见4.7)；删除了安全要求和/或防护措施的验证（见2010年版的第5章）。
本文件等同采用ISO20474-7：2017《土方机械安全第7部分：铲运机的要求》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国土方机械标准化技术委员会（SAC/TC334)归口。 本文件起草单位：天津工程机械研究院有限公司、福建晋工机械有限公司、厦门市装载机有限公司。 本文件主要起草人：刘仪、黄云平、刘明理。 本文件2010年首次发布为GB25684.7一2010，本次为第一次修订。
I GB/T 25684.7—2021/IS020474-7:2017
引言
本文件是ISO12100定义的C类标准。 本文件的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
GB/T25684《土方机械安全》是指导我国土方机械产品满足相关安全要求的基础性和通用性的标准。GB/T25684旨在确立适用于土方机械产品相关的通用性安全要求以及特定机器族的特殊安全要求，拟由14个部分构成。
第1部分：通用要求。目的在于确立适用于土方机械行业全部机器类型的通用安全要求，是安全系列标准的基础性标准。 第2部分：推土机的要求。目的在于针对推土机产品独有特性，提出符合自身产品特点的特定
- -
安全要求条款。
-第3部分：装载机的要求。目的在于针对装载机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 第4部分：挖掘装载机的要求。目的在于针对挖掘装载机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第5部分：液压挖掘机的要求。目的在于针对液压挖掘机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第6部分：自卸车的要求。目的在于针对自卸车产品独有特性，提出符合自身产品特点的特定安全要求条款。
-
-
一第7部分：铲运机的要求。目的在于针对铲运机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 一第8部分：平地机的要求。目的在于针对平地机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 一第9部分：吊管机的要求。目的在于针对吊管机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 第10部分：挖沟机的要求。目的在于针对挖沟机产品独有特性，提出符合自身产品特点的特定安全要求条款。
一—第11部分：回填压实机的要求。目的在于针对回填压实机产品独有特性，提出符合自身产品
特点的特定安全要求条款。 一第12部分：机械挖掘机的要求。目的在于针对机械挖掘机产品独有特性，提出符合自身产品
特点的特定安全要求条款。 一第13部分：压路机的要求。目的在于针对压路机产品独有特性，提出符合自身产品特点的特
定安全要求条款。 第14部分：小型机具承载机的要求。目的在于针对小型机具承载机产品独有特性，提出符合自身产品特点的特定安全要求条款。
第2部分～第14部分的安全要求与第1部分的通用要求配合使用，以便更好地满足使用要求。
I GB/T25684.7—2021/ISO20474-7:2017
土方机械安全第7部分：铲运机的要求
1范围
本文件规定了ISO6165定义的轮胎式和履带式铲运机但不包括拖式铲运机的安全要求；规定了土方机械在制造商指定用途或预知的误操作条件下应用时，与其相关的所有重大危险、危险状态和危险事件（见GB/T25684.1一2021的附录A)；规定了在调试、操作和维护中消除或降低由重大危险、危险状态或危险事件引起的风险的适当的技术措施。
本文件与GB/T25684.1（规定了两个或更多的土方机械族的通用安全要求）合并使用。本文件的特定要求优先于GB/T25684.1的通用要求。
本文件不适用于在本文件实施前制造的机器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8419—2007土方机械司机座椅振动的试验室评价（ISO7096：2000，IDT） GB/T25684.12021土方机械安全第1部分：通用要求（ISO20474-1：2017，IDT） ISO6165土方机械基本类型识别、术语和定义（Earth-movingmachinery一Basictypes一I-
dentification and terms and definitions)
注：GB/T8498—2017土方机械基本类型 识别、术语和定义（ISO6165：2012，IDT） ISO6393土方机械声功率级的测定定置试验条件（Earth-movingmachinery
Determination of sound power level-Stationary test conditions)
注：GB/T25612—2010土方机械声功率级的测定定置试验条件（ISO6393；2008，IDT） ISO6394土方机械司机位置发射声压级的测定定置试验条件（Earth-movingmachinery
Determination of emission sound pressure level at operator's position-Stationary test conditions)
注：GB/T25613一2010土方机械司机位置发射声压级的测定定置试验条件（ISO6394：2008，IDT） ISO7133土方机械铲运机术语和商业规格（Earth-movingmachinery一ScrapersTermi-
nology and commercial specifications)
注：GB/T7920.8—2018土方机械铲运机术语和商业规格(ISO7133：2013，IDT) ISO10268土方机械自卸车和自行式铲运机用限速器性能试验（Earth-movingmachinery
Retarders for dumpers and tractor-scrapers—Performance tests)
注：GB/T25692-2010土方机械自卸车和自行式铲运机用限速器性能试验（ISO102682010，IDT) ISO20474-1土方机械安全第1部分：通用要求（Earth-movingmachinery一Safety—Part1：
General requirements)
注：GB/T25684.1—2021土方机械安全第1部分：通用要求（ISO10268；2017，IDT）
3术语和定义
ISO20474-1和ISO7133界定的以及下列术语和定义适用于本文件。
