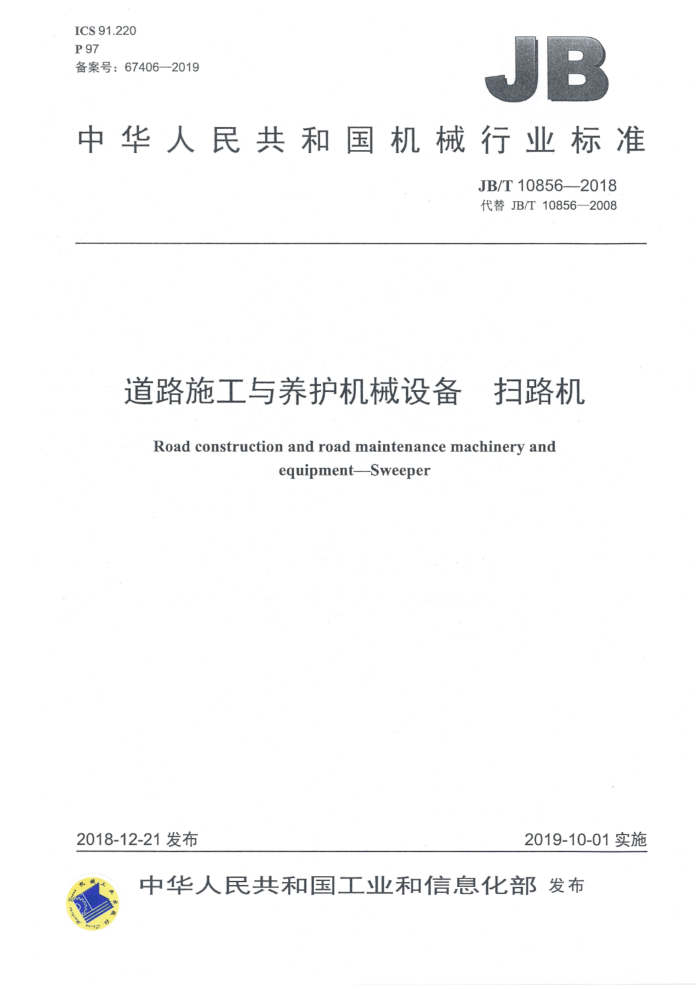

ICS91.220 P 97 备案号：67406—2019
JB
中华人民共和国机械行业标准
JB/T108562018 代替JB/T10856—2008
道路施工与养护机械设备 扫路机 Road construction and road maintenance machinery and
equipment-Sweeper
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T10856—2018
目 次
前言 1范围， 2规范性引用文件 3术语和定义， 4主参数.. 5技术要求 5.1整机. 5.2液压系统 5.3部件.. 5.4安全与环保 6试验方法. 6.1试验前准备.. 6.2 定置参数测量. 6.3 性能参数试验 6.4安全与环保 6.5可靠性 7检验规则.. 7.1出厂检验.. 7.2型式检验... 7.3判定规则. 8标志、使用说明书、包装、运输和贮存 8.1标志. 8.2 使用说明书， 8.3包装 8.4 运输和贮存附录A（资料性附录） 试验记录表
I
X
11 11 12 12 12 12 12 12 2
图1取样区域示意图. 图2 噪声试验示意图
表1 测量精度表2 故障分类表3 检验项目表A.1 样机磨合过程记录表表A.2 定置参数、整机质量、外观等试验记录表表A.3 清扫宽度试验记录表.. 表A.4 爬坡能力试验记录表. 表A.5 最高行驶速度试验记录表
4
10 11 13 13 14 14 .14
T JB/T10856—2018
14 15 15 15 15 ..16 16 16 16 17
表A.6 连续作业时间试验记录表表A.7 扫净率试验记录表，表A.8 液压油温试验记录表. 表A.9 作业噪声测量试验记录表表A.10 行车制动试验记录表表A.11 驻车制动试验记录表表A.12 照明、信号及其作业警示，表A.13 可靠性试验记录表表A.14 可靠性试验故障原始记录表表A.15 作业可靠性试验汇总表，
I JB/T10856—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10856一2008《扫路机》，与JB/T10856—2008相比主要技术变化如下：
修改了范围，明确标准适用于非汽车底盘的总质量不大于3000kg的自行式扫路机（见第 1章); 增加了术语“纯电动扫路机”（见3.7)、“混合动力扫路机”（见3.8）、“清扫宽度”（见3.9）、 “扫净率”（见3.10）、“标准工况”（见3.11)；修改了术语“扫路机”“自行式扫路机”“纯扫式扫路机”“纯吸式扫路机”“吸扫式扫路机”“湿式除尘扫路机”的定义（第3章）：删除了术语“手扶式扫路机”和“手推式扫路机”（见2008年版的第3章）；修改了第4章的标题和内容；删除了侧倾稳定角数值的规定（见2008年版的5.2.3）；删除了卸料高度的要求（见2008年版的5.2.11）；删除了各部件要求的标题，并对其内容进行了调整（见2008年版的5.3.1～5.3.5）；增加了安全与环保要求（见5.4）；增加了纯电动扫路机的连续作业时间的试验方法（见6.3.5）；修改了清扫宽度（见6.3.2）、爬坡能力（见6.3.3）、制动性能（见6.4.3）、扫净率（见6.3.6）等的试验方法；修改了液压油箱油温的限值（见6.3.7)；删除了燃油消耗量试验（见2008年版的6.19）：删除了附录B（见2008年版的附录B）。
本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：中联重科股份有限公司、徐州徐工环境技术有限公司、福建龙马环卫装备股份有
限公司、北京建研机械科技有限公司、北京建筑机械化研究院有限公司。
本标准主要起草人：段建国、李建华、王静、黄秋芳、张宗达、贾文彬、孙艳秋。 本标准所代替标准的历次版本发布情况为：
JB/T10856—2008。
II JB/T108562018
道路施工与养护机械设备：扫路机
1.范围
本标准规定了扫路机的术语和定义、主参数、技术要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存。
本标准适用于非汽车底盘的总质量不大于3000kg的自行式扫路机。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894安全标志及其使用导则 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB3847柴油车污染物排放限值及测量方法（自由加速法及加载减速法） GB/T4208一2017、外壳防护等级（IP代码） GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T14039—2002 液压传动油液固体颗粒污染等级代号 GB/T18384.1 电动汽车安全要求第1部分：车载可充电储能系统（REESS） GB/T18384.2 电动汽车安全要求第2部分：操作安全和故障防护 GB/T18384.3 电动汽车安全要求第3部分：人员触电防护 JB/T5943工程机械焊接件通用技术条件 JB/T5946工程机械涂装通用技术条件 ISO11500液压传动一用遮光法自动颗粒计算对液体样品的颗粒污染物等级的测定（Hydraulic
fluid powerDetermination of theparticulate contamination level of a liquid sample by automatic particle counting using the light-extinction principle)
3术语和定义
下列术语和定义适用于本文件。
3.1
扫路机sweeper 由动力装置驱动进行清扫、收集路（地）面上固体颗粒物的设备。 注：可分为自行式扫路机和非自行式扫路机。
3.2
自行式扫路机ride-onsweeper 由行驶驱动装置驱动的有驾驶座位的扫路机。
