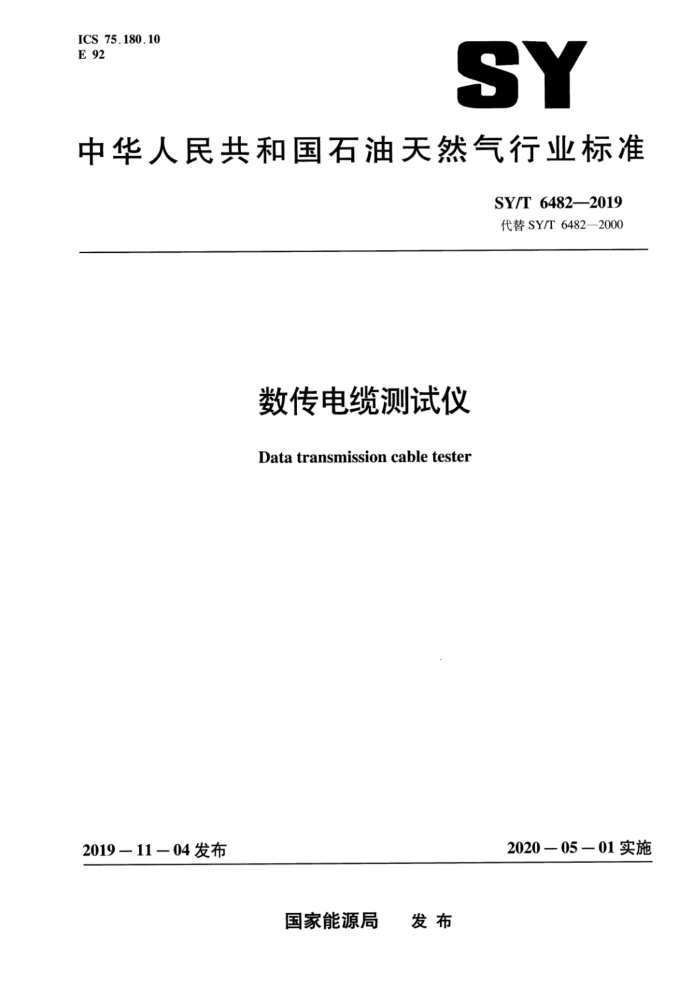

ICS 75.180.10 E 92
SY
中华人民共和国石油天然气行业标准
SY/T 6482-—2019 代替SY/T6482—2000
数传电缆测试仪
Data transmission cable tester
2020—05-01实施
2019一1104发布
国家能源局 发布 SY/T 6482—2019
目 次
前言
-III
范围规范性引用文件
2
3 要求 3.1 外观 3.2安全性能 3.3主要技术指标 3.4环境条件 3.5可靠性要求 4试验方法 4.1 测试环境要求 4.2 试验设备 4.3 外观检验 4.4 安全性能试验 4.5 主要技术指标性能试验 4.6 环境条件试验 4.7 可靠性试验 5检验规则 5.1 出厂检验 5.2 型式试验 6标志、包装、 运输和贮存 6.1 标志 6.2 包装 6.3 运输 6.4贮存附录A（规范性附录） 传输延时标定方法参考文献
2 n
2
..
ii..
3
3

4
门
上
心 SY/T6482—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6482—2000《数传电缆测试仪》，与SY/T6482--2000相比，除编辑性修改外
主要技术内容变化如下：
修改了数传电缆测试仪的安全性能要求及试验方法（见3.2和4.4，2000年版的3.2和4.4）；增加了数传电缆测试仪绝缘电阻的技术指标及试验方法（见3.3和4.5.7）；修改了数传电缆测试仪振动试验要求（见3.4.2，2000年版的3.5）；修改了参考电缆的类型（见4.2，2000年版的4.2）：一增加了试验设备指标“输出幅度”“相位范围”，提高了设备频率上限（见4.2，2000年版的4.2）；一一补充了传输延时标定方法（见附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口本标准起草单位：西安石油大学/石油工业仪器仪表质量监督检验中心、中国石油集团东方地球
物理勘探有限责任公司、中国石油集团测井有限公司。
本标准起草人：邢亚敏、王建功、肖忠祥、李国栋、刘升虎、刘长伦、王坤宁、陈昆。 本标准于2000年首次发布，本次是第一次修订。
II SY/T 6482—2019
数传电缆测试仪
1范围
本标准规定了野外地震勘探用数传电缆测试仪的技术要求、试验方法、检验规则和产品的标志、 包装、运输、贮存。
本标准适用于地震勘探现场对数传电缆进行检测的数传电缆测试仪（以下简称“测试仪”）的制造、检验及质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T24262石油物探仪器环境试验及可靠性要求 SY/T5585地震勘探专用电缆
3要求 3.1外观
测试仪表面不应有明显的划伤、裂缝和变形；测试仪面板表面颜色均匀，标志字迹清晰；各部件安装牢固，紧固件无松动。 3.2安全性能
测试仪外壳与电源输人端子之间的绝缘电阻值应不小于50MQ。
3.3主要技术指标
主要技术指标见表1。
表1主要技术指标
参数直流电阻特性阻抗传输衰减串音传输延迟工作电容绝缘电阻
测量范围 0.50~1500 80 Q ~ 2002 0.5dB ~ 90dB 10dB ~90dB 100ns~9999ns 2nF ～ 50nF 100k ~ 200MΩ
允许误差 ±0.50 ± 5% ± 0.5dB ± 3dB ±24ns ± 2nF ±2M) SY/T 6482-2019
4.3外观检验
目测检验测试仪外观，应符合3.1的要求。 4.4安全性能试验
在测试仪外壳与电源输人端子之间。用500V绝缘电阻表连续测试5s，其结果应符合3.2的要求。 4.5主要技术指标性能试验 4.5.1直流电阻测试
将标准电阻箱接在测试仪的人口，分别选择1Q，5Q，10Q，20Q，402，80Q，110Q， 150Q的标准电阻；启动测试仪直流电阻测试程序，依次测量对应电阻值，每一电阻点测量三次，计算测试仪测试每一电阻值的绝对误差，每个对应直流电阻的绝对误差应符合表1的要求 4.5.2特性阻抗测试
用网络分析仪对参考电缆的特性阻抗按SY/T5585的规定进行标定，将参考电缆接在测试仪的人口，启动测试仪特性阻抗测试程序，依次测量对应特性阻抗值，每一特性阻抗点测量三次，计算测试仪测试每一特性阻抗值的相对误差，每个对应特性阻抗的相对误差应符合表1的要求。 4.5.3传输衰减测试
用网络分析仪对参考电缆的传输衰减按SY/T5585的规定进行标定，将参考电缆接在测试仪的人口，启动测试仪传输衰减测试程序，测量传输衰减值，每一传输衰减点测量三次，计算测试仪测试传输衰减值的绝对误差应符合表1的要求。 4.5.4近端串音测试
用网络分析仪对参考电缆的近端串音按SY/T5585的规定进行标定，将参考电缆接在测试仪的入口。启动测试仪串音测试程序，测量对应串音值，测量三次，计算测试仪测试每一串音值的绝对误差应符合表1的要求。 4.5.5传输延迟测试
用网络分析仪对参考电缆的传输延迟按附录A试验方法进行标定，将参考电缆接在测试仪的人口，启动测试仪传输延迟测试程序，测量传输延迟值，每一传输延迟点测量三次，计算测试仪测试每一传输延迟值的绝对误差应符合表1的要求。 4.5.6工作电容测试
用网络分析仪对参考电缆的工作电容按SY/T5585的规定进行标定，将参考电缆接在测试仪的入口，启动测试仪工作电容测试程序，测量工作电容值，每一工作电容点测量三次，计算测试仪测试每一工作电容值的绝对误差应符合表1的要求。 4.5.7绝缘电阻测试
将高阻箱接在测试仪的人口，分别选择100kQ，1MQ，10MQ，50MQ，100MQ，200MQ的标准电阻；启动测试仪绝缘电阻测试程序。依次测量对应绝缘电阻值，每一绝缘电阻点测量三次，计
3 SY/T 6482—2019
算测试仪测试每一绝缘电阻值的绝对误差，每个对应绝缘电阻的绝对误差应符合表1的要求。 4.6环境条件试验 4.6.1环境温度试验 4.6.1.1工作温度试验
将测试仪放人高低温试验箱中，分别在-20℃、0℃、40℃状态下保温2h，按4.5.1至4.5.7的规定进行试验。 4.6.1.2贮存温度试验
将测试仪放人高低温试验箱中，分别在-40℃和70℃状态下保温4h，恢复到室温后，按4.5.1 至4.5.7的规定进行试验。 4.6.2振动试验
按GB/T24262中地面野外仪器所规定的要求进行。 将测试仪固定在振动台上，按3.4.2的要求进行振动试验：然后，按照4.5.1至4.5.7的规定进
行试验。 4.7可靠性试验
选取N台测试仪在室温下进行试验，每工作4h后用测试仪测试参考电缆一次，各参数测试重复性优于1%。试验过程中若发现某台测试仪有故障或测量重复性超差，则该台测试仪退出试验，并记下该台工作时间，累计退出试验的仪器台数n。N台平均故障间隔时间按公式（1）计算，其结果应符合3.5的规定。
17
(n±0)
MTBF
2T.
(1)
(n = 0)
式中： MTBF- 平均故障间隔时间，单位为小时（h） T一参加试验的第i台测试仪无故障工作时间，单位为小时（h） N一参加试验的测试仪总数，N为自然数： n- - 出现故障的测试仪台数（n=0，1，2，，N)。
5检验规则 5.1出厂检验
每台测试仪经检验合格后方可出厂，出厂检验项目见表3。 5.2型式试验 5.2.1有下列情况之一时，应做型式试验：
新产品定型鉴定；
4 SY/T6482—2019
一正式生产后，如结构、工艺、元器件有较大改变，可能影响性能时；一产品停止生产两年以上，重新恢复生产时：检验结果与上次型式试验有较大差异时：一上级质量技术监督机构及用户提出要求时。
型式检验项目见表3。
表3 ：检验项目技术要求
出厂检验
型式试验
序号 1 2 3 4 5 6 注：“”表示需检项目，“○”表示选检项目。
检验项目外观安全性能技术指标温度振动可靠性
检验方法 4.3 4.4 4.5 4.6.1 4.6.2
3.1 3.2 3.3 3.4.1 3.4.2 3.5
. . . . . .
. . . 0 0 0
4.7
5.2.2 型式检验抽样方案见表4。
表4 型式检验抽样方案
单位为台
最佳样品数
最大样品数
产品批量 1 ~ 5 6 ~ 20 >21
1 4 4
1 2 3
5.2.3 型式检验不合格项目分类见表5。
表5 型式检验不合格项目分类
B类一
A类 . . . . 一一 . . . . .
项目分类直流电阻特性阻抗传输衰减串音传输延迟工作电容绝缘电阻温度振动可靠性安全性外观
一一 .
一 - 一 - 一 .
注1：“”表示需检项目。 注2：B类项目如果不合格超过2项，则升为A类项目。
5
